PC08●PCS2408-03●PCD2408-03●PCD3408-03●PCE3408-03●PCO3408-03●5/2way Pilot Operated Solenoid Valve●5/3way Pilot Operated Solenoid Valve)●구로다 뉴메틱●구로다 솔레노이드 밸브●KURODA 뉴메틱●(RC3/8 F)●(FONTAL,KURODA)

PCS2408(FONTAL) 카탈로그

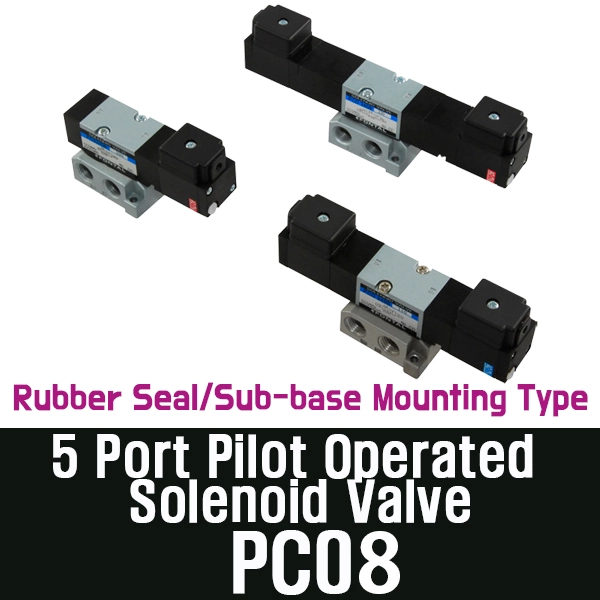

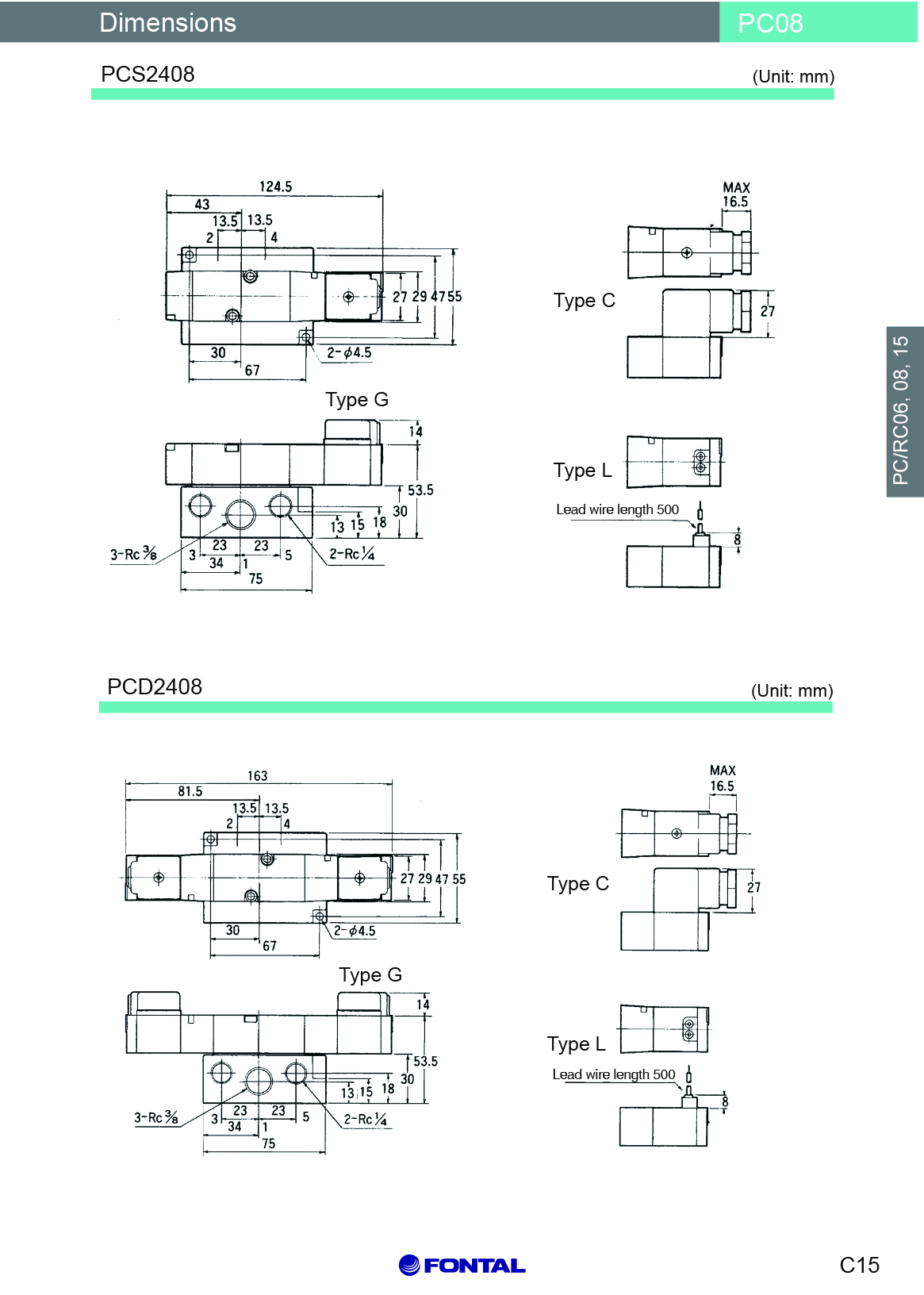

●(5/2way single) Solenoid valve (Fontal, KURODA)

●PCS2408-03-220D (AC220V) (RC3/8 F)

●PCS2408-03-110D (AC110V) (RC3/8 F)

●PCS2408-03-D24D (DC24V) (RC3/8 F) (MAD1405)

●(5/2way double) Solenoid valve (Fontal, KURODA)

●PCD2408-03-220D (AC220V) (RC3/8 F)

●PCD2408-03-110D (AC110V) (RC3/8 F)

●PCD2408-03-D24D (DC24V) (RC3/8 F)

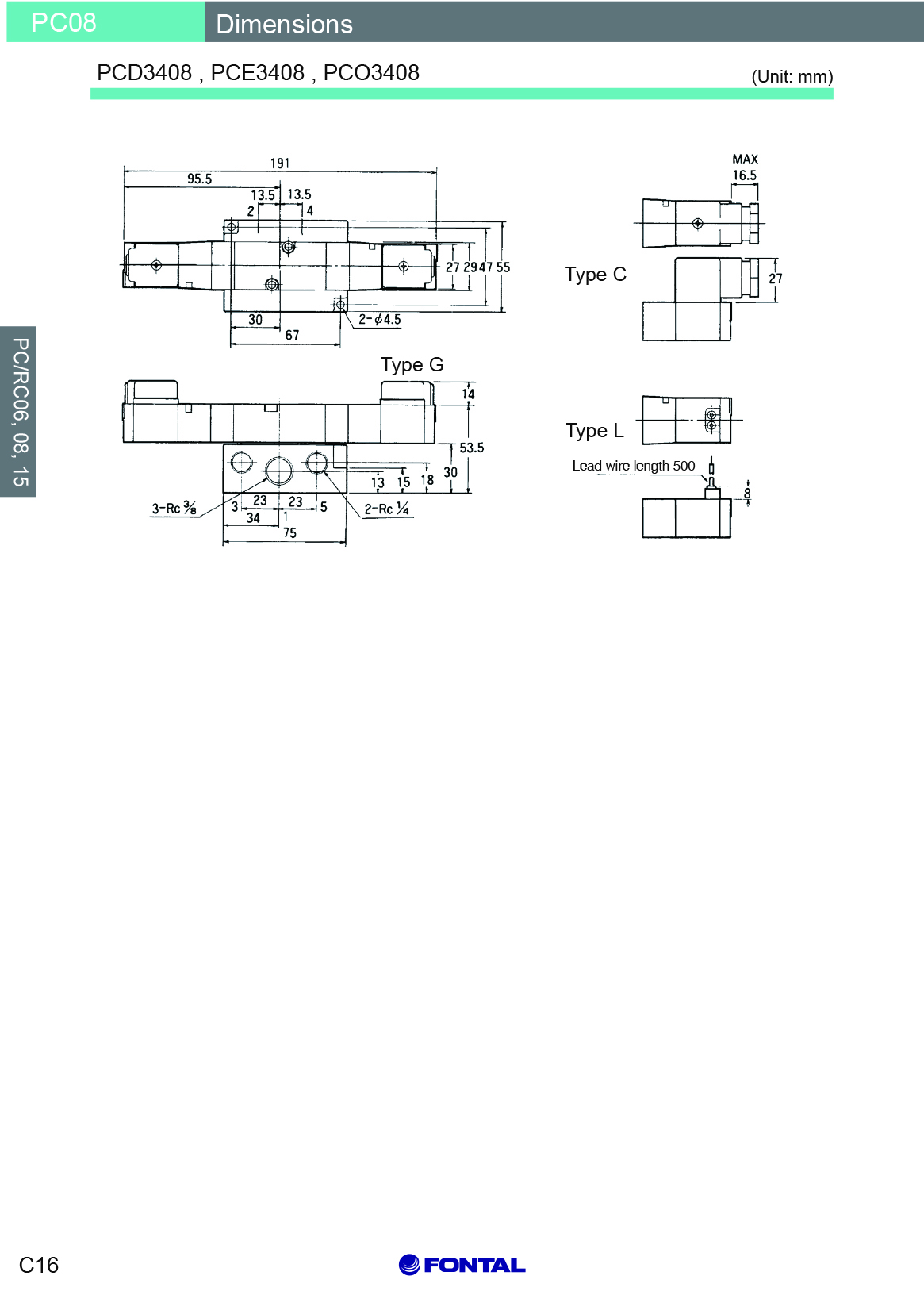

●(5/3way center close) Solenoid valve (Fontal, KURODA)

●PCD3408-03-220D (AC220V) (RC3/8 F)

●PCD3408-03-110D (AC110V) (RC3/8 F)

●PCD3408-03-D24D (DC24V) (RC3/8 F)

●(5/3way center exhaust) Solenoid valve (Fontal, KURODA)

●PCE3408-03-220D (AC220V) (RC3/8 F)

●PCE3408-03-110D (AC110V) (RC3/8 F)

●PCE3408-03-D24D (DC24V) (RC3/8 F)

●(5/3way center pressure) Solenoid valve (Fontal, KURODA)

●PCO3408-03-220D (AC220V) (RC3/8 F)

●PCO3408-03-110D (AC110V) (RC3/8 F)

●PCO3408-03-D24D (DC24V) (RC3/8 F)

■일본 Kuroda Pneumatics (현 Parker Kuroda / Kuroda Pneumatics, 구 Fontal 브랜드 통합)의

PCS2408 / PCD2408 / PCD3408 / PCE3408 / PCO3408 시리즈 (배관 연결 구경 Rc 3/8)

파일럿식 솔레노이드 밸브 카탈로그 사양 요약입니다.

■주요 공통 사양 (PCS / PCD / PCE / PCO 2408·3408)

• 사용 유체: 공기 (Air) 및 비부식성 기체

• 접속 구경: Rc 3/8 (PT 3/8)

• 사용 압력 범위:

  • 2위치 (PCS/PCD): 0.1 ~ 0.9 MPa

  • 3위치 (PCD/PCE/PCO 3408): 0.15 ~ 0.9 MPa

• 응답 시간: 25 ms 이하 (작동 조건 및 전압 사양에 따라 다름)

• 급유: 불필요 (무급유 타입, 급유 시 ISO VG32 터빈유 사용)

• 표준 전압: AC 100V, AC 200V / DC 24V (옵션: DC 12V 등)

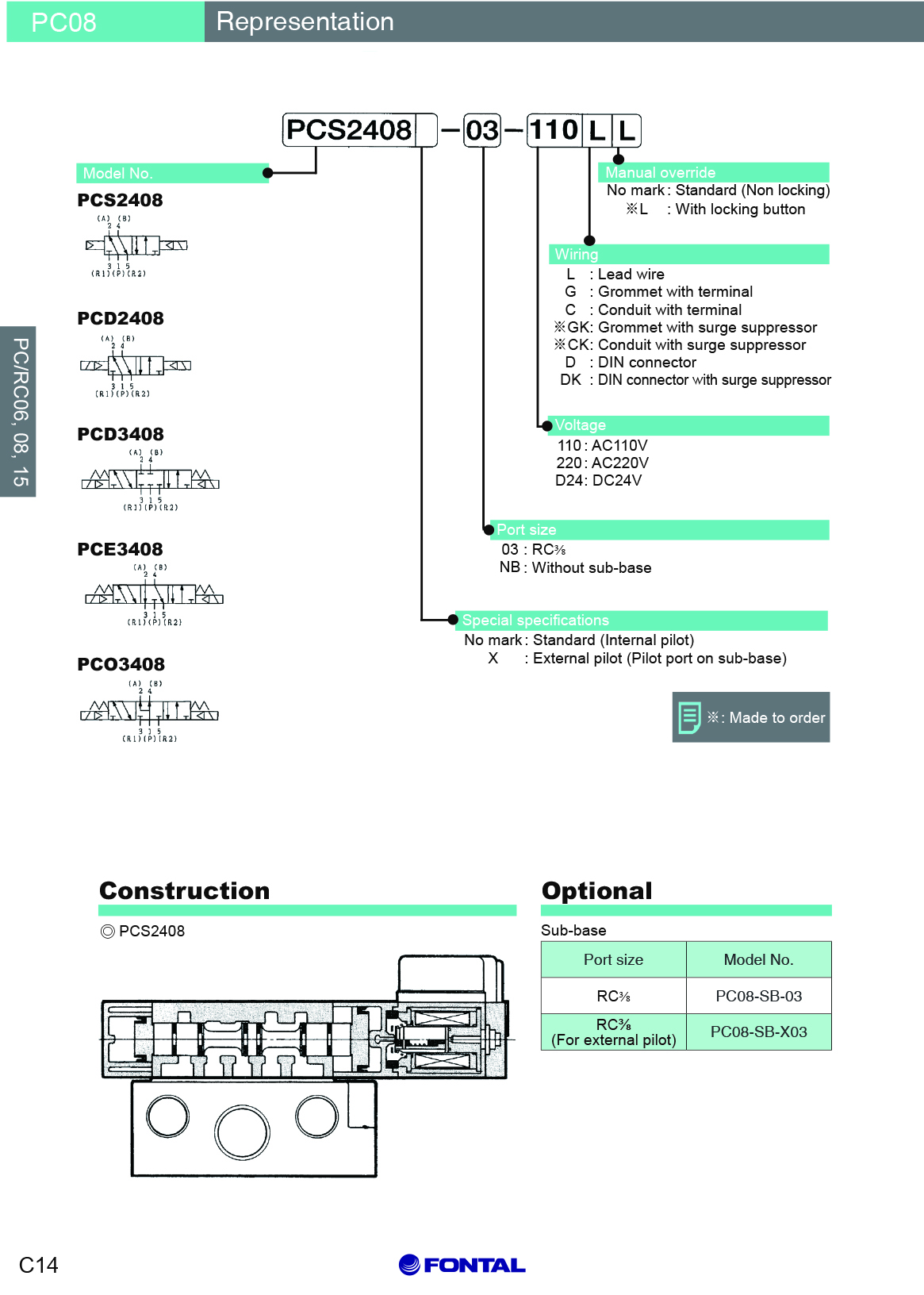

■모델별 분류 및 동작 방식

■PC06(Rc 1/4)과 PC08(Rc 3/8)의 주요 차이점

• 유량(Cv값 / 유효단면적): PC08 시리즈는 PC06 시리즈 대비 유량이 커서 보어 크기가 큰 중·대형 공압 실린더의 고속 구동 및 대유량 공압 라인 제어에 적합합니다.

• 배관 포트: PC06은 Rc 1/4(02), PC08은 Rc 3/8(03) 나사산 규격이 적용됩니다.

■구성품 및 유지보수 파트

• 솔레노이드 코일 세트: 전압 변경 필요 시 코일 블록만 교체 가능 (DC 24V $\leftrightarrow$ AC 100V/200V)

• 배선 방식: DIN 커넥터, 리드선, 터미널 박스 등 다양한 접속 옵션 지원

• 패킹 kit: 내부 스풀 패킹 및 O-링 세트를 통한 시일 재생 지원
