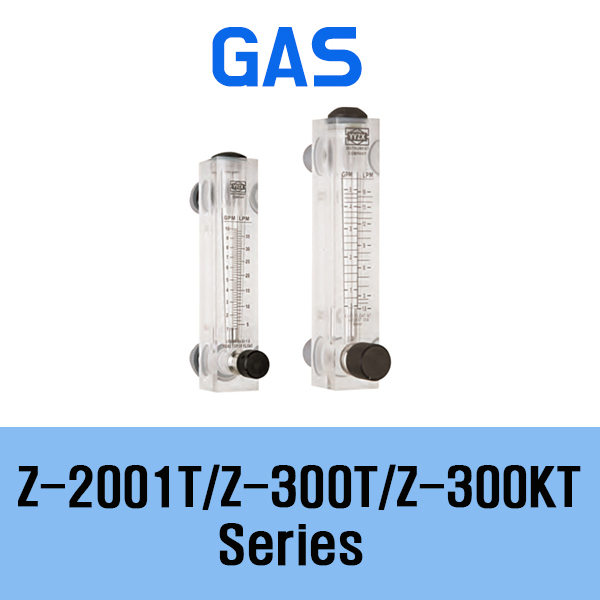

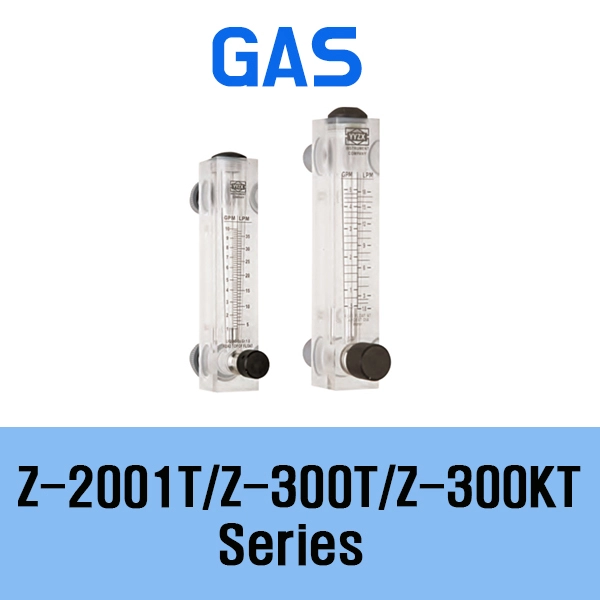

(GAS,LPM)Z-2001T●Z-300KT●Z-300T●(Z2001T)●(Z3000KT)●(Z300T)●(RMA)(RMB)(RMC)●air Acrylic Panel Flow meter ●Acrylic Flow Meter●판넬 밸브식 아크릴 유량계●에어 판넬 플로우 메터●판넬 에어 플루우 메타●가스 플로우 메타●가스 플루우 메타●에어 플루우 메타●(KIO)

가격문의(상세정보 참조)

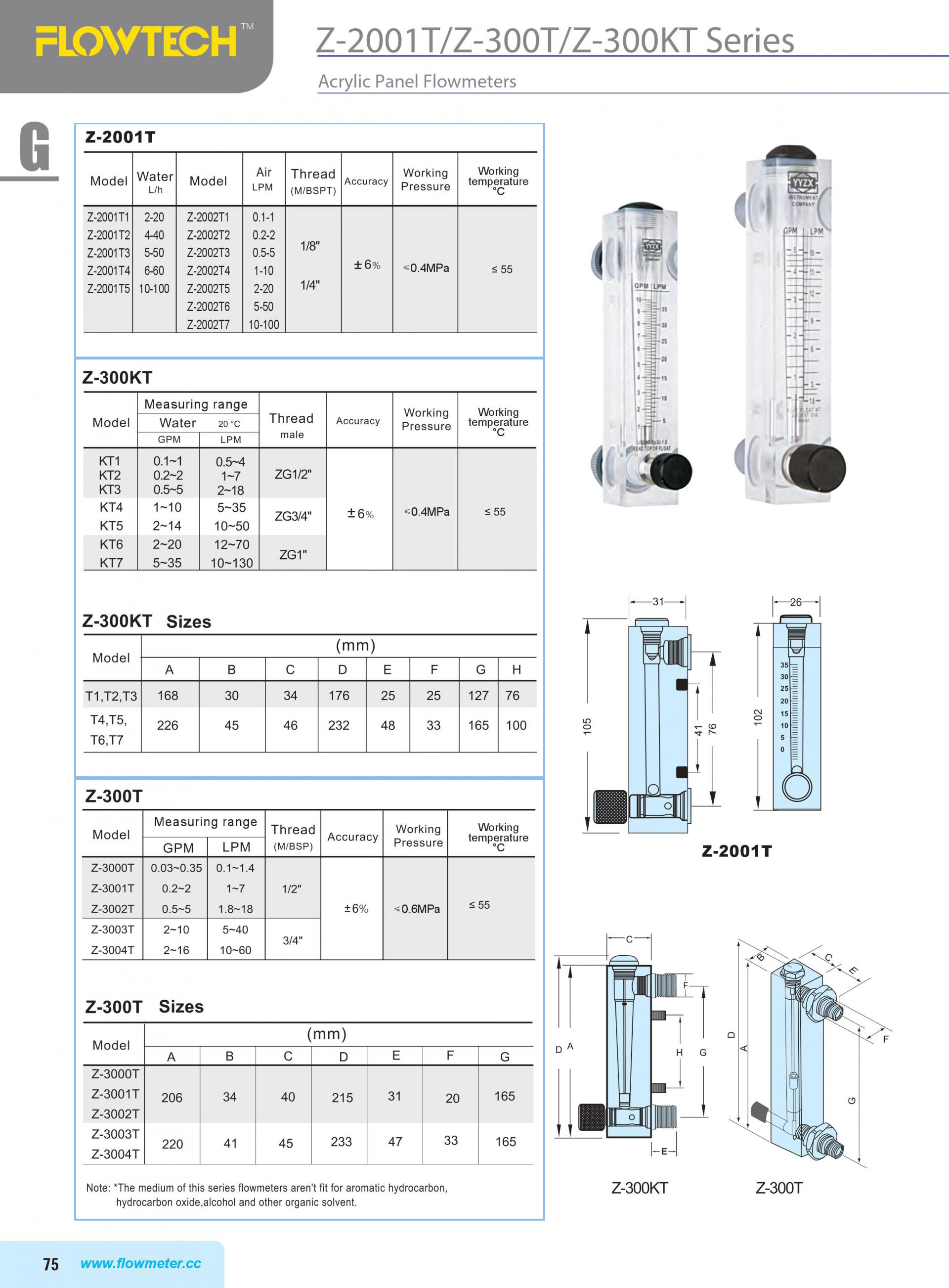

Z-2001T/Z-300T/Z-300KT Series 카탈로그(영어)

●air Acrylic Panel Flow meter

●Gas Acrylic Panel Flow meter (Gas Flow meter)

(Thread=M/BSPT 1/8) or (Thread=M / BSPT 1/8) (105mm / 76mm)

(accuracy=6%) (working pressure=0.4MPa)

(working temperature=55C)

●Z-2002T1 (air=0.1~1 LPM)

●Z-2002T2 (air=0.2~2 LPM)

●Z-2002T3 (air=0.5~5 LPM)

●Z-2002T4 (air=1~10 LPM)

●Z-2002T5 (air=2~20 LPM)

●Z-2002T6 (air=5~50 LPM)

●Z-2002T7 (air=10~100 LPM)

●(air) Acrylic Panel Flow meter (accuracy=6%)

(working pressure=0.6MPa) (working temperature=55C)

●Z-300T1 (water=0.03~0.35 GPM + 0.1~1.4 LPM)

(215mm / 165mm) (Thread=M/BSP 1/2)

●Z-3001T (water=0.2~2 GPM + 1~7 LPM)

(215mm / 165mm) (Thread=M/BSP 1/2)

●Z-3002T (water=0.5~5 GPM + 1~7 LPM)

(215mm / 165mm) (Thread=M/BSP 1/2)

●Z-3003T (water=2~10 GPM + 5~40 LPM)

(233mm / 165mm) (Thread=M/BSP 3/4)

●Z-3004T (water=2~16 GPM + 10~60 LPM)

(233mm / 165mm) (Thread=M/BSP 3/4)

●LZM-15-611 (1~10 N㎥/h) (BSPT 1/2 male) ●LZM-15-611 (1.6~16 N㎥/h) (BSPT 1/2 male)

●LZM-15-611 (2.5~25 N㎥/h) (BSPT 1/2 male) ●LZM-15-611 (4~40 N㎥/h) (BSPT 1/2 male)

●LZM-20-611 (2.5~25 N㎥/h) (BSPT 3/4 male) ●LZM-20-611 (6~10 N㎥/h) (BSPT 3/4 male)

●LZM-20-611 (16~80 N㎥/h) (BSPT 3/4 male) ●LZM-20-611 (16~160 N㎥/h) (BSPT 3/4 male)

●LZM-25-611 (20~200 N㎥/h) (BSPT 1" male) ●LZM-25-611 (25~250 N㎥/h) (BSPT 1" male)

■KIO LZM-4TZ-2001T / Z-300KT / Z-300T 라인업은 판넬 매립 장착 및 라인형 구조로 설계된 소형 아크릴 면적식 유량계(Rotameter) 계열입니다.

하단에 조절 밸브(T)가 장착되어 있어 미세 유량 모니터링과 유량 제어를 동시에 수행할 수 있습니다.

■모델별 주요 특징 및 사양 비교

모델명	주요 특징 및 구조	주요 배관 연결	대표 유량 범위 예시
LZM-4TZ-2001T	• 초소형 판넬 매립형 구조 • 정밀 가스/액체 미세 유량 제어	• M10×1.0 나사산 • 6mm / 8mm 호스 피팅	• Air: 0.1~1 LPM, 1~10 LPM 등 • Water: 6~60 mL/min 등
Z-300KT	• 파이프 라인 직결 및 판넬 겸용 구조 • 노브(Knob) 밸브 통합 타입	• 1/4" NPT 또는 BSP • 호스 피팅 옵션	• Air: 1~10 LPM, 2~20 LPM 등 • Water: 0.1~1 GPM, 10~100 mL/min
Z-300T	• Z-300 라인업의 상단/하단 스트레이트 연결형 • 하단 니들 밸브 통합형	• 1/4" NPT / 3/8" NPT	• Air: 2~20 LPM, 5~50 LPM 등 • Water: 0.2~2 GPM 등

■공통 핵심 사양

바디 재질: 투명 아크릴 수지 (PMMA) – 시인성이 뛰어남
밸브 및 연결부 재질: Brass (황동 + 니켈 도금) 기본 / Stainless Steel (SUS316) 선택 가능
플로트(Float) 재질: Stainless Steel 316, Agate(마노), PTFE
사용 조건: 최고 압력 0.6 MPa (6 bar) 이하 / 최고 온도 60℃ 이하
정밀도: ±4% FS

■선택 및 작업 시 고려사항

유체 타입 지정: 동일한 외형 모델이라도 기체(Air/N2/O2)용과 액체(Water)용의 캘리브레이션 및 눈금 단위(LPM, mL/min, GPM 등)가 다르므로 사용 유체 지정이 필요합니다.
수직 평행도 유지: 플로트의 상하 부상으로 작동하므로 설치 시 반드시 수직 90도를 유지해야 마찰 오차가 발생하지 않습니다.
화학 약품 주의: 강산, 강알칼리 및 유기용제(아세톤, 알코올류, 테너 등) 노출 시 아크릴 몸체에 크랙이 발생할 수 있습니다.

●1Gal/min=3.78 L/min ●1Gph/min=0.06 L/min●1SCFH (sc/h)=1.698 L/min ●1SCFM (sc/m)=28.3 L/min
