DAMG42●DAMG52●Micro VANE AIR MOTOR with REDUCER●마이크로 베인 타입 에어모터●콤펙트 베인 타입 에어모터●마이크로 감속기 부착 베인 타입 에어모터●마이크로 감속기 부착 베인 타입 에어모터●r감속기부착 소형 베인 에어 모터●1/4HP,1/2HP●(DSV,DME)

DWG PDF도면 자료실

●DAMG42 Micro VANE AIR MOTOR with REDUCER

●DAMG42-5-IEC-S10 (1/4HP,0.25KW) (1.82Nm) (1400RPM) (csq5690)

●DAMG42-3-IEC-S10 (1/4HP,0.25KW) (1.3Nm) (1900RPM)

●DAMG42-19-IEC-S10 (1/4HP,0.25KW) (6.72Nm) (365RPM)

●DAMG52 Micro VANE AIR MOTOR with REDUCER

●DAMG52-15-IEC-S12 (1/2HP,0.5KW) (15.9Nm) (300RPM) (csq5691)

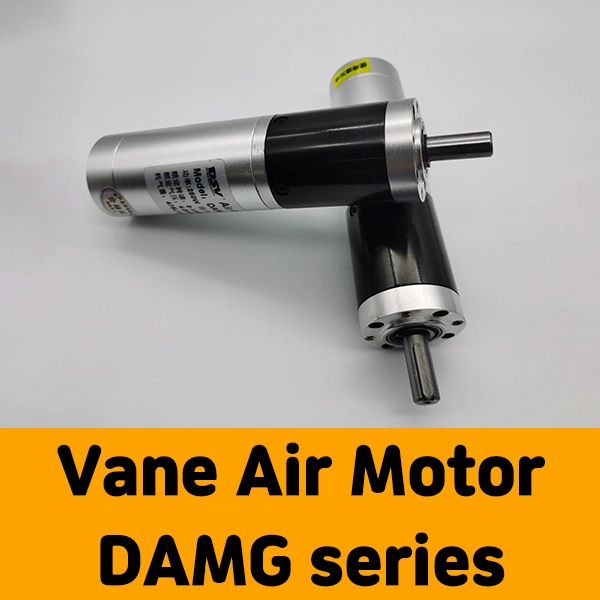

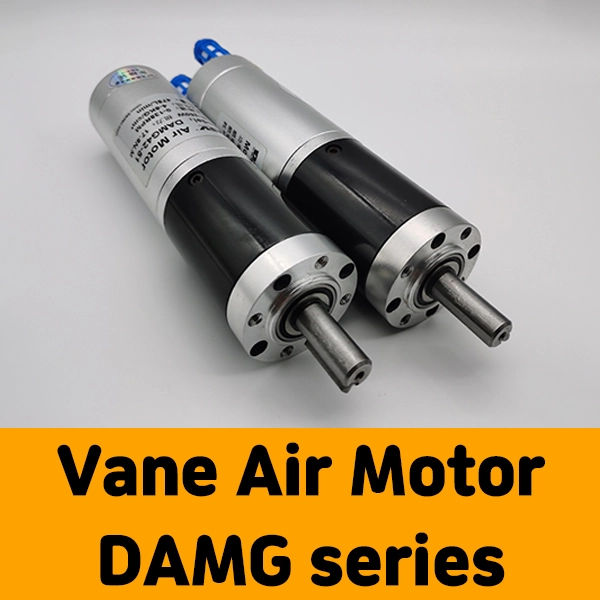

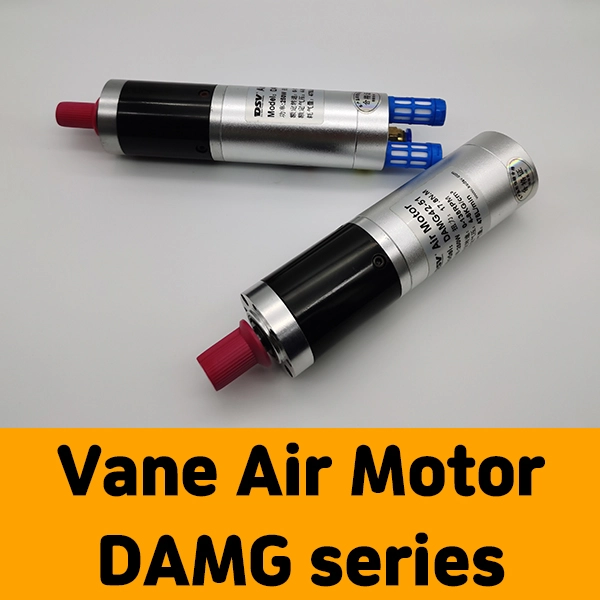

■DSV / DME 브랜드의 DAMG42 및 DAMG52 시리즈는 소형·초경량으로 설계된 마이크로 베인 타입 공압 모터(Micro Vane Air Motor)입니다. 좁은 공간의 장비 매립이나 마이크로 스핀들, 정밀 교반기, 교반 믹서 등의 구동부에 주로 적용됩니다

■모델명 식별 규격

• DAMG: Micro Vane Air Motor 시리즈 명칭

• 42 / 52 (외경 치수):

  • DAMG42: 모터 하우징 외경 Φ42mm 급의 초소형 규격

  • DAMG52: 모터 하우징 외경 Φ52mm 급으로 출력 토크를 높인 규격

• 후속 기호 (감속비 및 회전 방향):

  • S / D: 단방향(Single direction) 또는 양방향 회전(Reversible)

  • 감속기 조합: 감속비(예: 1/5 ~ 1/100 이상) 옵션에 따라 토크 및 RPM 결정

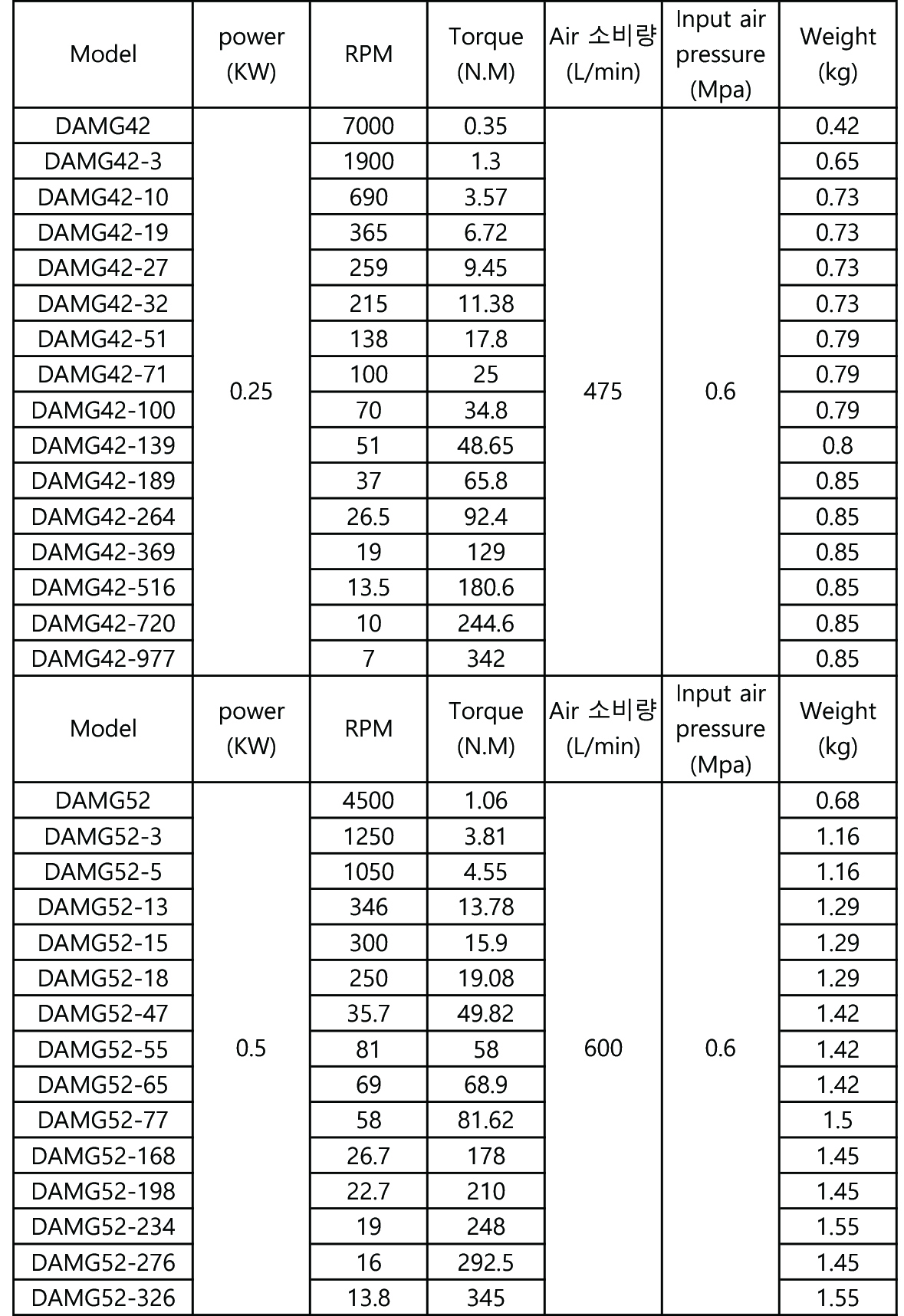

■DAMG42 vs DAMG52 사양 비교

■주요 핵심 특징

• 구조적 안전성 (방폭 기능): 전기를 사용하지 않는 공압 구동 방식으로 화재·폭발 위험이 있는 화학, 도장, 인화성 물질 취급 공정에 최적화되어 있습니다.

• 과부하 보호: 부하가 과도하게 걸리더라도 모터가 멈출 뿐(Stall), 전기 모터처럼 타버리거나(Burn-out) 센서 손상이 발생하지 않습니다.

• 무단 변속 및 속도 제어: 메인 에어 공급 라인의 레귤레이터(압력 조절) 및 스피드 컨트롤러(유량 조절) 조절만으로 간편하게 회전수와 토크를 제어할 수 있습니다.

• 소형 기어박스 조합 가능: 유성기어(Planetary Gear) 감속기와 조합하여 저속-고토크 드라이브로 유연하게 세팅할 수 있습니다.

■사용 시 필수 체크사항 (유지보수)

• 루브리케이터(유안개 공급) 필수: 베인(Vane) 마모를 막고 스핀들 수명을 유지하기 위해 F.R.L 유닛을 통한 공압 전용 윤활유(VG32 등) 공급이 필요합니다.

• 배기 소음기(Muffler) 장착: 베인 모터 특성상 배기음이 크므로, 배기 포트에 적절한 사이렌서를 체결해 사용하는 것이 좋습니다.

●가격은 저렴하며 품질은 매우 우수합니다, ●특히 소음이 적고 저속에도 진동이 적습니다.●컴펙트 베인모터 제품들 빠른 납기로 공급합니다.

●다른 모델도 생산합니다. 당사로 문의 바랍니다.●스텐레스 에어모타 생산가능합니다

●문의사항 (전현기 팀장 010-4011-0038)
