DBCW100-4-A-8Liter●DBCW100-4-A-5Liter●Air booster unit + LWI High both Pressure Cylinder●에어부스터 유니트+ 양탭 고압력 실린더●에어부스터 유니트 + 양탭 고압 탱크●(ratio=4:1)(tank=8L,tank=5L)(Max 32bar)●(WEITAI,DME)

DBC100-4-A-10Liter 카탈로그

●Air booster,Gas booster (with both Tank, 5L)

●(ratio=4:1) (Tank=5L) (gas output pressure adjust range=1~32bar)

●DBCW100-4-A-(LWH0I159-5L-15-H)-R (csq5764)

(at 5bar flow=1000L/min  ANR) (at 5bar 토출유량=6L/min)

●(WTSA100-4-A) + (LWI140-5L-15-V-H) + (OTYH-04)

●Air booster,Gas booster (with both Tank, 8L)

●(ratio=4:1) (Tank=8L) (gas output pressure adjust range=1~32bar)

●DBCW100-4-A-(LWI159-8L-15-H)-R (csq5767)

(at 5bar flow=1000L/min  ANR) (at 5bar 토출유량=6L/min)

●(WTSA100-4-A) + (LWI159-8L-15-V-H) + (OTYH-04)

●PD=(air Drive input pressure=2~8bar)

●PH=(gas Rising output pressure=8~30bar)

●PO=(gas tank output pressure adjust range=1~30bar)

●PS=(gas input Pressure Rising=Air, He, CO2, H2, Ar, N2, etc)

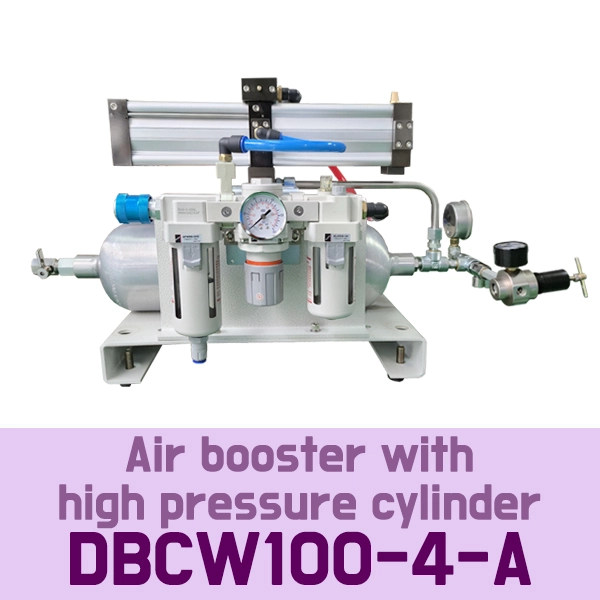

■DBCW100-4-A는 에어(공기) 배압을 이용하여 고압을 생성하는 에어 부스터 유닛(Air Booster System) 모델입니다

■주요 사양 및 특징

●제품 분류: 에어 부스터 유닛 (Air Booster / Gas Booster)

●증압비 (Pressure Ratio): 4 : 1 (입력 에어 압력을 최대 4배까지 증폭)

●제품 분류: 에어 부스터 유닛 (Air Booster / Gas Booster)

●증압비 (Pressure Ratio): 4 : 1 (입력 에어 압력을 최대 4배까지 증폭)

●구동 압력: 3 ~ 8 bar

●최대 출력 압력: 최대 32 bar (고압 레귤레이터 조절 범위: 0.05 ~ 30 bar)

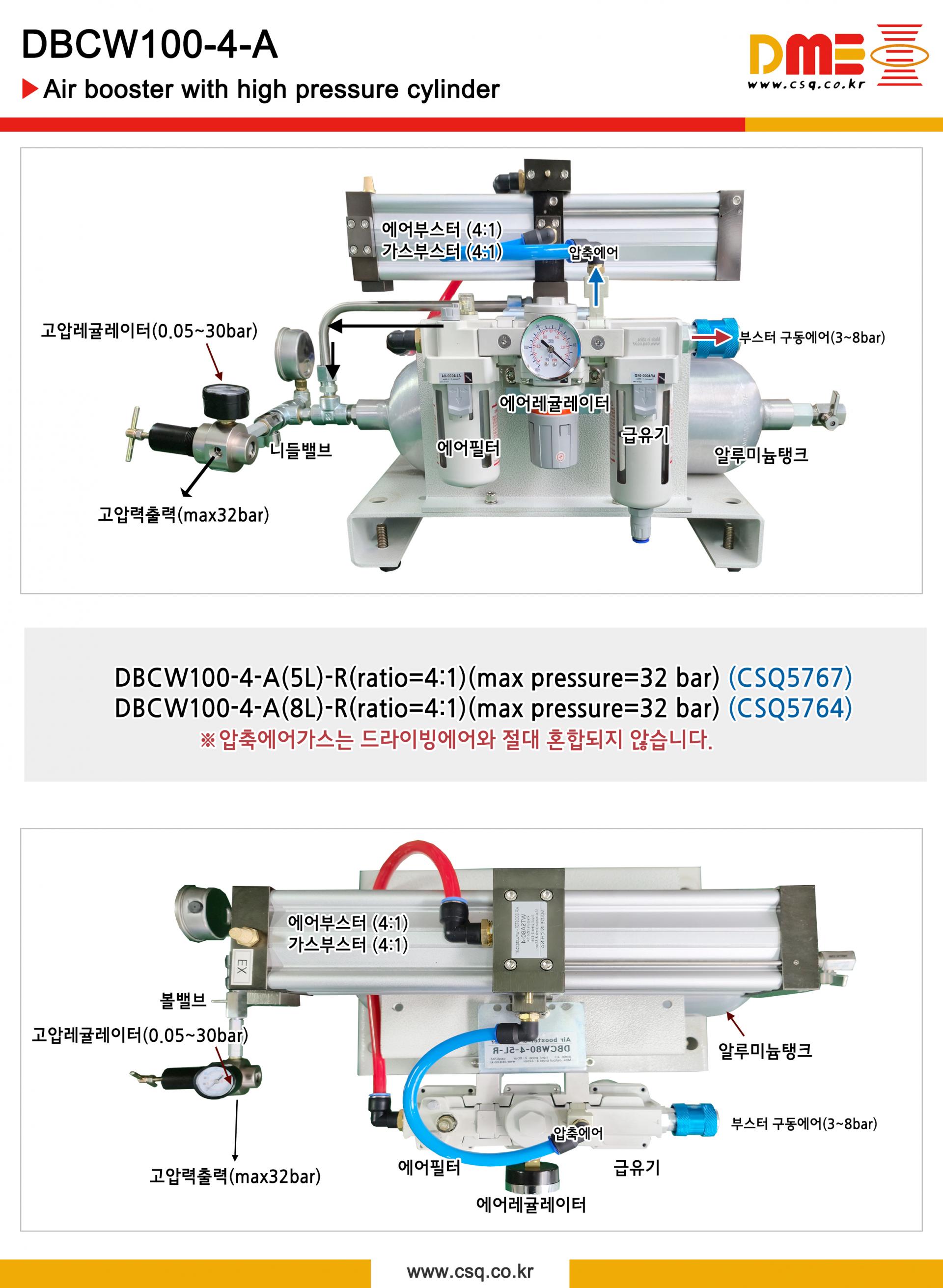

■구성 요소

●에어 부스터 실린더 (비율 4:1)

●고압용 레귤레이터 및 공기 필터/건조기/윤활기 (F.R.L 유닛)

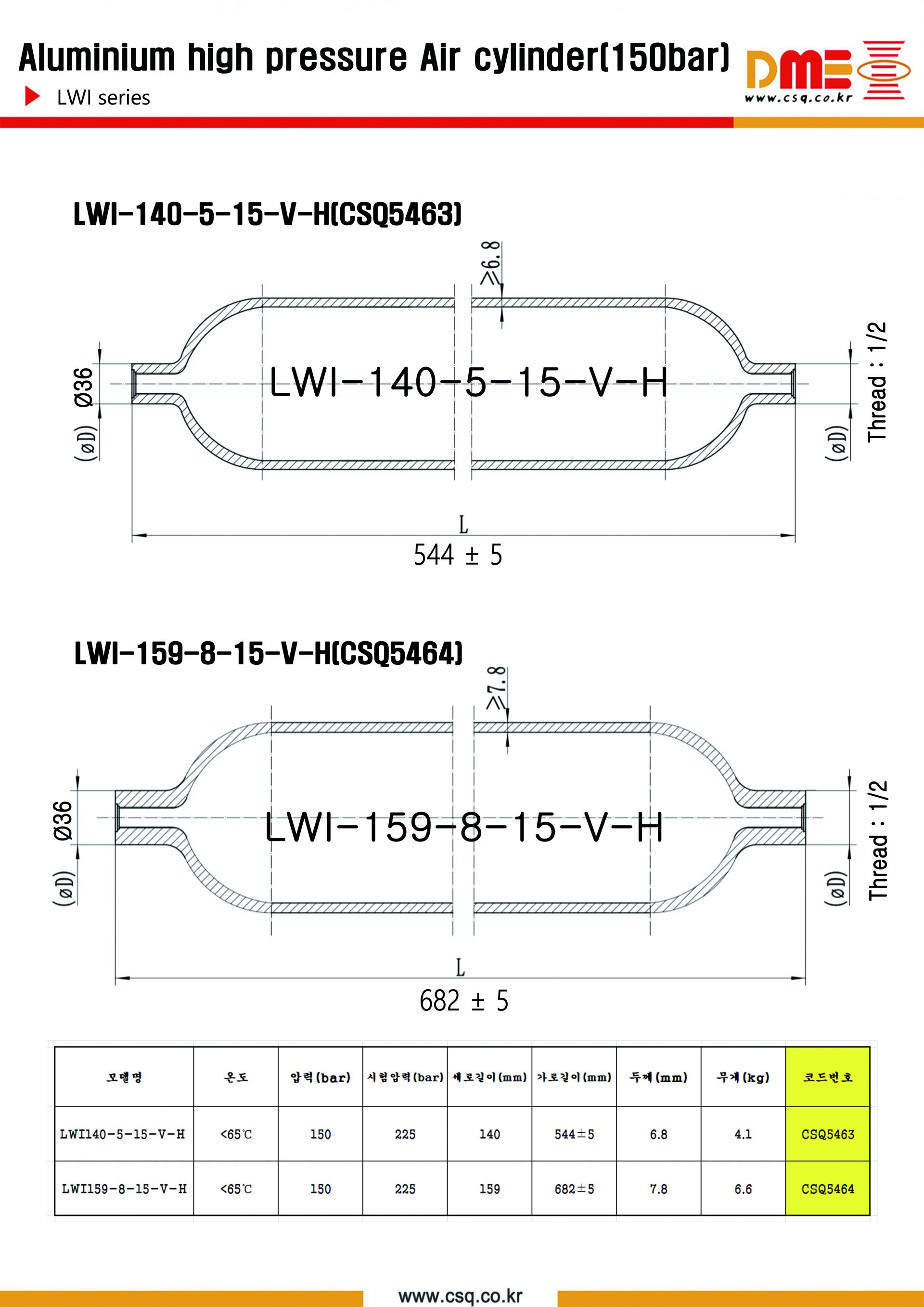

●알루미늄 에어 탱크 (주로 5L 또는 8L 규격 적용)

●고압 배출 밸브 및 압력계

■주요 용도

●일반 공장 배관 압력(5~7 bar)보다 높은 압력이 국소적으로 필요한 설비

●기밀 시험, 기압 테스트, 고압 에어 블로우, 밸브 actuation 등 고압 압축 공기가 필요한 산업용 자동화 라인

■WTSA-A series 특징

에어만 공급하면 Automatic valve 장치에 의해 가스부스터(에어부스터) 가 자동으로 작동하여 펌핑한다.

증압비율에 따른 압력에 도달하면 가스부스터 (에어부스터) 는 자동으로 정지하고

이때, 회로내 압력은 유지되며  가스 (에어) 사용  누유로 압력이 저하 되면

가스부스터 (에어부스터)가  자동으로 작동하여 펌핑되고 최고 압력을 유지한다.

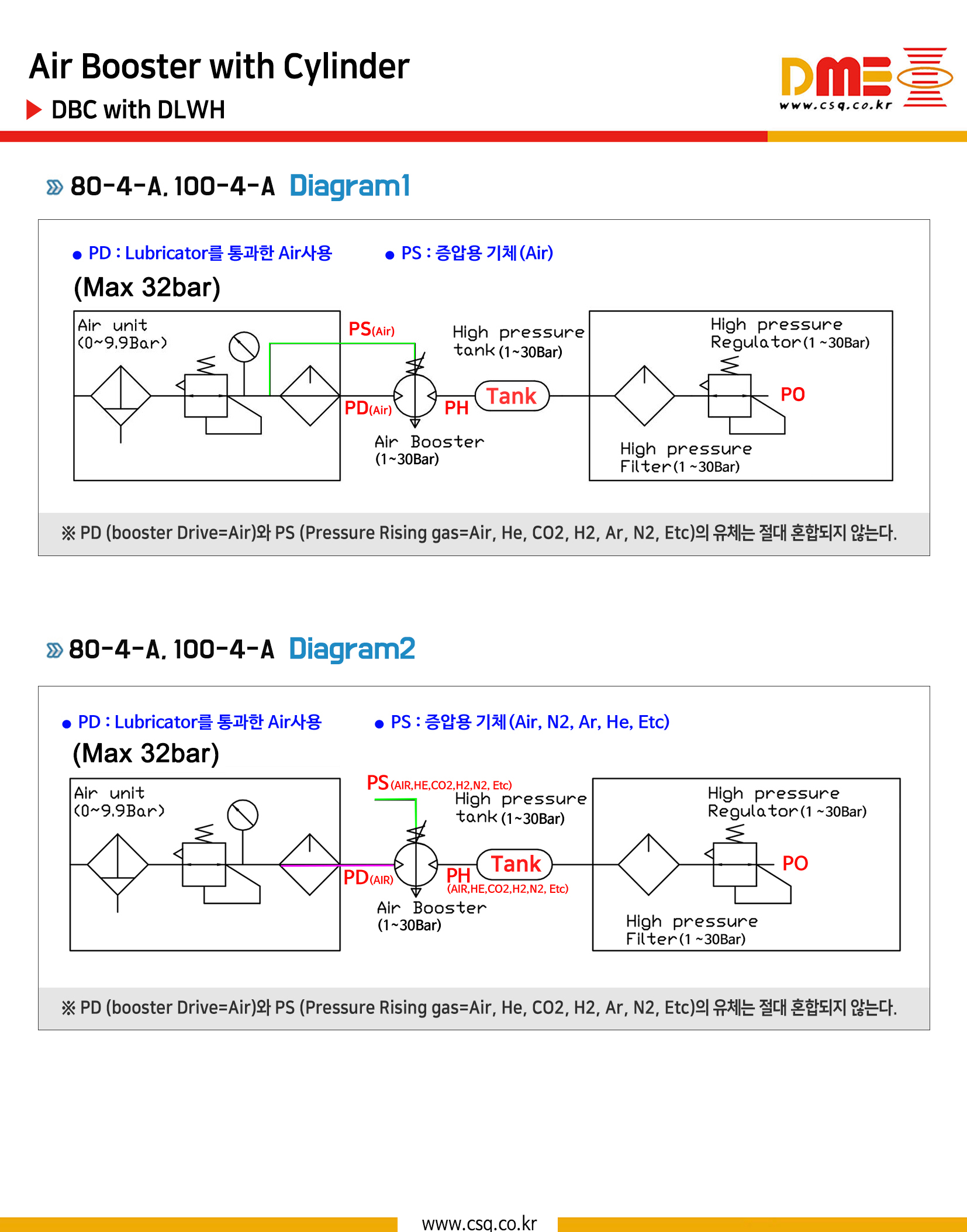

■PD (boostrr Drive= Air) 와  PS (Pressure Rising gas= Air, He, CO2, H2, Ar, N2, etc)의

유체는절대 혼합되지 않는다.
