A150-T(A150T)● A100-T(old A100T)●2/2way Electric Ball Valve●2/2way 전기 볼 밸브●2/2way 전동 볼 밸브●RFS Electric Ball Valve●RFS 스텐레스 볼 밸브●RFS 스텐레스 전동 볼 벨브●RFS 스텐레스 전기 볼 밸브●(NPT1/2 F~11/2 F)●(0~10bar)●(TON,DME)

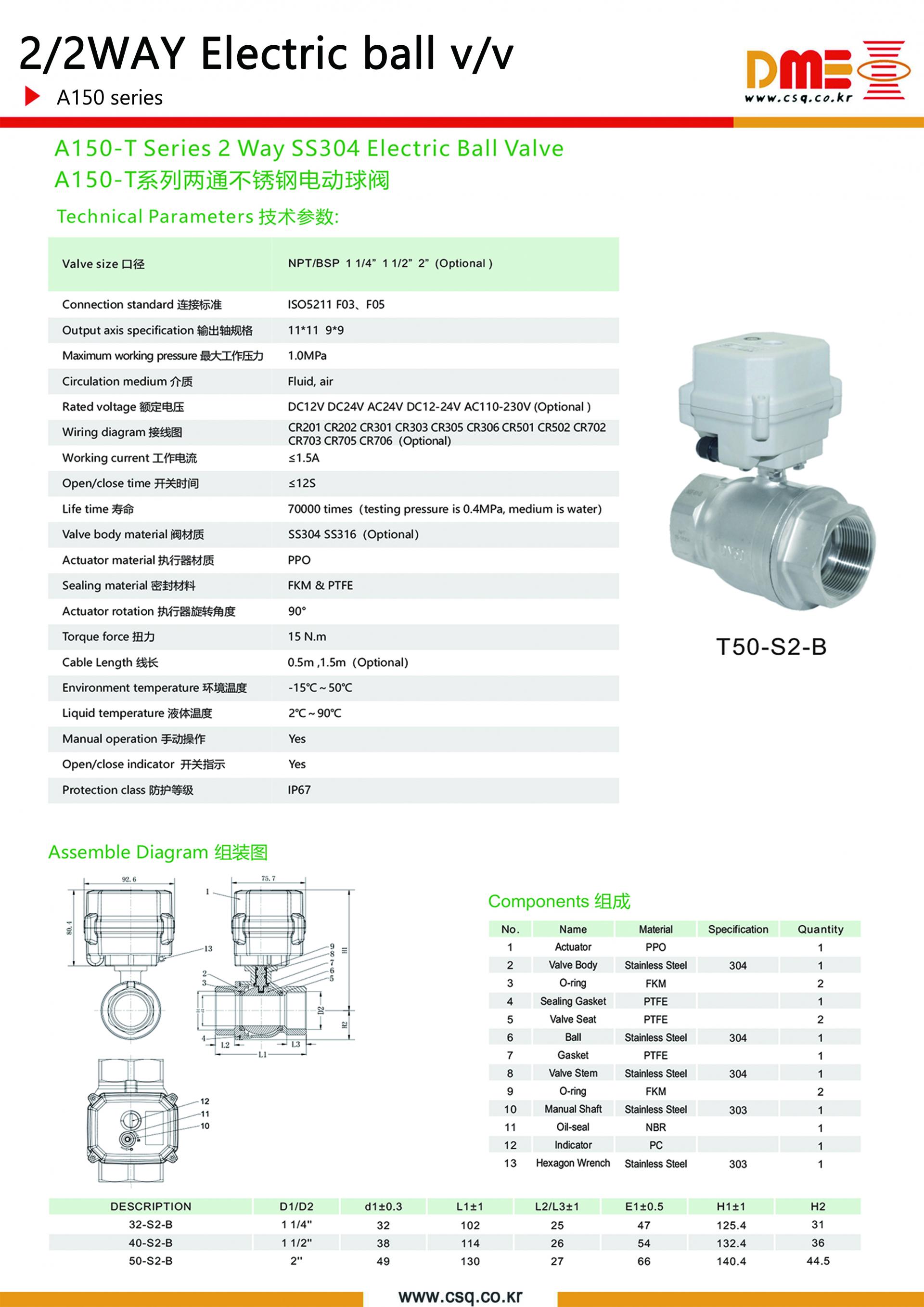

카탈로그

●(power reset)(SUS304, CR202) 2/2way Electric Ball Valve (max 10bar)

(on/off time) (torque=15 Nm) (Body=Only SUS304) (seat=PFTE)

(NO manual) (Yes instructionl) (Open/close time 12 S) (IP67)

●A150-T32-S2-B-CR202-(2wires)- (voltage=AC110~230V) (DME7091)

(power reset) (NPT 1/2 Female)

●A150-T40-S2-B-CR202-(2wires)- (voltage=AC110~230V)

(power reset) (NPT3/4 Female)

●A150-T50-S2-B-CR202-(2wires)- (voltage=AC110~230V)

(power reset) (NPT 2 Female) (DME8467)

●A150-T32-S2-B-CR202-(2wires)-(voltage=AC/DC9V~24V)

 (power reset) (NPT11/4 Female)

●A150-T40-S2-B-CR202-(2wires)-(voltage=AC/DC9V~24V)

 (power reset) (NPT11/2 Female)

●A150-T50-S2-B-CR202-(2wires)-(voltage=AC/DC9V~24V)

 (power reset) (NPT 2 Female) (CSQ5055)

◆(SUS304, CR303, Remote)

2,2way Wireless Remote ball valve (max 10bar)

(open/close Indicator, manual override ) (15 Nm) (IP67)

●A150-R50-S2-B-(seat=PTFE)-(body=SUS304)-(DC12V with power adapter) (G 2 Female) (CSQ5053)

●A100-T (A100T, old model) ▶▶same  old model  150-T (150T)

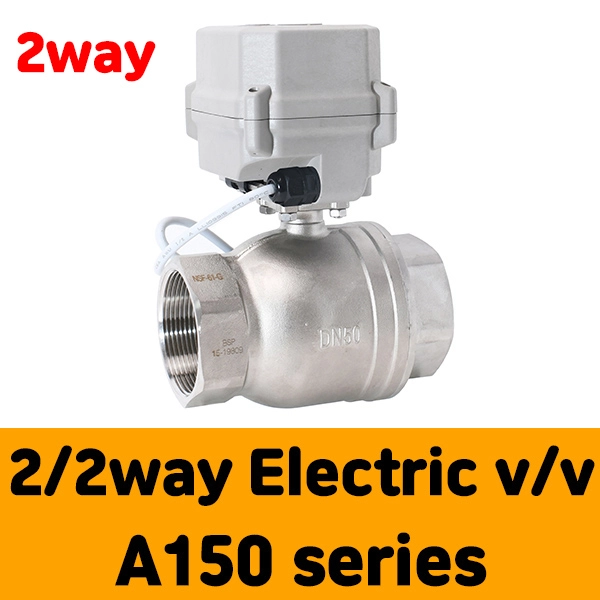

■DME의 RFS A150-T(구 A100-T) 시리즈는 스테인리스 스틸(SUS316/304) 바디에 모터 드라이브 액츄에이터를 결합한 2/2way 정밀 전동 볼 밸브(2/2way Electric Ball Valve)입니다.

일반 솔레노이드 밸브와 달리 유체가 흐르는 통로가 일직선으로 열리는 볼(Ball) 구조를 취하여 압력 손실(Pressure Loss)이 극히 적고, 슬러지나 고점도 유체에도 걸림 없이 안정적인 개폐 제어가 가능합니다.

■핵심 기술 특장점

1. 차압 zero($0\text{ bar}$) 환경 동작 및 저압 손실

   • 유체 동작 시 최소 작동 차압이 필요한 솔레노이드 밸브와 달리, 모터 힘으로 볼을 직접 회전시키므로 압력이 전혀 없는 자류 가공 라인이나 저압 배관에서도 완벽히 작동합니다.

2. 슬러지 및 고점도 유체 최적화 (풀보어 구조)

   • 유체 유로 내부에 걸림턱이 없는 스텐 볼 구조로 설계되어 공업용수, 오일, 고점도 유체, 미세 이물질이 포함된 용수의 개폐 시 밸브 막힘 현상이 발생하지 않습니다.

3. 고내식성 스테인리스 스틸 바디

   • SUS316/304 고급 스테인리스 재질을 적용하여 세척용 화학 약품, 부식성 가스, 고온의 스팀/온수 제어 배관에서도 장기간 부식 없이 안전하게 사용 가능합니다.

4. 수격 작용(Water Hammer) 방지 및 안정된 수명

   • 밸브가 모터 구동에 의해 완만하게 열리고 닫히므로, 밸브 차단 시 배관 충격음 및 수격 작용(Water Hammer) 현상을 근본적으로 차단합니다.

■주요 적용 분야 (Applications)

• 산업용 세척기 및 화학 배관 시스템: 부식성 세척액, 산/알칼리 유체 라인 개폐 제어

• 수처리 및 배수 자동화 설비: 이물질이 포함된 원수, 폐수, 오수 배관의 차단 및 이송 제어

• 식음료 및 바이오 가공 라인: 위생성이 요구되는 온수, 쿨링워터, 멸균 유체 공급 공정

• 공압 및 유압 제어 라인: 10bar 이하의 압축 공기, 질소 가스, 공업용 오일 배관 제어

●자동 배수 및 공압/유압 회로의 자동 개폐 제어

●소형 자동화 설비, 냉난방 공조(HVAC), 수처리 및 유체 분배 장치

●2/2way 전기 볼 밸브●2/2way 전동 볼 밸브●RFS Electric Ball Valve

●RFS 스텐레스 볼 밸브●RFS 스텐레스 전동 볼 벨브●RFS 스텐레스 전기 볼 밸브

■주요 사양 및 특징

●최대 토크: 15 Nm

●동작 시간: ≤ 12초 (90° 회전)

●수동 조작(Manual Override): 비상 시 또는 정전 시 손으로 개폐를 조절할 수 있는 수동 레버/버튼 구비

●방수 및 보호 등급: IP67

●사용 전압: DC 12V, DC 24V 또는 AC/DC 겸용 옵션

●배선 및 제어 방식: CR301 / CR501 등 다양한 온·오프(On/Off) 및 비율 제어(Proportional Control) 지원

●적용 유체: 공기, 물, 기타 산업용 유체 (최대 사용 압력 1.5 MPa 이하)
