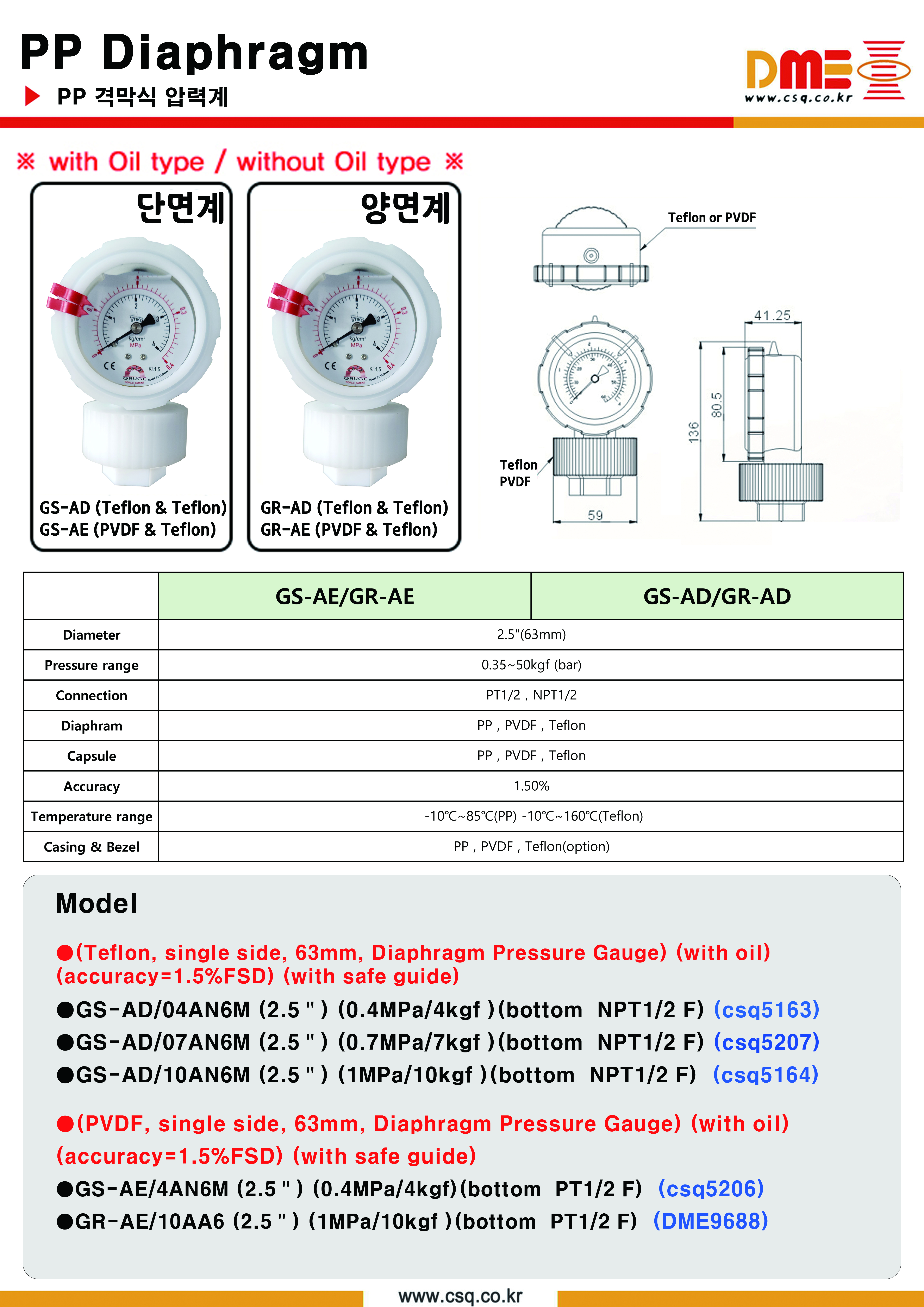

GS-AE  카탈로그

●(Teflon, single side, 63mm)

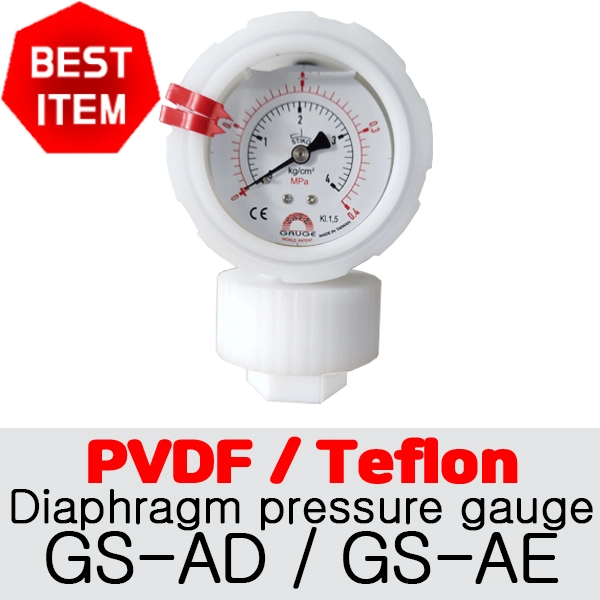

Teflon  Diaphragm Pressure Gauge (with oil)

(accuracy=1.5%FSD) (with safe guide) (단면계)

●GS-AD/04AN6M (2.5＂) (0.4MPa/4kgf ) (csq5163)

(Diaphragm=Teflon) (Capsule=Teflon) (bottom  PT1/2 F)

●GS-AD/07AN6M (2.5＂) (0.7MPa/7kgf ) (csq5207)

(Diaphragm=Teflon) (Capsule=Teflon) (bottom  PT1/2 F)

●GS-AD/10AN6M (2.5＂) (1MPa/10kgf ) (csq5164)

(Diaphragm=Teflon) (Capsule=Teflon) (bottom  PT1/2 F)

●(Teflon,  double side, 63mm)

Teflon  Diaphragm Pressure Gauge (with oil)

(accuracy=1.5%FSD) (with safe guide) (양면계)

●GR-AD/04AN6M (2.5＂) (0.4MPa/4kgf )

(Diaphragm=Teflon) (Capsule=Teflon) (bottom  PT1/2 F)

●GR-AD/07AN6M (2.5＂) (0.7MPa/7kgf )

(Diaphragm=Teflon) (Capsule=Teflon) (bottom  PT1/2 F)

●GR-AD/10AN6M (2.5＂) (1MPa/10kgf )

(Diaphragm=Teflon) (Capsule=Teflon) (bottom  PT1/2 F)

●(PVDF, single side, 63mm)

PVDF Diaphragm Pressure Gauge) (with oil)

(accuracy=1.5%FSD) (with safe guide) (단면계)

●GS-AE/4AN6M (2.5＂) (0.4MPa/4kgf) (csq5206)

(Diaphragm=PVDF) (Capsule=Teflon) (bottom  PT1/2 F)

●GS-AE/7AN6M (2.5＂) (0.7MPa/7kgf)

(Diaphragm=PVDF) (Capsule=Teflon) (bottom  PT1/2 F)

●GS-AE/10AN6M (2.5＂) (1MPa/10kgf)

(Diaphragm=PVDF) (Capsule=Teflon) (bottom  PT1/2 F)

●(PVDF, double side , 63mm)

PVDF Diaphragm Pressure Gauge) (with oil)

(accuracy=1.5%FSD) (with safe guide) (양면계)

●GR-AE/10AN6M (2.5＂) (0.4MPa/4kgf)

(Diaphragm=PVDF) (Capsule=Teflon) (bottom PT1/2 F)

●GR-AE/7AN6M (2.5＂) (0.7MPa/7kgf)

(Diaphragm=PVDF) (Capsule=Teflon) (bottom PT1/2 F)

●GR-AE/10AA6 (2.5＂) (1MPa/10kgf ) (DME9688)

(Diaphragm=PVDF) (Capsule=Teflon) (bottom PT1/2 F)

1. 최상급 내화학성 (황산/불산/강산 전용)

   • 접액부 전체가 테프론(PTFE) 및 PVDF 소재로 구성되어 98% 고농도 황산, 불산(HF), 질산, 왕수 등 금속(SUS)이나 PP 재질을 빠르게 부식시키는 극악의 케미컬 라인에서도 탁월한 수명과 안정성을 제공합니다.

2. 오일 충진(Liquid-Filled)을 통한 맥동·진동 흡수

   • 게이지 내부 케이스에 오일이 충진되어 있어 약액 수송 펌프 작동 시 발생하는 유체 맥동과 장비 진동을 효과적으로 감쇄시켜 지침의 오독을 방지하고 내부 기어 메커니즘을 보호합니다.

3. 싱글/더블 사이드 선택 가능

   • 설치 환경 및 작업 동선에 따라 전면 관측용 Single side 방식과 전·후면 동시 관측이 가능한 Double side 방식을 선택할 수 있어 배관 배치 제약을 최소화합니다.

4. 격막(Diaphragm) 완전 격리 구조

   • 테프론 다이어프램 막이 유체와 압력계 내부 메커니즘을 완전히 분리하여 고위험성 약액 침투 및 결정화로 인한 센서 고장 위험을 근본적으로 차단합니다.

■주요 적용 분야 (Applications)

• 반도체 / 디스플레이 (FPD/PCB) 공정: 고농도 황산(H₂SO₄), 불산(HF), 혼산, 에칭(식각) 및 세정 장비 라인

• 화학·석유화학 플랜트: 초강산/강염기 화학 물질 수송 배관 및 혼합 탱크

• 도금 및 표면처리 설비: 도금액 순환 펌프, 도금조 유입/유출 압력 모니터링

• 고위험성 케미컬 수처리: 강한 부식성 약품 투입 펌프 후단 압력 측정
