SS-EM19/25(dia=63mm)●LED, TEFLON Diaphragm Pressure Gauge●디지털 테프론 압력 게이지●디지털 황산용 압력 게이지●LED, 테프론 격막식 압력계●(output=2set+4~20mA)●(20bar)●(Kgf,bar,Mpa,Psi)●(1.5%FS)●(HWACHI)

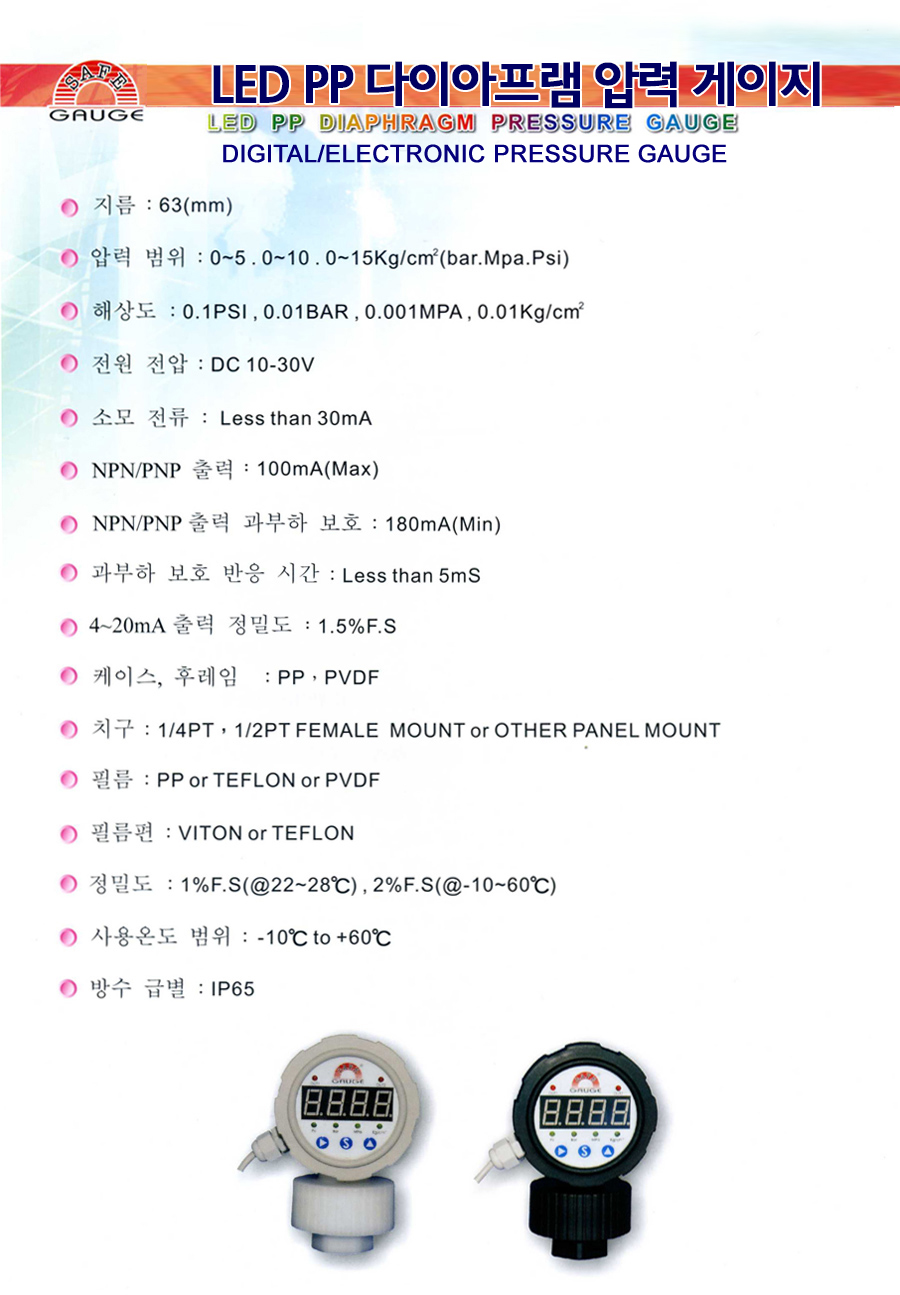

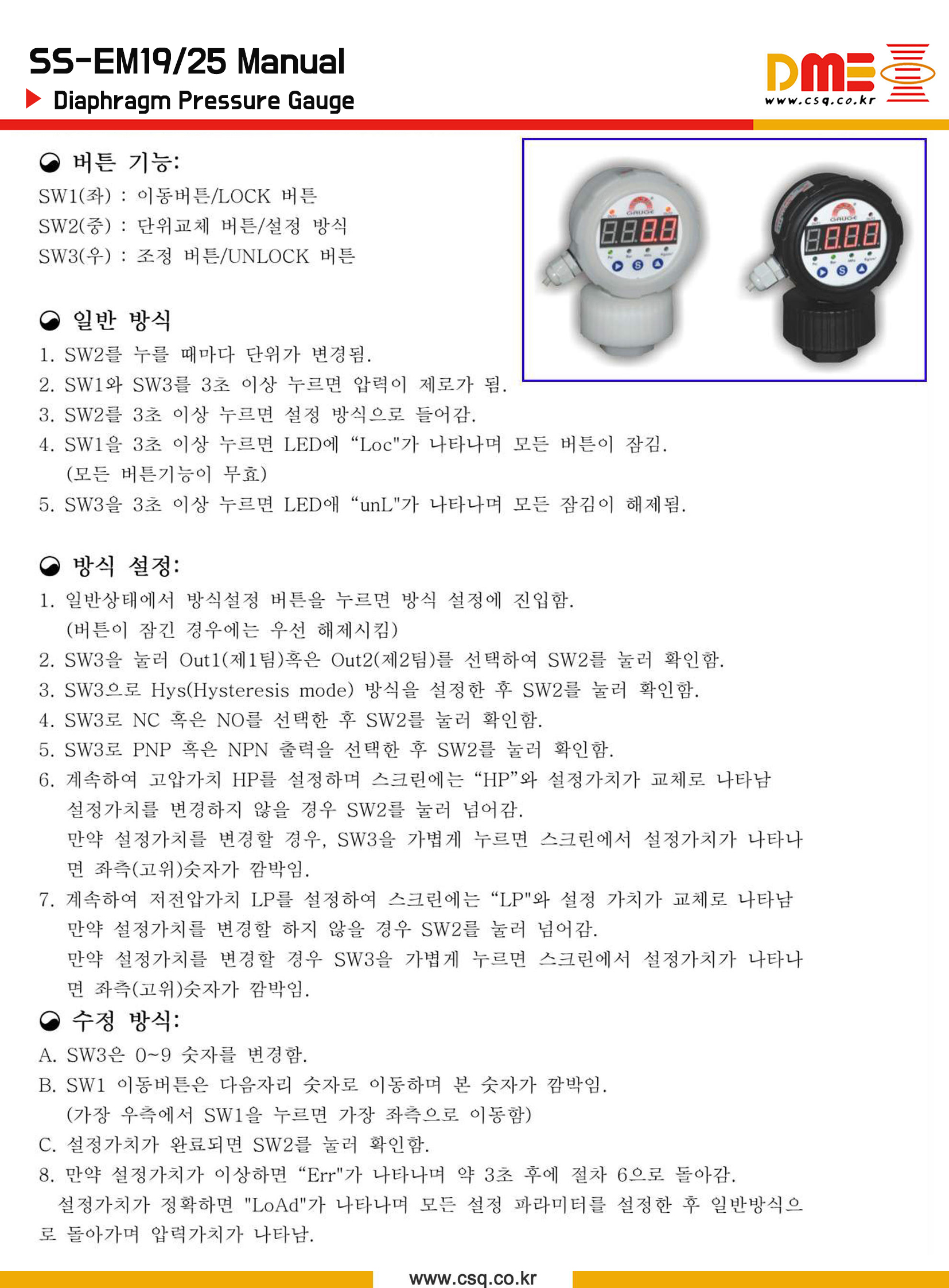

SS-EM19/25 메뉴얼  SS-EM19/25 카탈로그  SS-EM/19 Ordering

●(LED) (Casing+BEZEL=PVDF) (capsule=TEFLON) (Single side)

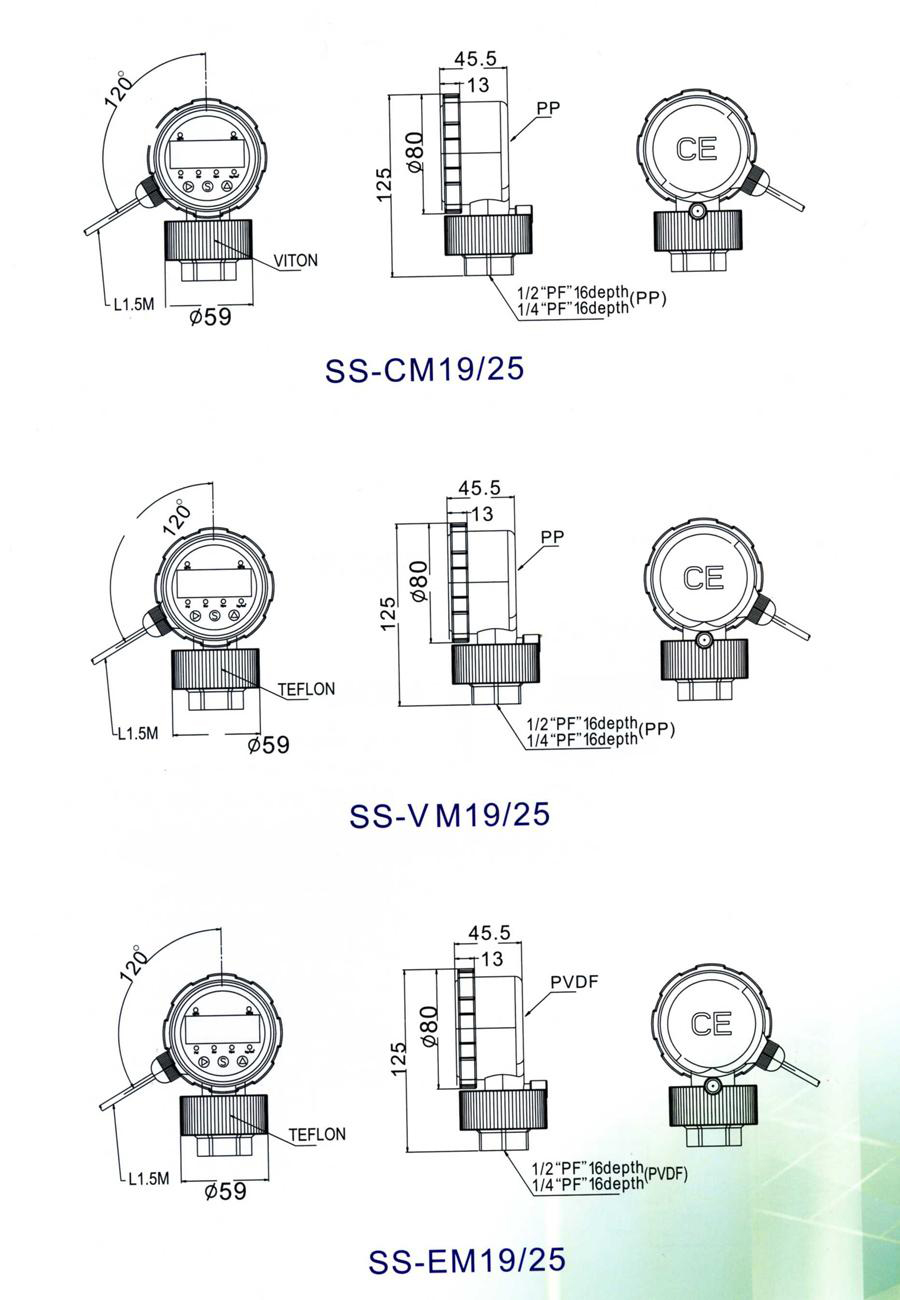

●Diaphragm Pressure Gauge (dia=63mm)

●accuracy=(1.5%FSD)

●power=(DC10~30V)

●pressure credit=(Kg/cm, bar, Mpa,psi)

●max pressure=(0~20KG, 0~20bar, 0~2Mpa, 0~300Psi)

●output=(2set+4 ~20m)

●Casing+BEZEL=(PVDF) ●capsule=(TEFLON)

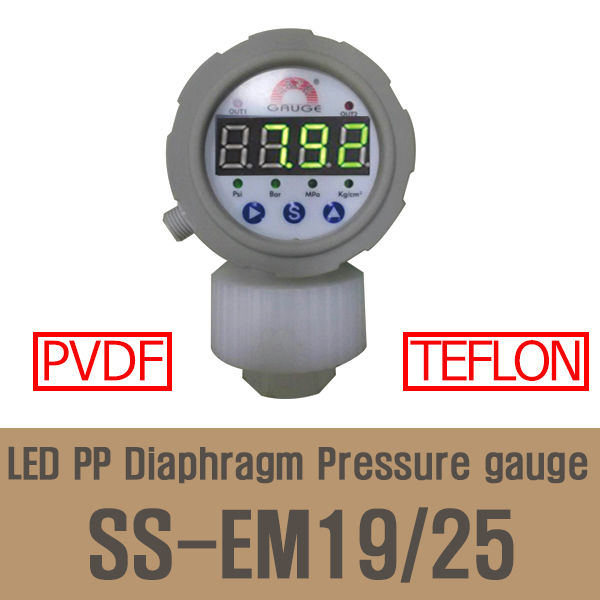

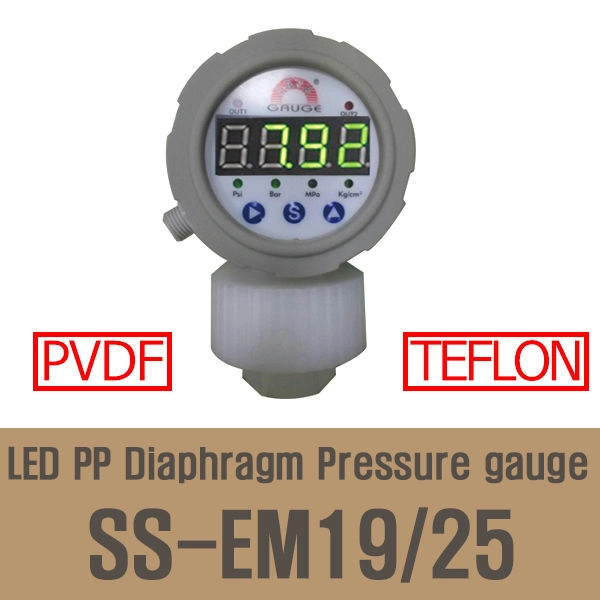

●LED2.5, Single side, Diaphragm Digital Pressure  gauge (1.5% FSD)

(Casing+BEZEL=PVDF) (capsule=TEFLON)

(output=2set(NPN or PNP) +4~20mA) (power=10~30VDC)

●SS-EM19/25-0/10D-Z6M (bottom G1/2 F)  (csq4324)

(range=10kg, 10bar, 1mpa, 150psi) (1.5% FSD)

●SS-EM19/25-0/7D-Z6M (bottom G1/2 F)  (csq4605)

(range=7kg, 7bar, 0.7Mpa, 100Psi) (1.5% FSD)

●SF-CFM-19-25 ●SF-FM-19V-25 ●SF-EFM-19-25

●SF-CM-19-25 ●SF-M-19V-25 ●SF-EM-19-25

●SS-EM19-25  ●SS-M19V-25

●SS-EM-19-25 ●SS-CM-19-25

■(HWACHI) SS-EM19/25 (외경 63mm)는 최고 수준의 내화학 소재인 Teflon(PTFE) 격막(Diaphragm) 구조에 고시인성 LED 디스플레이와 통합 제어 출력(2SET 스위치 + 4~20mA 아날로그 출력)을 탑재한 디지털 초고내식성/황산용 압력게이지입니다.

98% 고농도 황산, 불산, 염산 등 일반 금속(SUS)이나 PP 소재조래 빠르게 부식시키는 극악의 강산·강염기 화학 약품 배관에 특화되어 있으며, 정밀한 실시간 압력 수치 표시는 물론 펌프 자동 차단 및 PLC 연동 제어를 완벽히 지원합니다.

■주요 사양 및 특징 요약

■핵심 기능 및 특장점

1. 황산 및 초강산 전용 테프론(PTFE) 내화학 구조

   • 유체가 접촉하는 다이어프램 막 전체가 순수 테프론(PTFE) 재질로 제작되어, 고농도 황산(H2SO4), 불산(HF), 질산, 왕수 등 금속 및 합성수지를 부식시키는 고위험 케미컬 라인에서도 재질 열화 없이 긴 수명과 높은 안정성을 보장합니다.

2. 2SET 스위치 + 4~20mA 아날로그 출력 통합

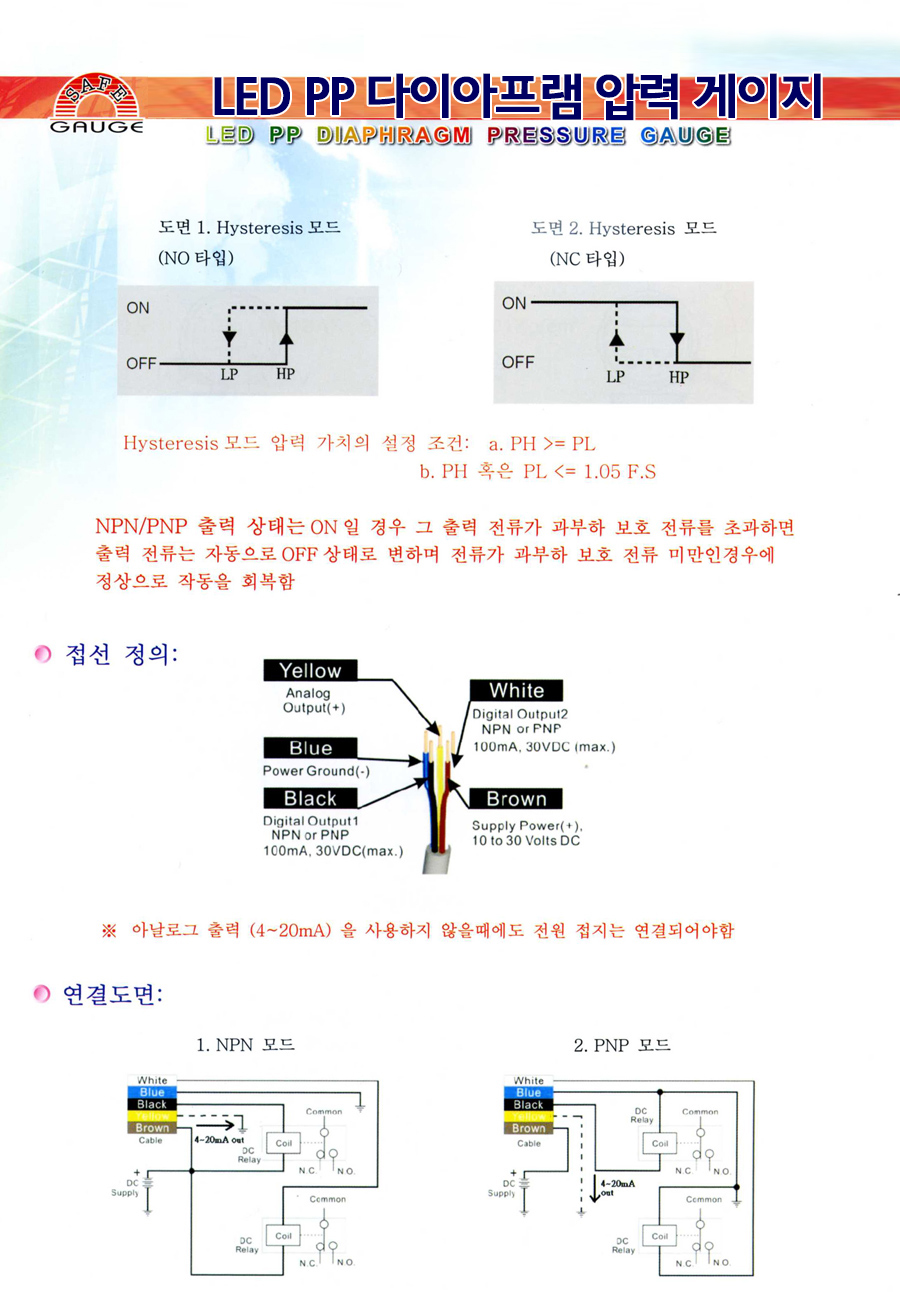

   • 2SET 접점 출력: 상/하한 압력 설정값에 따라 NPN/PNP 릴레이 신호를 출력하여 펌프 정지, 비상 밸브 차단, 경보음 발생 등 Interlock 안전 제어를 구성할 수 있습니다.

   • 4~20mA 아날로그 출력: PLC, DCS, 데이터 로거 등 상위 중앙 제어반으로 실시간 압력 데이터를 정밀하게 전송합니다.

3. 고시인성 LED 및 4가지 압력 단위 지원

   • 어두운 세정/식각 장비 내부나 먼 거리의 관측 위치에서도 밝은 LED 수치로 압력을 오독 없이 정확히 파악할 수 있습니다.

   • 현장 작업 요구 규격에 맞춰 kgf/cm2, bar, MPa, psi 단위를 간편하게 변경할 수 있습니다.

4. 고압 대응 범위 (최대 20 bar)

   • 일반 테프론/플라스틱 계열 디지털 게이지 대비 높은 20 bar 압력 범위까지 정밀 계측이 가능하여 고압 케미컬 이송 펌프 토출측 및 고압 약액 순환 배관에 안심하고 사용할 수 있습니다.

■주요 적용 분야 (Applications)

• 반도체 / LCD / FPD 약액 라인: CDS(중앙 약품 공급 시스템), 황산/불산 식각(Etching) 및 세정(Cleaning) 설비

• 화학·석유화학 및 도금 공정: 초강산/강염기 수송 배관, 도금액 순환 펌프 토출측 압력 제어 및 알람

• 스마트 팩토리 약품 정량 투입 설비: 정수·하수 처리장 및 정밀 수처리 장치의 케미컬 투입 라인 PLC 연동

• 오일 배제 및 초고내식성이 동시 요구되는 현장: 일반 SUS/PP 압력계로는 부식이 심해 수명이 짧고 정밀 제어가 필요한 케미컬 구간
