LPC●OPKON Linear Potentiometer Standard Type●OPKON 리니어 포텐쇼 메타●OPKON Position Sensor●OPKON 포텐숀 메타●(stroke=50mm~700mm)●(IP65)●(OPKON)

LPC 카탈로그

●stroke=(50mm~700mm) ●linearity=(0.05%)

●repeatability=(0.01mm)

●resolution=(infinite)

●output=(5kohm, 10kohm)

●Pormissible applied volyang=(DC28V)

●Displacement speed=(5m/s)

●Long mechanical life=(100 million cycles)

●(output=5 Kohm, Standard Type ) Linear Potentiometer

●LPC-50-D5K (output=5 Kohm)-C2 (DME0137)

●LPC-100-D5K (output=5 Kohm)-C2 (DME0138)

●LPC-150-D5K (output=5 Kohm)-C2 (DME0139)

●LPC-200-D5K (output=5 Kohm)-C2 (DME0140)

●LPC-250-D5K (output=5 Kohm)-C2 (DME0141)

●LPC-300-D5K (output=5 Kohm)-C2 (DME0142)

●LPC-350-D5K (output=5 Kohm)-C2 (DME6389)

●LPC-500-D5K (output=5 Kohm)-C2 (DME6390)

●LPC-600-D5K (output=5 Kohm)-C2

●(output=10 Kohm, Standard Type ) Linear Potentiometer

●LPC-650-D10K (output=5 Kohm)-C2 (DME6406)

●LPC-700-D10K (output=5 Kohm)-C2 (CSQ1408)

●●(output=5 Kohm, special Type) Linear Potentiometer

●LPC-700-D5K (output=5 Kohm)-C2

●●(output=10 Kohm, special Type ) Linear Potentiometer

●LPC-350-D10K (output=10 Kohm)-C2 (DME7178)

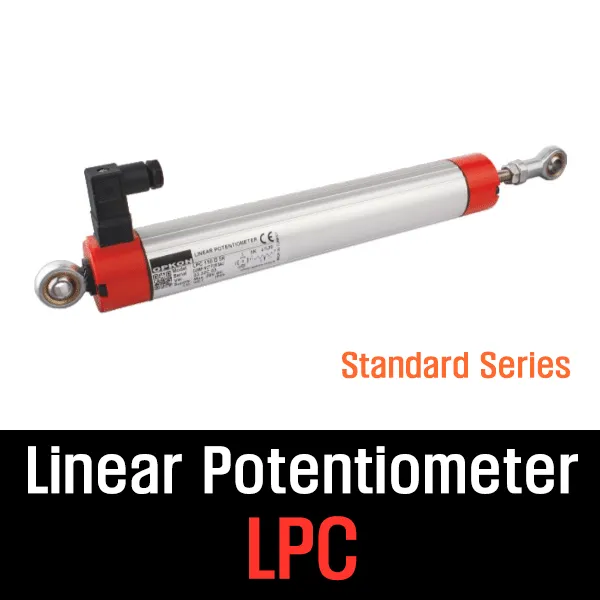

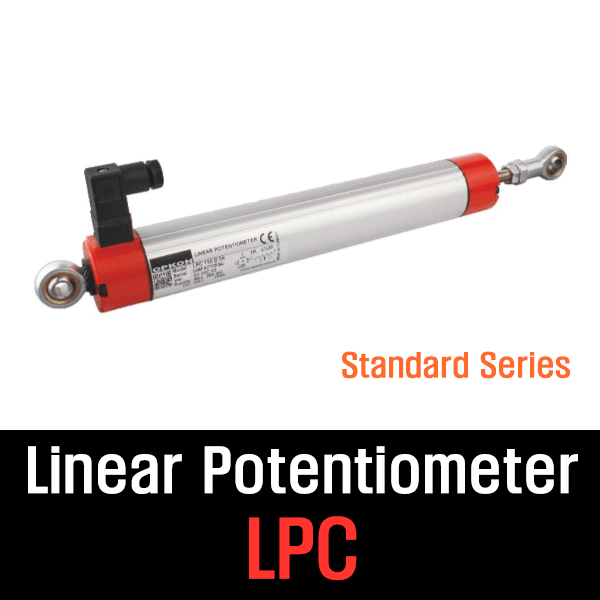

■OPKON LPC 시리즈는 산업용 기계의 직선 변위 (길이 및 위치)를 정밀하게 측정하는

 로드 타입 (Rod Type) 리니어 포텐쇼미터 (Linear Potentiometer)입니다.

양 끝단에 볼 조인트 (Ball Joint) 방식의 마운팅 구조를 적용하여 기계적 편심 및 진동 충격을 완화하는 것이 특징입니다.

■주요 사양 (Technical Specifications)

●측정 스트로크 (Stroke Range): 50 mm ~ 800 mm

●저항 값 (Resistance):

●5 kΩ (50 mm ~ 600 mm 구간)

●10 kΩ (650 mm ~ 800 mm 구간)

●선형성 (Linearity): ±0.05% (스트로크 200mm 초과 기준)

●반복 정밀도 (Repeatability): < 0.01 mm

●기계적 수명: 약 1억 회 (100 Million Movements)

●최대 인가 전압: 28 VDC max

●보호 등급: IP65 (방수/방진)

1,하우징 및 로드 사양: Outer Body Ø38 mm (아노다이징 알루미늄), Rod Ø10 mm (스테인리스 스틸)

2,결선 방식: 4핀 커넥터 타입(C2) 또는 케이블 타입 (1M, 2M5)

■결선 방법 (Pin Connection - C2 Connector 기준)

■모델명 기호 읽는 법 (Ordering Code Ex.)

●LPC - [Stroke] - [Linearity] - [Resistance] - [Connection]

● 예시: LPC-300-D-5K-C2

1, 300: 측정 거리 300 mm

2, D: 선형성 ±0.05%

3, 5K: 내부 저항 5 kΩ

3, C2: 4핀 커넥터 연결 방식
