MLI-T10●MLI-T20●MLI-T30●MLI-T40●MLI-T80●MLI-T100●(MT-5)(MT5)●OPKON Magnetic Linear incremental Encoder●옵콘 마그내틱 리니어 엔코더●Linear driver totempole●옵콘 리니어 엔코더●옵콘 리니어스케일●옵콘 마그내틱 엔코더●(IP66)●(OPKON)

관련자료 (CLICK)

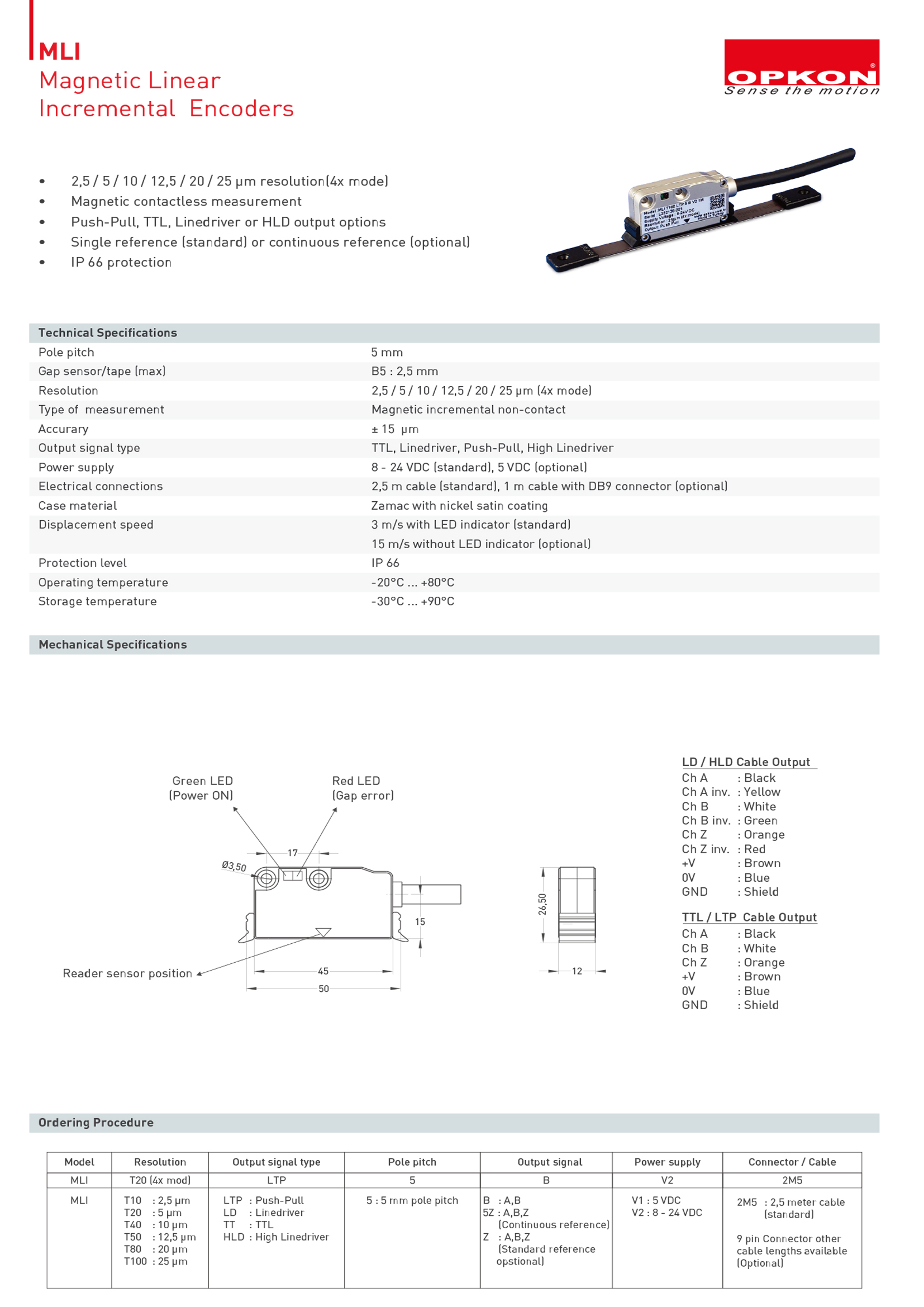

●(MLI-T10) (MLI-T20) (MLI-T30) (MLT-T40) (MLI-T80) (MLI-T100)

●Resolution(micron)=(10) (20) (40) (60) (80) (100)

●speed=(3m/s)

●accuracy=(0.02mm) (0.04mm)

●output type=(LTP, TP / push pull) (TTL, TT) (HTL, HLD)

●supply voltang=(DC5V standard) (8~24VDC optonal)

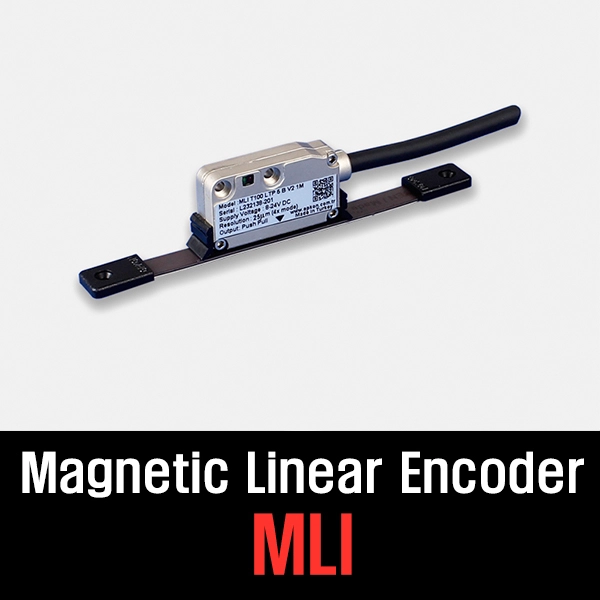

●(only encoder) Magnetic Linear incremental Encoder (IP66)

●MLI-T80-LTP-5-B-V2-5M (5wire) (voltage=8~24VDC) (DME0207)

●old  Model=ML1-T80-LPT-5-B-V2-5M

(Magnetic linear encoder=20 micron) (cable=5m) (pole pitch=5mm)

(output type=LPT /  push-pull) (signal=A, B)

(supply voltang=8~DC24VDC)

●(only encoder) Magnetic Linear incremental Encoder (IP66)

●MLI-T80-LTP-5-5Z-V2-5M (6wire) (voltage=8~24VDC) (csq1116)

(Magnetic linear encoder=20 micron) (cable=5m) (pole pitch=5mm)

(output type=LPT / push-pull) (signal=A, B, Z)

(supply voltang=8~DC24VDC)

●(only encoder) Magnetic Linear incremental Encoder (IP66)

●MLI-T80-LTP-(2B5)-B-V2-5M (5wire) (8~24VDC) (DME9400)

●new model=MLI-T80-LTP-2.5-B-V2-5M (5wire) (8~24VDC) (DME9400)

●(only encoder) Magnetic Linear incremental Encoder (IP66)

●MLI-T80-TT-5-5B-V1-5M (6wire) (voltage=5VDC) (csq4311)

MLI-T80-LD-5-5Z-V1-5M (9wire) (Line drive)(voltage=5VDC ) (csq5419)

●old model=MLI-(2B2)-T80-LTP-B-V2-5M (5wire) (8~24VDC)

●old model=ML1-T80-TP-2.56-(AB)-24V-5M (5wire)

(Magnetic linear encoder=20 micron) (cable=5m) (pole pitch=2.56mm)

(output type=TP / LTP  / totempole) (signal=A, B)

(supply voltang=8~DC24VDC)

●MLI-T80-HLD-5-5Z-V2-5M (9wire) (8~24VDC) (csq4607)

(Magnetic linear encoder=20 micron) (cable=5m) (pole pitch=5mm)

(output type=HLD / High Linedriver) (signal=A, B, Z)

(supply voltang=8~24VDC)

●(only tape, for MLI) Magnetic linear encoder Tape

●MT-5-A40 (for MLI)  (csq1112)

(pole pitch=5mm) (40 micron) (langth=1m)

●(only cover Magnetic cover) (Magnetic bant) (only Magnetic)

●MLI-MT cover-(Magnetic bant) (DME9405)

●Push Pull (LTP=TP)=(supply voltang 8-24VDC)

●Linedriver) (TT or TTL=LD)=(supply voltang 5VDC)

●High Linedriver (HTL= HLD)=(supply voltang  5-24VDC)

●NO Magnetix tape Power IN(only Magnetic encoder)=(Red lamp on)

●Magnetic encoder + Magnetix tape Power IN=(Green Lamp on)

■터키 센서 전문 기업 OPKON(오콘)의 센서 헤드 및 마그네틱 테이프 분리형 리니어 엔코더인 MLI 시리즈 및 MT 센서 테이프 (Magnetic Incremental Linear Encoder System) 사양 정리입니다.

마그네틱 스케일 테이프(MT-5) 상을 비접촉 방식으로 이동하며 위치를 감지하는 증분형(Incremental) 마그네틱 센서 헤드로, 광학식 스케일이 사용되기 힘든 절삭유, 칩, 오일, 분진이 난무하는 공작기계 및 산업용 자동화 설비의 위치 측정에 최적화되어 있습니다.

■주요 특징 (Key Features)

• 헤드/테이프 분리형 비접촉 구조: 센서 헤드(MLI)와 자성 테이프(MT-5)가 분리되어 있어 측정 길이에 제약이 적고 마모가 없음

• 다양한 해상도 모델 (T 시리즈):

  • MLI-T10: 10micron

  • MLI-T20:20 micron

  • MLI-T30: 30micron

  • MLI-T40: 40micron

  • MLI-T80: 80micron

  • MLI-T100: 100micron

• 강력한 방수/방진 보호 등급: IP66 / IP67 등급 몰딩 처리로 절삭유, 유분, 먼지 및 먼지 침투 환경 완벽 방어

• 출력 회로 선택 가능: Push-Pull (Totem-Pole) 및 Line Driver (A, A, B, B, Z, Z) 신호 지원

●Magnetic Linear Encoder ●Magnetic tapes,Aluminum profiles●Press brakes,Roll bending,machines

●shearing machines,General automation applications
