J-6800●(J6800)●(only Analogue output, Digital Differential Pressure transmitter)●Differential Pressure Gauge●(only)아날로그 출력 차압계●아날로그 출력 차압 트랜스미터●차압 센서●차압 게이지●차압센서●(output=4~20mA)●(0.5%FS)●(HWACHI)

J-6800 카탈로그  HWACHI 전체 카탈로그

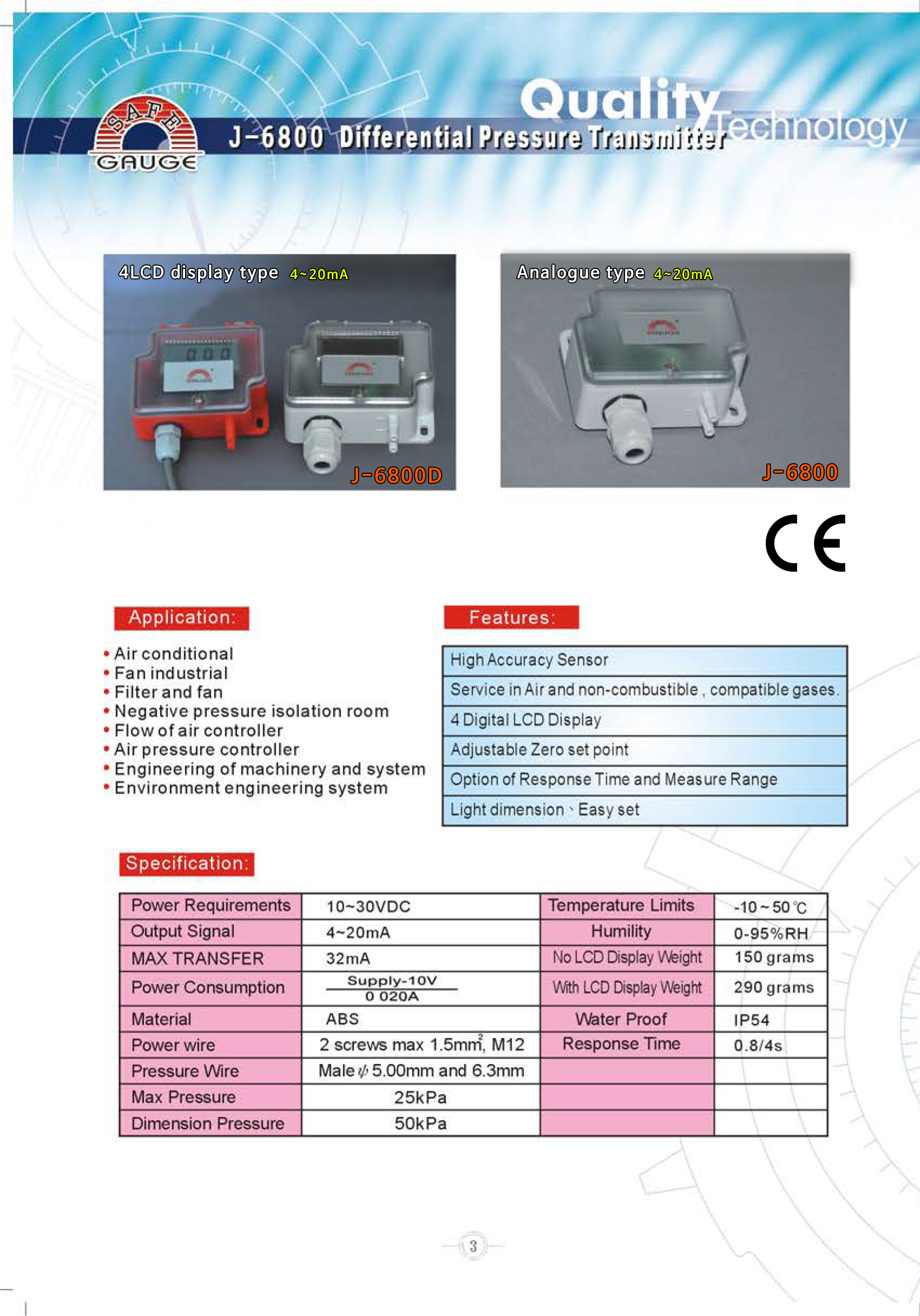

●only Analogue output, Differential Pressure transmiter (0.5%FS)

(power=10~30VDC) (only output=4~20mA) (IP54)

(max pressure=25KPa) (Differential Pressure=50KPa)

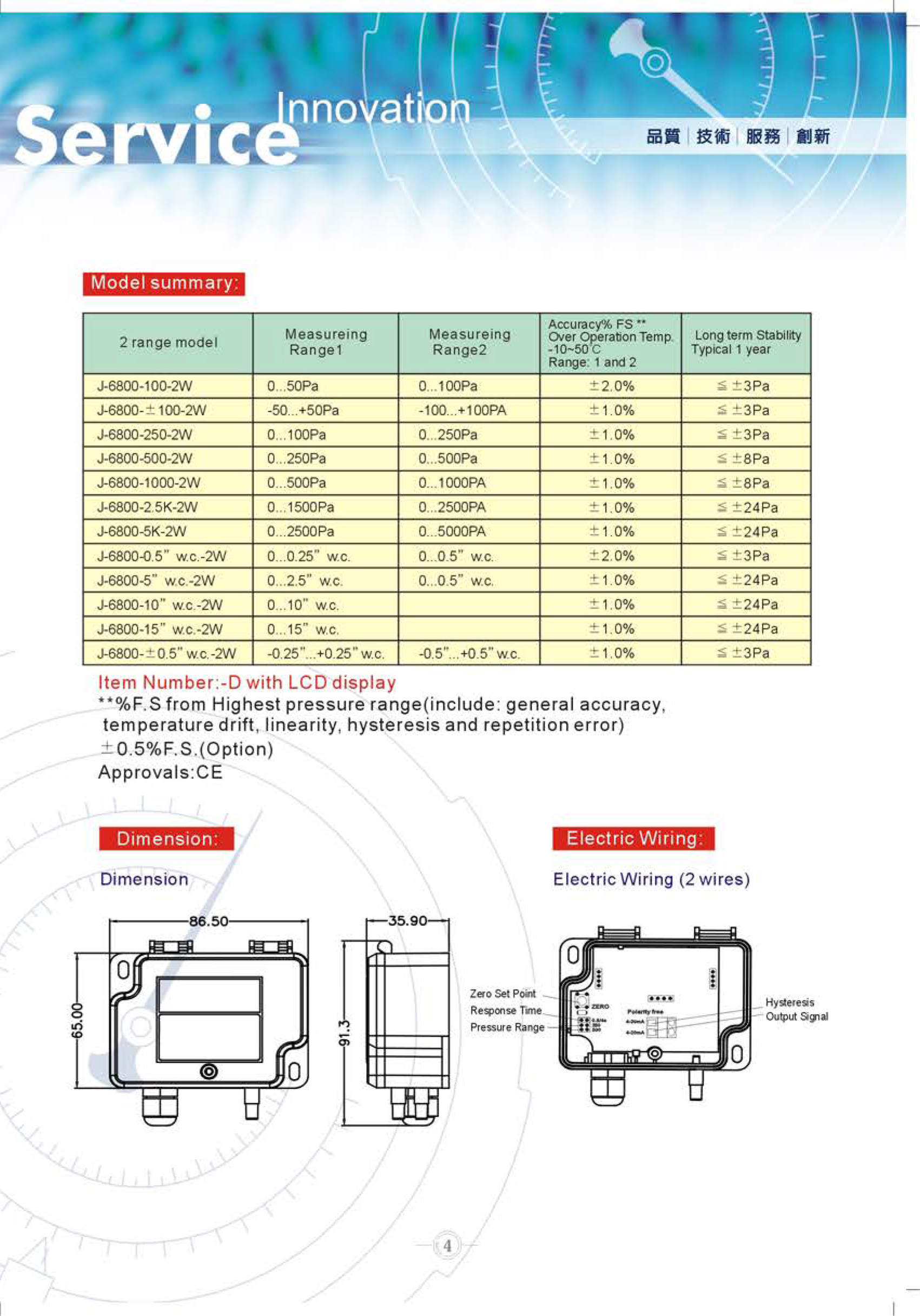

●J-6800-100-2W (0~100Pa) (csq2398)

●J-6800-250-2W (0~250Pa) (csq2399)

●J-6800-500-2W (0~500Pa) (csq2593)

●J-6800-5K-2W (0~5000Pa) (csq2594)

●J-6800-2.5K-2W (0~2500Pa) (DME9718)

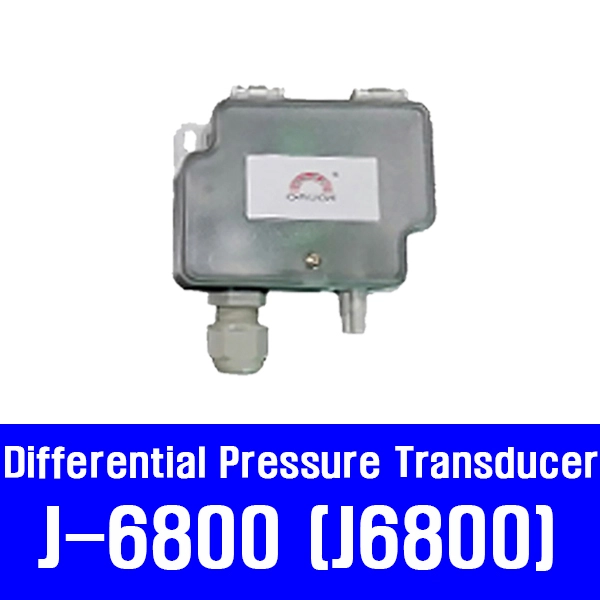

■HWACHI J-6800은 화치(HWACHI) 브랜드의 보급형 초소형 미차압 트랜스미터 (Low Differential Pressure Transmitter)입니다.

공조 덕트, 에어 필터, 클린룸의 미세 차압 및 풍압을 측정하여 4~20mA 또는 0~5V/0~10V 표준 전기 신호로 전환해 주는 경제형 센서입니다.

상위 라인업인 J-7800 시리즈보다 한 단계 더욱 슬림하고 컴팩트하게 설계되어 장비 내부에 매립하거나 협소한 제어반에 장착하기에 용이합니다.

■주요 특징 및 구분

●컴팩트한 케이싱: 플라스틱 하우징으로 무게가 매우 가볍고, 케이블 글랜드(Cable Gland)가 내장되어 있어 현장 배선 작업 및 결선 보호가 유리합니다.

●디스플레이 파생형 (J-6800D): 현장 표시창이 필요한 경우 전면에 소형 LCD 수치 지시창이 탑재된 J-6800D 모델로 구분됩니다.

●주요 용도: AHU / HVAC 공조기 1차/2차 필터 막힘 (차압) 감지, 빌딩 환기 덕트 압력 제어, 소형 펜/송풍기 동작 상태 감시.

●1mmmH2O=0.009807KPA=9.80665PA=0.073556mmHg    =0.000098bar=0.098066mpa=0.001422psi

●1kpa=1000PA=101.971626mmH2O=7.50017mmHg  =0.01bar=10mba=0.145038psi

●500mmH2O=4.9KPA=4903.32478Pa=0.049033bar    =0.0049033mpa=49.033248mb=0.71117psi=36.77796mmHg

●300mmH20=2.941995KPA=2941.99487PA=0.02942bar    =0.002942mpa=29.41994mb=0.426702psi=22.066776mmHg
