RAT Series 카탈로그  RAT Series 코드번호

●RAT-xxx-DA (air return type Pneumatic Actuator )

●(double) Pneumatic Actuator

●RAT032-DA (double) (DME1594)

●RAT052-DA (double) (DME1595)

●RAT063-DA (double) (DME1596)

●RAT075-DA (double) (DME1597)

●RAT083-DA (double) (DME1598)

●RAT092-DA (double) (DME5249)

●RAT105-DA (double) (DME5250)

●RAT125-DA (double) (DME5251)

●RAT125-DA (double) (DME5706)

●RAT140-DA (double) (DME5252)

●RAT160-DA (double) (DME5253)

●RAT190-DA (double) (DME5254)

●RAT210-DA (double) (DME5255)

●RAT240-DA (double) (DME5256)

●RAT270-DA (double) (DME5257)

●RAT300-DA (double) (DME5258)

●RAT350-DA (double) (DME6783)

●RAT400-DA (double) (DME6784)

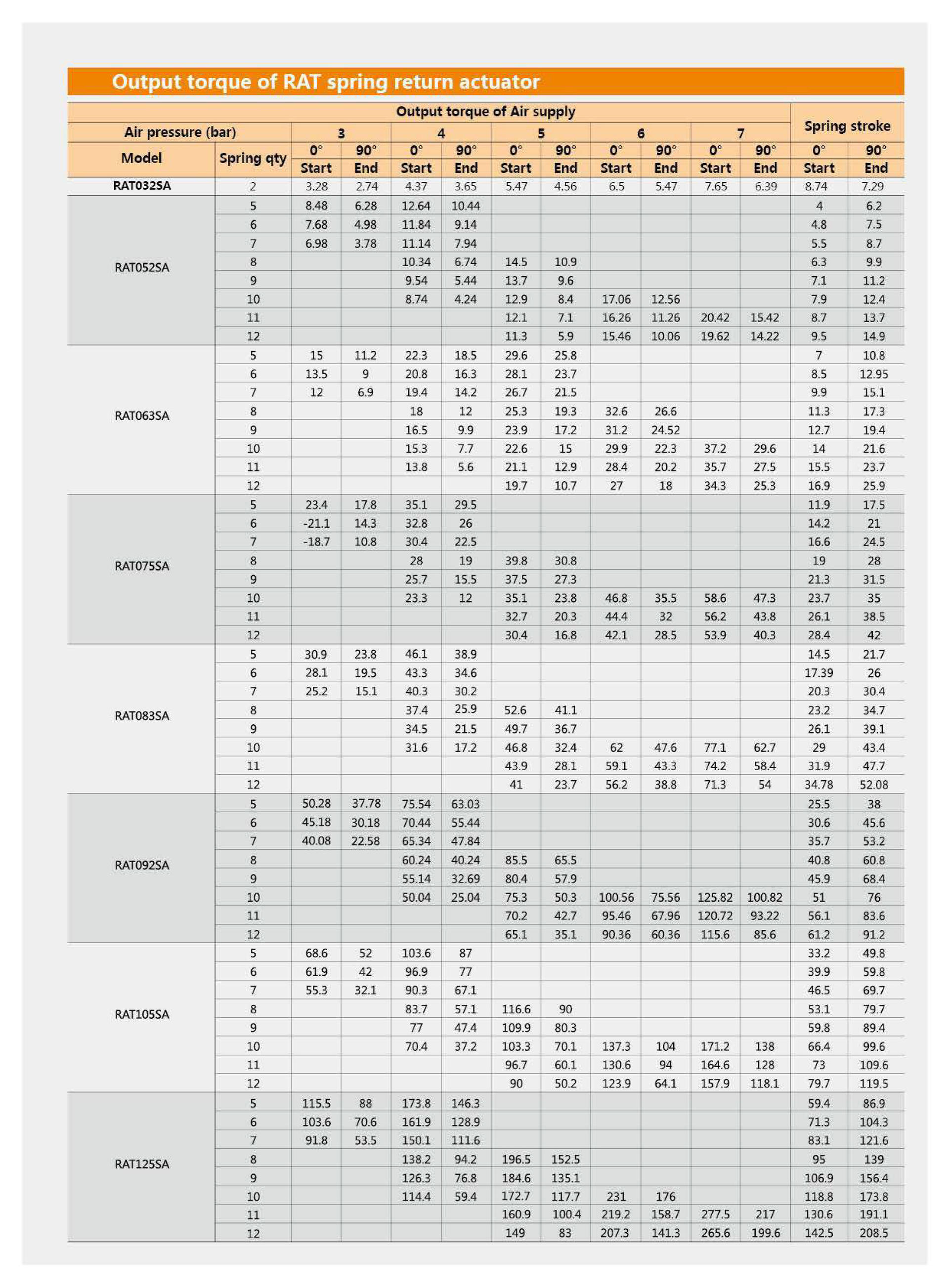

●RAT-xxx-SA (spring return type Pneumatic Actuator)

●(single) Pneumatic Actuator

●RAT032-SA (spring return) (DME6785)

●RAT052-SA (spring return) (DME6786)

●RAT063-SA (spring return) (DME6787)

●RAT075-SA (spring return) (DME6788)

●RAT083-SA (spring return) (DME6789)

●RAT092-SA (spring return) (DME6790)

●RAT105-SA (spring return) (DME6791)

●RAT125-SA (spring return) (DME6792)

●RAT140-SA (spring return) (DME6793)

●RAT160-SA (spring return) (DME6794)

●RAT190-SA (spring return) (DME6795)

●RAT210-SA(spring return) (DME6796)

●RAT240-SA (spring return) (DME6797)

●RAT270-SA (spring return) (DME6798)

●RAT300-SA (spring return) (DME6799)

●RAT350-SA (spring return) (DME6800)

●RAT400-SA (spring return) (DME6801)

●RAT092 ●RAT105 ●RAT125 ●RAT140 ●RAT160 ●RAT190

●RAT210 ●RAT240 ●RAT270 ●RAT300 ●RAT350 ●RAT400

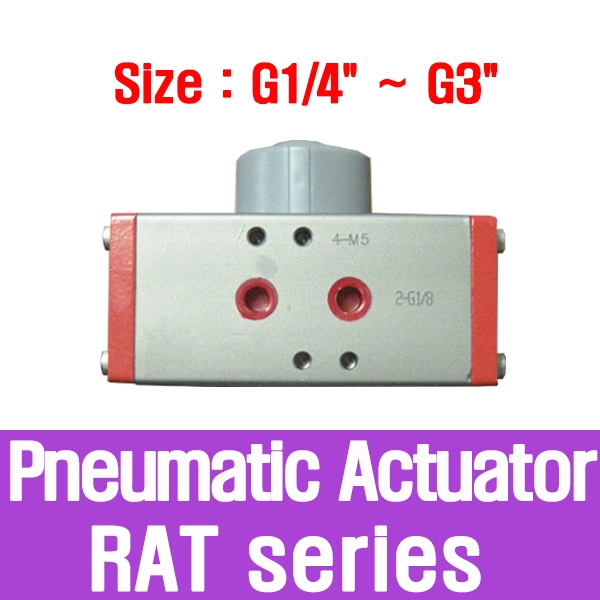

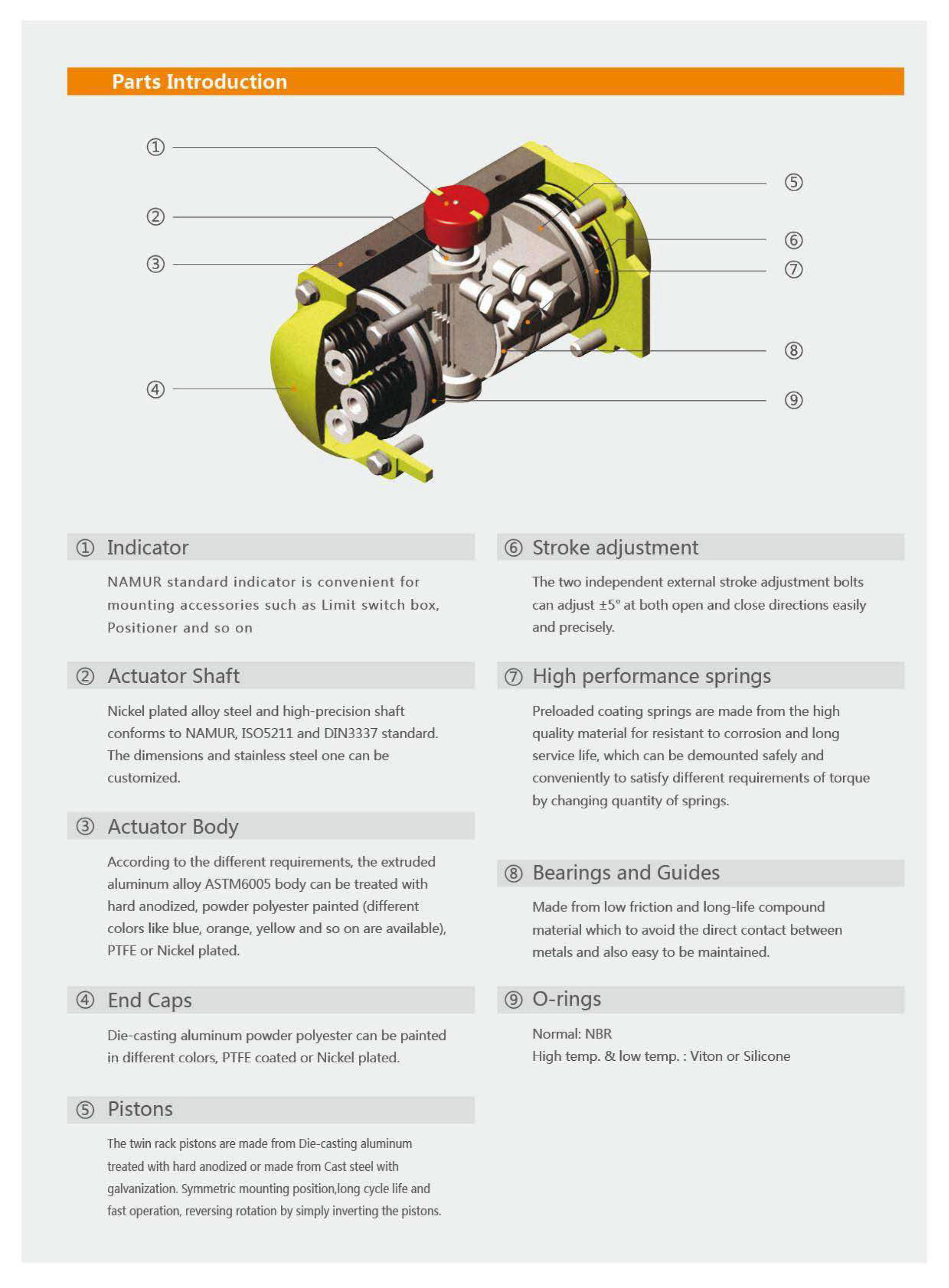

■RFS RAT / RTA 시리즈 공압 회전식 액추에이터 (Pneumatic Rotary Actuator) 사양 및 주요 특징입니다. 90° 회전(Quarter-turn) 방식의 공압 볼 밸브, 버터플라이 밸브 및 플러그 밸브 자동화 구동에 적용되는 랙 앤 피니언(Rack & Pinion) 구조의 전문 실린더 액추에이터 제품군입니다.

 ISO5211 표준 및 NAMUR 규격을 준수하는 공압 구동부로 주로 자동화 배관 시스템에 적용됩니다.

■주요 모델 및 작동 방식 구분

■기술 사양 (Specifications)

• 제품 규격 (Bore Size): RTA032 ~ RTA400 (소형부터 대형 밸브용까지 광범위 라인업)

• 제조 / 유통 브랜드: RFS (호환 표기: RAT, ART 시리즈)

• 구동 구조: 랙 앤 피니언 방식 (Rack & Pinion) - 두 개의 피스톤이 대칭으로 작동하여 토크 전달 효율 극대화

• 회전 각도: 90° ± 5° (양방향 스트로크 조절 스크루 내장)

• 공급 공기 압력: 2.5 ~ 8.0 bar (0.25 ~ 0.8 MPa)

• 바디 재질: 알루미늄 합금 (Hard Anodized 아노다이징 표면 처리 - 내식성/내마모성 우수)

• 표준 마운팅 규격:

  • 밸브 결합부: ISO 5211 표준 플랜지 & 스퀘어 드라이브

  • 악세서리 결합부: NAMUR 표준 (솔레노이드 밸브 4V310B/4V320B 등 직결)

  • 상부 결합부: VDI/VDE 3845 표준 (리미트 스위치 박스, 포지셔너 REP-1000R 장착)

• 사용 온도 범위: -20°C ~ +80°C (고온용 NBR/Viton 옵션 가능)

■핵심 유용성 및 특징

1. 국제 표준 규격(ISO 5211 / NAMUR) 완벽 호환:

   • 밸브 본체 조립면은 ISO 5211 규격을 준수하여 규격화된 볼/버터플라이 밸브와 직접 조립되며, NAMUR 단면 처리로 나무라 솔레노이드 밸브를 배관 없이 직접 조립할 수 있습니다.

2. 컴팩트한 고토크 출력 및 우수한 내구성:

   • 고강도 듀얼 피스톤 랙 앤 피니언 구조를 채택하여 작동 응답속도가 빠르고, 정밀 기어 가공을 통해 고압 유체 배관에서도 강력한 개폐 토크를 전달합니다.

3. 양방향 스트로크 정밀 조절 (Stroke Adjustment):

   • 양쪽 캡의 스톱 볼트를 이용하여 90° 회전 각도를 ±5° 범위 내에서 미세 조정할 수 있어, 밸브 시트 밀착력과 정밀 정지 위치를 쉽게 맞출 수 있습니다.

■주요 적용 분야

• 공압 자동 볼 밸브 & 버터플라이 밸브: 플랜트, 수처리, HVAC 유체 배관 자동화

• 화학 / 석유화학 / 가스 파이프라인: 폭발 위험 구역 내 공압 자동 제어 밸브 라인

• 비상 차단 시스템 (ESD): 단동형(Spring Return) 적용을 통한 공압 상실 시 자동 밸브 차단 라인
