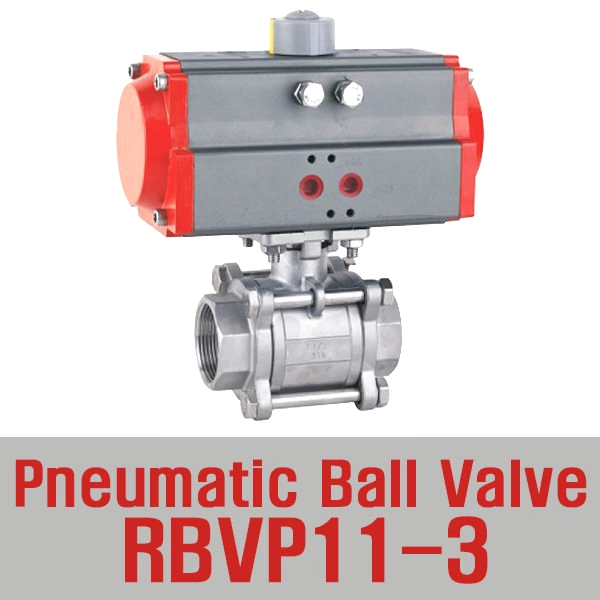

RBVP11-3●2/2way 3pcs SUS304 SUS316 Pneumatic Actuater with Ball Valve●RFS Pneumatic Actuater Ball valve●RFS 스크류 타입 뉴마틱 볼밸브●RFS 스크류 뉴마틱 볼 밸브 엑추레다●RFS 스크류 뉴마틱 엑추레다 볼 밸브●(0~16bar)●(RFS)

RBVP11-3 카탈로그  RBVP11-3 상세보기

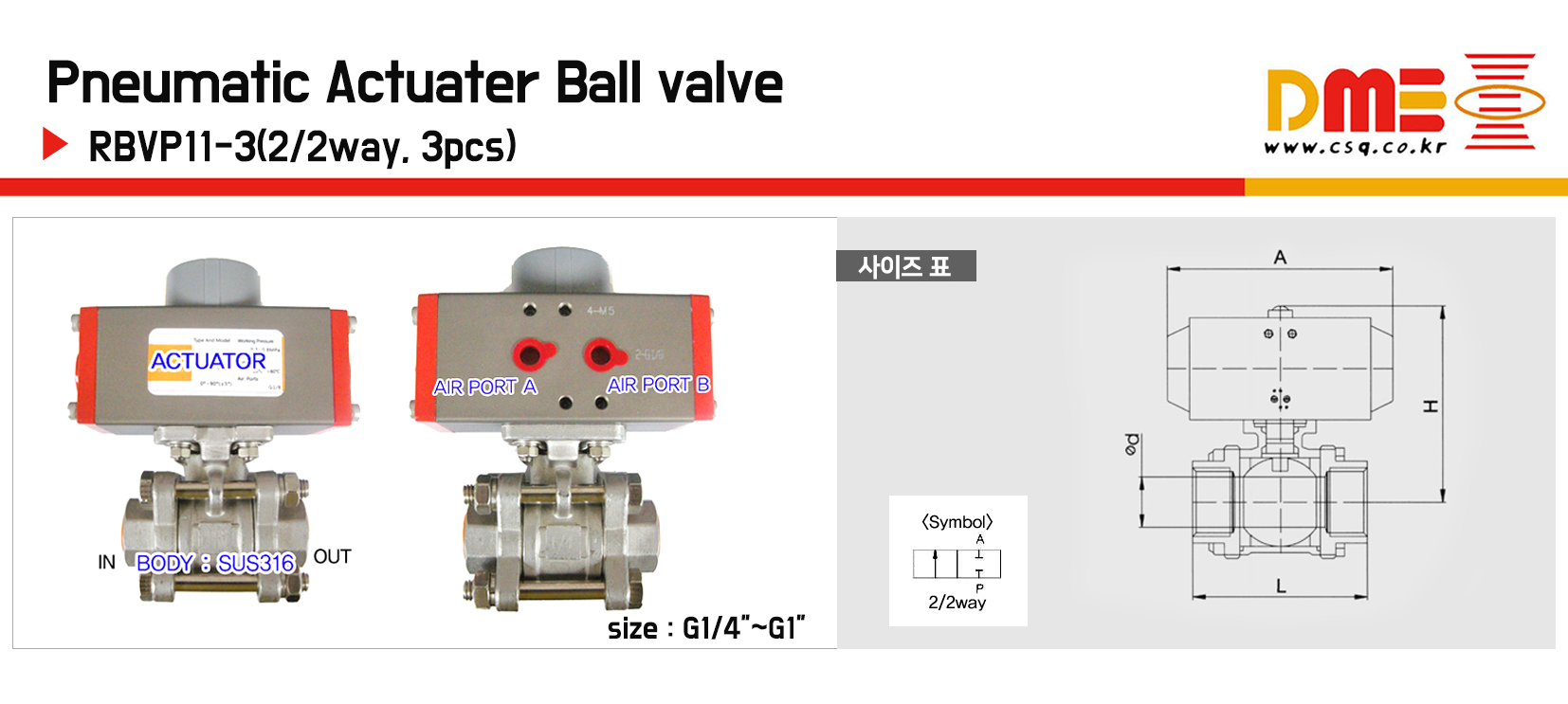

● RBVP11-3 (2/2way, 3pcs, female, screw type)

●valve body material=(SUS304) (SUS316)

●(2/2way, 3pcs, PN16) (body=SUS304)

●(female, screw type, Pneumatic actuator ball valve)

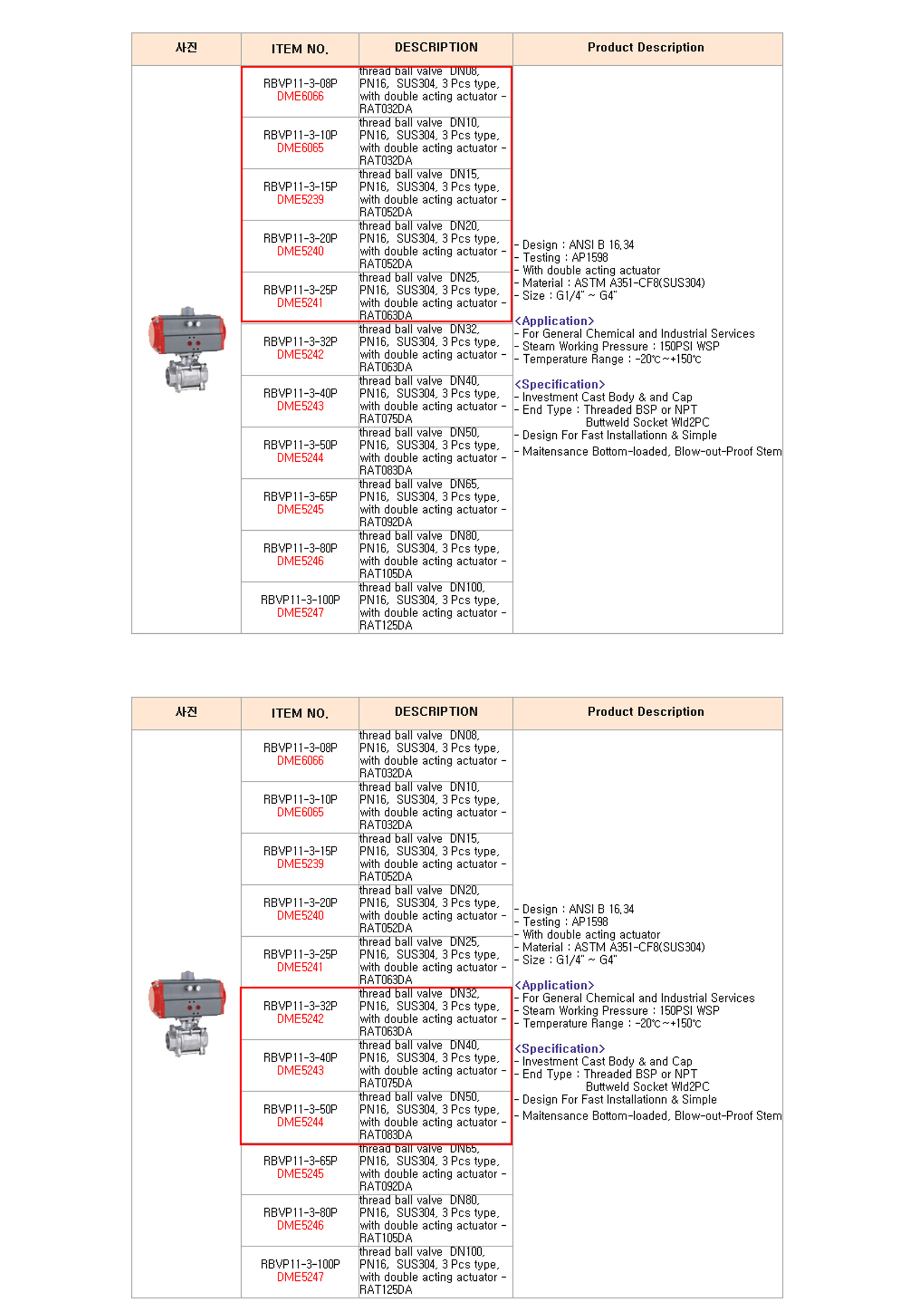

●RBVP11-3-08P (DME6066)

(RBVP11-3-08P-DM=DME6823) + (Actuater=RAT032DA)

●RBVP11-3-10P (DME6065)

(RBVP11-3-08P-DM=DME6824) + (Actuater=RAT032DA)

●RBVP11-3-15P -(RTA032DA)

(RBVP11-3-08P-DM=DME6825) + (Actuater=RAT032DA)

●RBVP11-3-15P-(RTA052DA) (DME5239)

(RBVP11-3-15P-DM) + (Actuater=RAT052DA)

●RBVP11-3-20P (DME5240)

(RBVP11-3-20P-DM=DME6826) + (Actuater=RAT052DA)

●RBVP11-3-25P (DME5241)

(RBVP11-3-25P-DM=DME6809) + (Actuater=RAT052DA)

●RBVP11-3-32P (DME5242)

(RBVP11-3-32P-DM=DME6827) + (Actuater=RAT063DA)

●RBVP11-3-40P (DME5243)

(RBVP11-3-40P-DM=DME6828) + (Actuater=RAT075DA)

●RBVP11-3-50P (DME5244)

(RBVP11-3-50P-DM=DME6829) + (Actuater=RAT083DA)

●RBVP11-3-65P (DME5245)

(RBVP11-3-65P-DM=DME6830) + (Actuater=RAT092DA)

●RBVP11-3-80P (DME5246)

(RBVP11-3-80P-DM=DME6831) + (Actuater=RAT105DA)

●RBVP11-3-100P (DME5247)

(RBVP11-3-100P-DM=DME6832) + (Actuater=RAT125DA)

●(2/2way,3pcs, PN16) (body=SUS304)

●(socket weld type, Pneumatic actuator ball valve)

●RBVP11-3-32P (socket weld) (DME2727)

(JIS B2316/PN16) + (Actuater=RAT063DA)

●RBVP11-3-40P (socket weld) (DME2728)

(JIS B2316/PN16) + (Actuater=RAT075DA)

●RBVP11-3-50P (socker weld) (DME2729)

(JIS B2316/PN16) + (Actuater=RAT083DA)

●RBVP11-3-65P (socket weld) (DME2730)

(JIS B2316/PN16) + (Actuater=RAT092DA)

●(2/2way,3pcs, PN16) (body=SUS316)

●(female,screw type, Pneumatic actuator ball valve)

●RBVP11-3-25R (SUS316)

(female DN25/PN16) + (Actuater=RAT052DA) (DME2821)

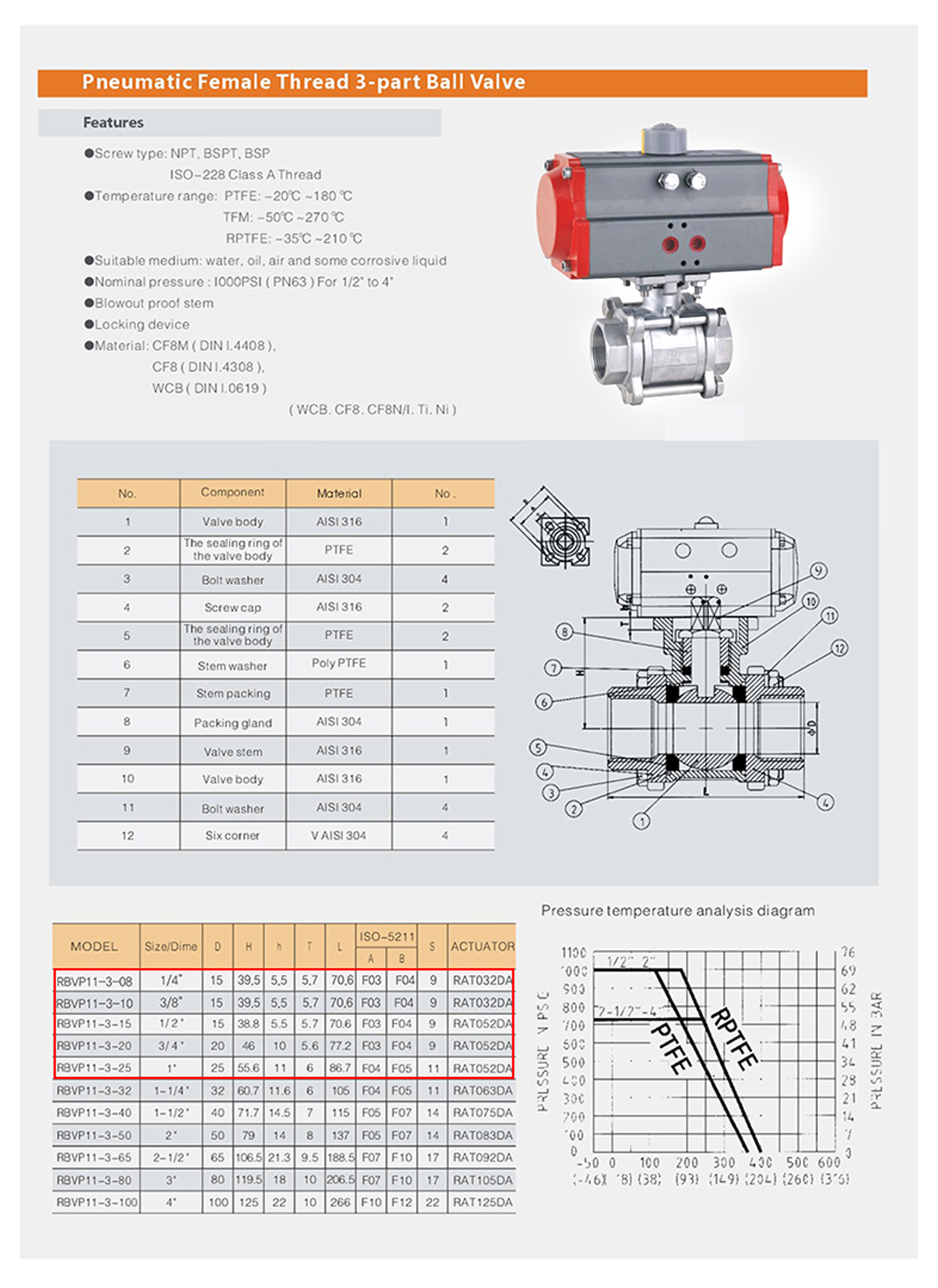

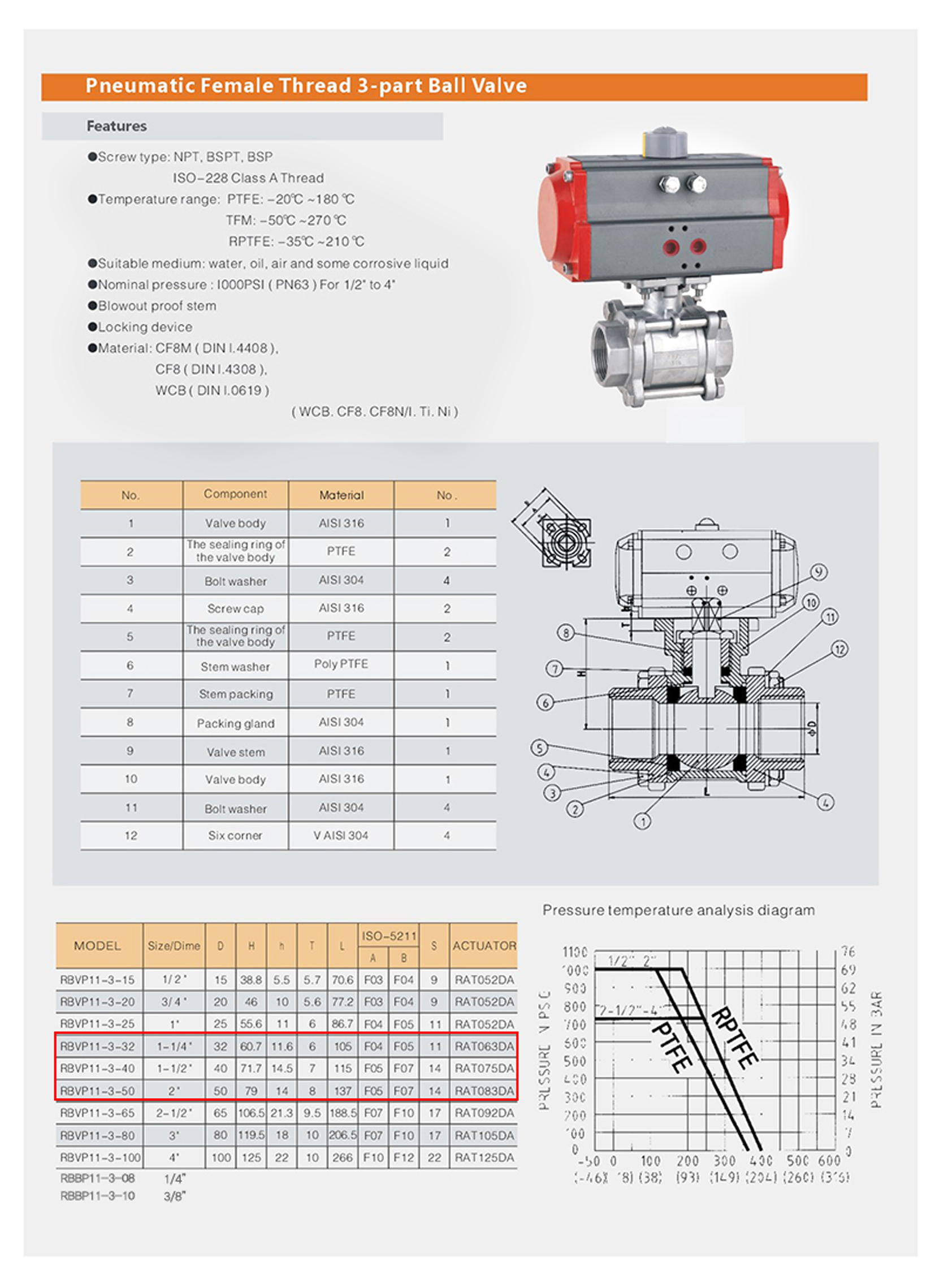

●Pneumatic Inner Thread Ball valve

●공기식볼밸브 ●공기식뉴매틱볼밸브 ●뉴마틱엑츄레다밸브

■RFS RBVP11-3 공기식 뉴매틱 볼밸브(Pneumatic Ball Valve)는

압축 공기의 힘을 이용해 밸브 내부의 구형(Ball) 디스크를 90도 회전시켜 유체의 흐름을 개폐하거나 제어하는 자동 밸브입니다.

■전동 밸브 대비 동작 속도가 매우 빠르고 폭발 위험이 있는 방폭 구역에서도 안전하게 사용할 수 있어 산업 자동화 라인 및 공정 배관에 넓게 적용됩니다.

■작동 방식 구분

●복동식 (Double Acting): 열림과 닫힘 동작 모두에 공기압을 공급하는 방식입니다. 공기압 유지가 안정적이며 구조가 단순하여 공정 자동화에 가장 보편적으로 쓰입니다.

● 단동식 (Single Acting / Spring Return): 공기압으로 한쪽 방향(예: 열림)을 작동시키고, 공기 공급이 중단되면 내부 스프링의 힘으로 자동 복귀(예: 닫힘)하는 방식입니다. 정전이나 비상 시 안전 확보(Fail-Safe) 목적으로 적용합니다.

■주요 구성 요소를 통한 기능 확장

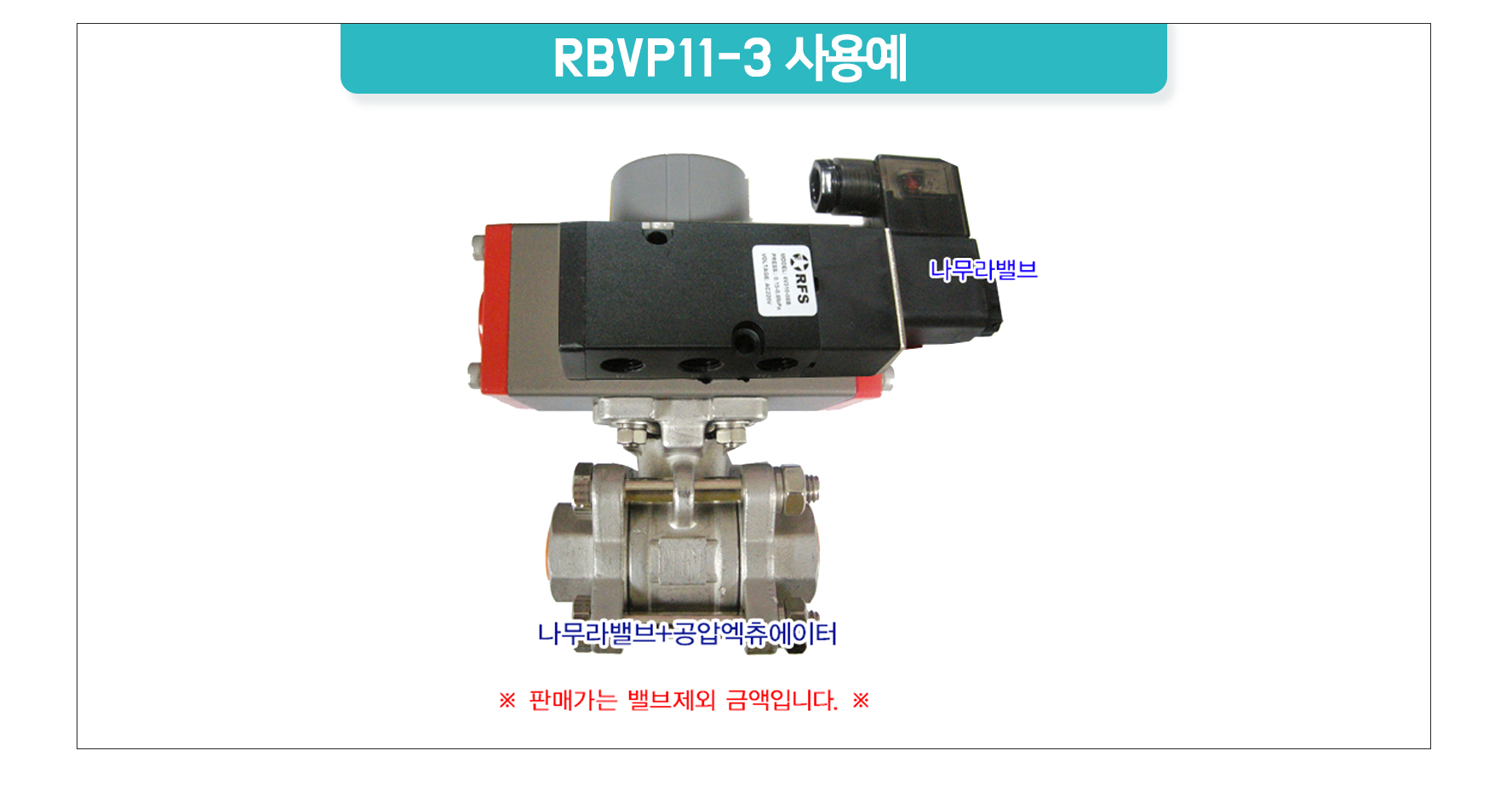

● 솔레노이드 밸브 (Solenoid Valve): 전기 신호(DC 24V 또는 AC 110/220V)를 받아 액추에이터로 들어가는 공기 흐름의 방향을 전환해 줍니다.

● 리미트 스위치 박스 (Limit Switch Box): 밸브의 열림/닫힘 상태를 제어반(PLC 등)으로 전송하여 원격으로 상태를 감시하게 합니다.

● 포지셔너 (Positioner): 4-20mA 전류 신호를 받아 밸브 개도율을 정밀하게 조절함으로써 유량 제어 역할을 수행합니다.

■재질 및 연결 방식 선정 기준
