VP640●VP641●VP643●VP644●VP645●2/2way Plastic Pneumatic Plastic Ball valve●RFS Plastic Pneumatic Plastic Ball valve●RFS 뉴마틱 플라스틱 볼 밸브●RFS 플라스틱 바디 뉴마틱 엑츄레다 볼 밸브●RFS 플라스틱 바디 엑츄레다 볼밸브●(0~10bar)●(RFS)

VP64 Series 카탈로그  VP64 Series 상세보기

●pneumatic plastic actuator (with double actuator)

●VP64 ●VP640 ●VP641 ●VP643 ●VP644 ●VP644

●pneumatic plastic actuator (with double actuator)

●VP640-15-PVC

●VP641-15-CPVC

●VP643-15-PVDF

●VP644-15-FRPP

●VP645-15-ABS

●VP640-15-PVC

●VP641-15-CPVC

●VP643-15-PVDF

●VP644-15-FRPP

●VP645-15-ABS

●pneumatic plastic actuator valve (with double actuator)

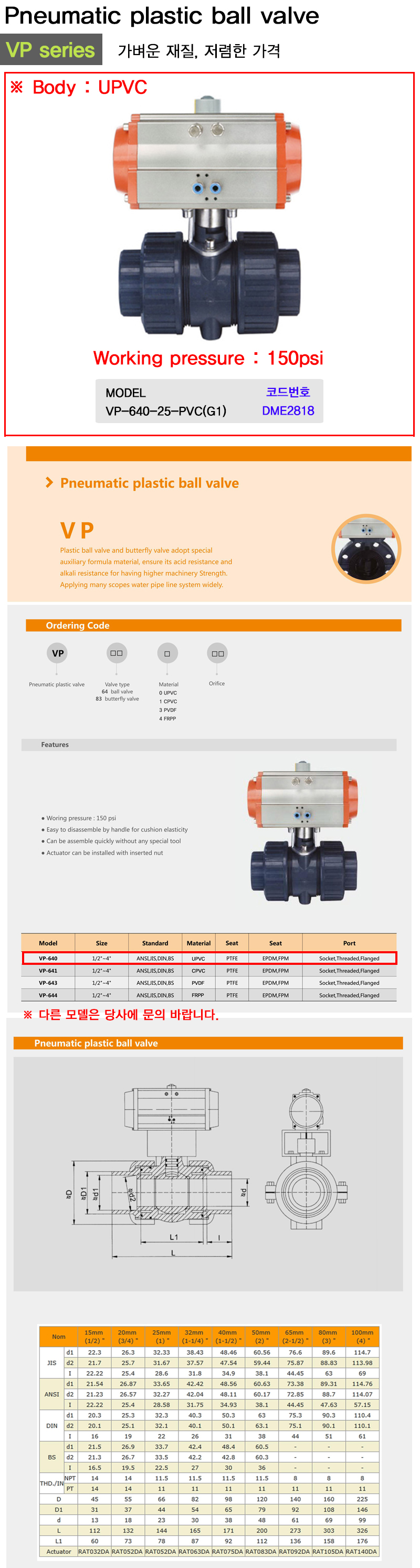

●VP640-25-PVC (G1 F) (DME2818)

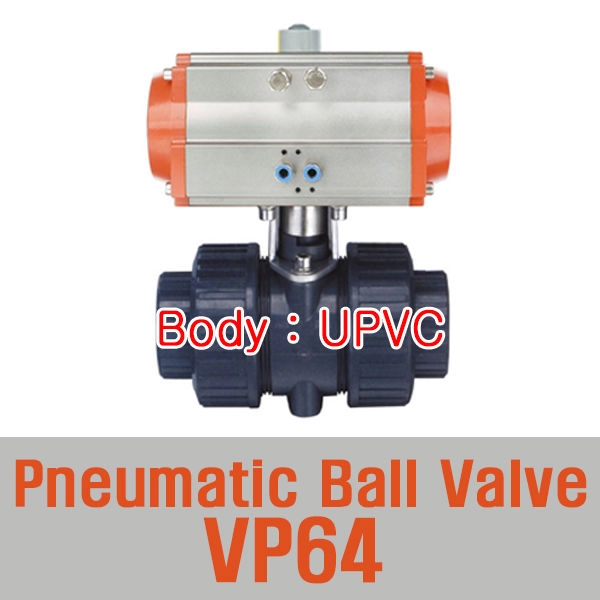

■RFS VP640 시리즈 플라스틱(PVC / CPVC / PP / PVDF) 공압 볼 밸브 (Plastic Body Pneumatic Actuator Ball Valve) 사양 및 주요 특징입니다. 내화학성과 내식성이 뛰어난 플라스틱 플랜지/소켓 밸브 본체에 RFS 공압 회전식 액추에이터가 결합된 2/2-Way 자동화 온/오프 전문 밸브 제품군입니다.

강산, 강알칼리 약품, 염수, 초순수 등 금속재(SUS, C3604 등) 밸브 사용 시 부식 및 금속 이온 용출 위험이 있는 특수 유체 배관에 최적화되어 있습니다.

■모델 세부 구분 (VP640~VP645)

■기술 사양 (Specifications)

• 제조 /  RFS

• 밸브 구조: 2/2-Way 유니온 소켓 / 플랜지 타입 (True Union Ball Valve Type)

• 시트/오링 재질: EPDM (표준 약품용) 또는 FKM / VITON (고농도 산/유기용제용)

• 배관 접속 방식:

  • 소켓 타입 (Socket / Threaded): ANSI, DIN, JIS 소켓 융착 및 나사산

  • 플랜지 타입 (Flanged): JIS 10K, DIN PN10/PN16 플랜지

• 사용 압력 범위: 0 ~ 10 bar (0 ~ 1.0 MPa / 플라스틱 바디 압력 규격)

• 구동 방식 (Actuator): 복동형 (Double Acting) 또는 단동형 (Single Spring Return)

• 공급 공기 압력: 4 ~ 8 bar (액추에이터 구동용 압축공기)

■핵심 유용성 및 특징

1. 완벽한 비금속 내식성 및 중량 절감:

   • 유체 접촉부가 100% 플라스틱(UPVC/CPVC/PP/PVDF)과 테프론/EPDM/FKM 소재로 구성되어 부식이나 녹 발생이 없으며, 금속 밸브 대비 중량이 가벼워 플라스틱 파이프라인의 처짐 현상을 방지합니다.

2. 트루 유니온(True Union) 구조를 통한 유지보수 편의성:

   • 배관을 잘라내지 않고도 양측 유니온 넛트만 풀어내면 중앙 바디 블록을 손쉽게 분리하여 시트 및 오링 교체 세척 작업이 가능합니다.

3. 0~10 bar 정밀 차단 및 직결 액추에이터:

   • ISO 5211 상부 마운팅 패드를 통해 RFS 공압 액추에이터와 직결되며, 10 bar 내 압력 조건에서 테프론 볼 시트 밀착을 통해 완벽한 차단 성능을 구현합니다.

■주요 적용 분야

• 반도체 / LCD / 도금 설비: 초순수(UPW) 라인, 강산/강알칼리 에칭액, 도금액 이송 배관

• 수처리 및 하수종말처리장: 차염산나트륨(락스), 가성소다(NaOH), 황산(H2SO4) 투입 자동 밸브

• 해수 양식장 및 화학 플랜트: 염수, 해수, 부식성 기체 및 유기 약품 제어 배관
