●(CS1-PR) Process Indicator (Power supply=AC115/230V)

●Dimensions=(W=96mm, H=48mm, D=72mm)

●CS1-PR-AV-N-E24-A (DME0997)

(input=0~10V, 0(4)~20mA, all in one) (output=NO) (Excitation=DC24V)

●CS1-PR-AV-R1-E24-A (DME0998)

(input=0~10V, 0(4)~20mA, all in one) (output=1Relay) (Excitation=DC24V)

●CS1-PR-AV-I-E24-A (DME0995)

(input=0~10V, 0(4)~20mA, all in one)

(output=0~10mA, 0(4)mA~20mA) (Excitation=DC24V)

●CS1-PR-AV-8-E24-A (DME0996)

(input=0~10V, 0(4)~20mA, all in one) (output=RS485) (Excitation=DC24V)

●(CS1-PR) Process Indicator (Power supply=AC115/230V)

●Dimensions=96mm(W)*48mm(H)*72mm(D)

● CS1-PR-AV-V-E24-A

(input=0~10V, 0(4)~20mA, all in one) (output=0(1)~5V / 0~10V) (Excitation=DC24V)

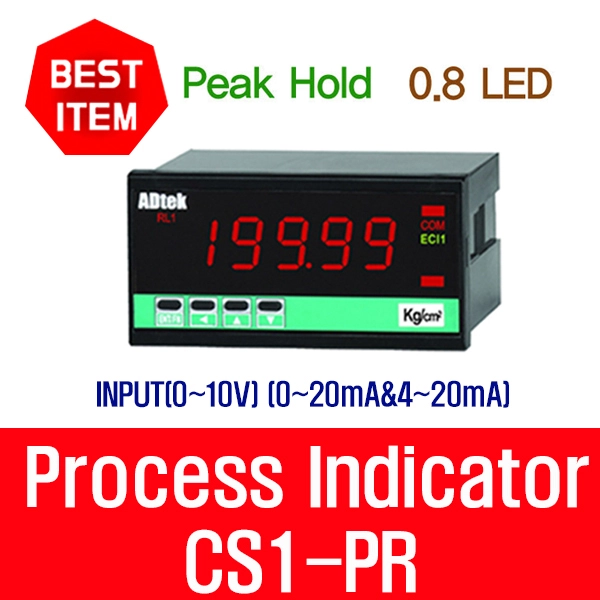

■ADTek CS1-PR 시리즈 표준 프로세스 / 압력 센서 디지털 인디게이터

본 제품은 산업 현장의 다양한 센서(압력 센서, 온도/습도 센서, 유량계, 수위계 등)에서 출력되는 DC 전압/전류 공정 신호(0~10V, 4~20mA 등)를 입력받아 실시간 측정값(압력, 온도, 유량 등)으로 정밀 스케일링하여 표시하고, 경보 출력 및 재전송 출력을 수행하는 ADTek의 표준 판넬 타입 프로세스 인디게이터입니다.

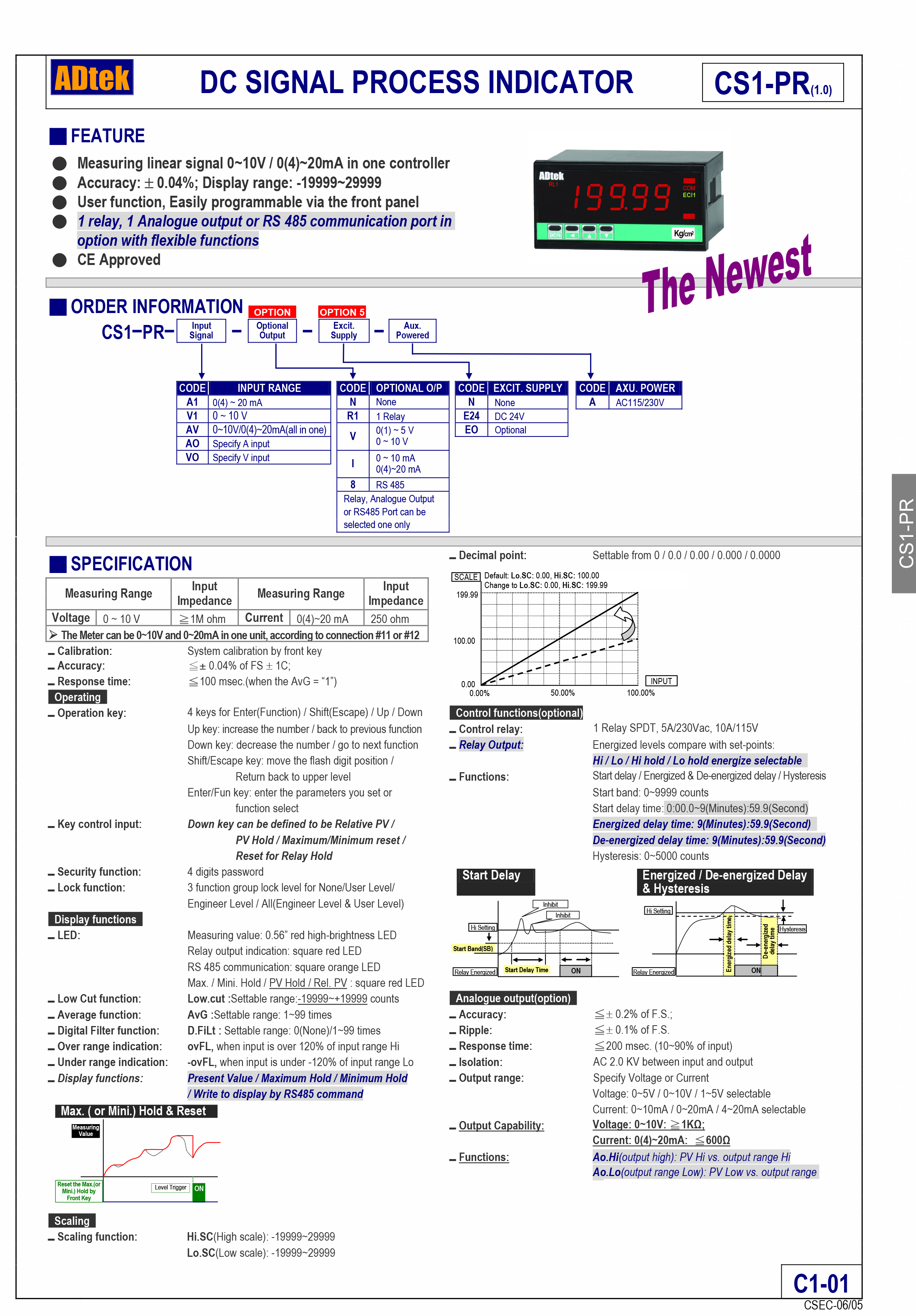

1. 세부 라인업 및 모델 파생 구조

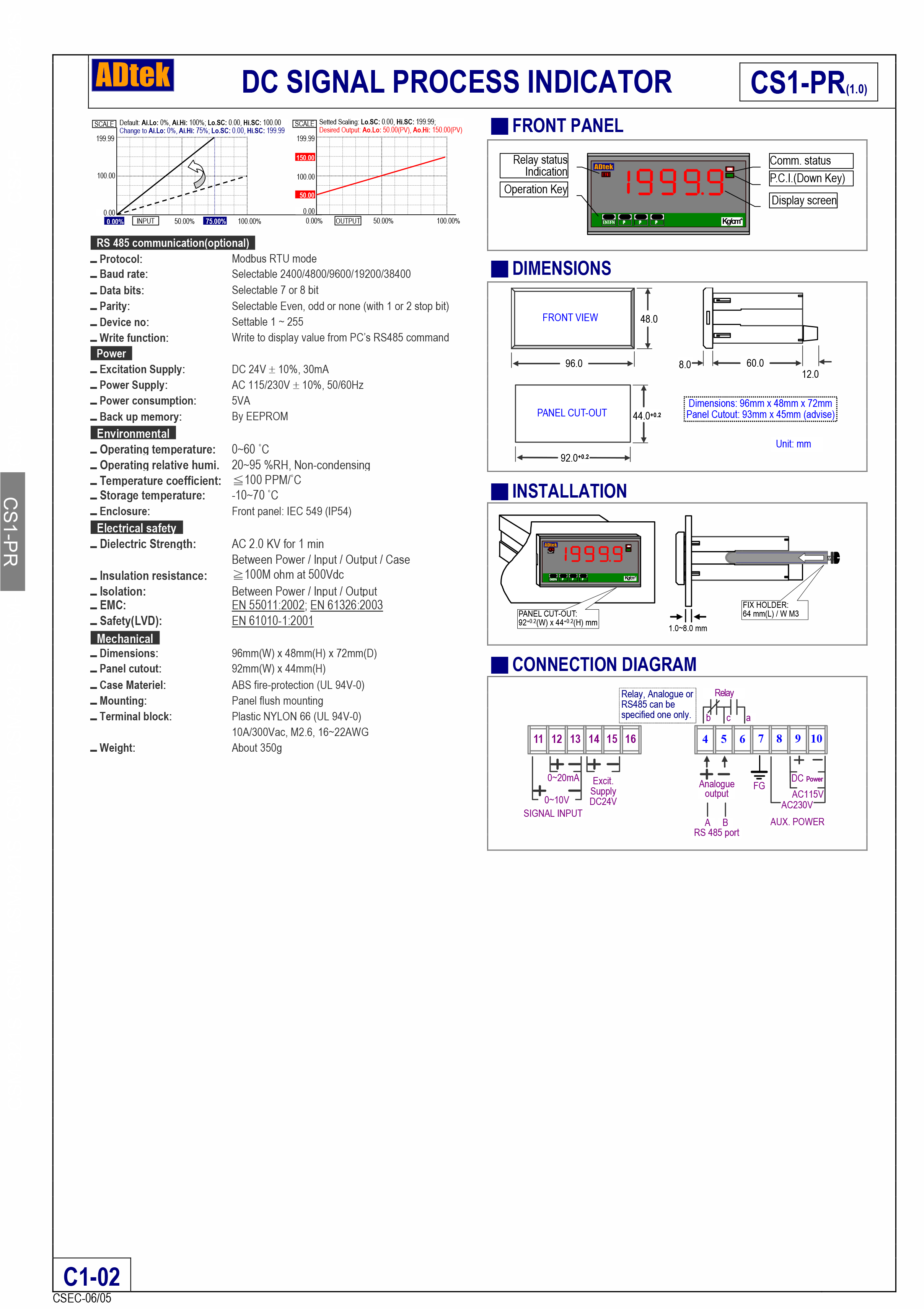

■ 핵심 성능 및 외형 사양

• 제조사 및 대표 모델: ADTek / CS1-PR 시리즈 (CS1PR)

• 외형 규격 (Standard DIN): 가로(W) 96mm × 세로(H) 48mm × 깊이(D) 72mm (표준 DIN 1/8 규격)

• 판넬 타공 크기 (Panel Cut-out): 92mm (W) × 45mm (H)

• 표시 방식: 고휘도 5자리(or 4자리) LED 디스플레이 (원거리 및 어두운 제어반 내 뛰어난 시인성)

• 입력 신호 (Universal Process Input):

  • DC 전압: 0~5V, 1~5V, 0~10V 등

  • DC 전류: 0~20mA, 4~20mA 등 (압력 트랜스미터 표준 신호 대응)

• 센서 전원 공급 (Excitation Power Supply): DC 24V / DC 12V 센서 전원 내장 (2선식/3선식 압력 트랜스미터에 직접 전원 공급 가능)

■ 주요 기능 및 제어 특성

1. 자유로운 디지털 스케일링 (Digital Scaling):

   • 입력되는 아날로그 신호(예: 4~20mA)를 원하는 압력/측정 범위(예: 0.00~10.00 bar)로 전면 버튼을 통해 자유롭게 스케일링 설정 가능

2. 경보 출력 및 제어 (Relay Output, -R 옵션):

   • 상한(High), 하한(Low) 알람 설정으로 압력 과승/강하 시 경보 신호 출력 및 밸브/펌프 온오프 제어 연동

3. 아날로그 재전송 출력 (Isolated Analog Output, -I 옵션):

   • 측정한 신호를 PLC, DDC, 데이터 로거로 분리 재전송(4~20mA 등)하여 신호 간섭 방지

■ 주요 적용 분야

• 압력 센서 및 트랜스미터 연동: 수배전반, 유압/공압 제어반, 배관 압력 모니터링 및 배관 압력 표시

• 산업 공정 모니터링: 유량계(0~10V), 레벨 센서/수위계(4~20mA), 온도/습도 트랜스미터 표시기

• PLC / DCS 전단 현장 표시기: 제어반 전면에 설치하여 작업자가 현장에서 실시간 공정 상태를 직관적으로 확인
