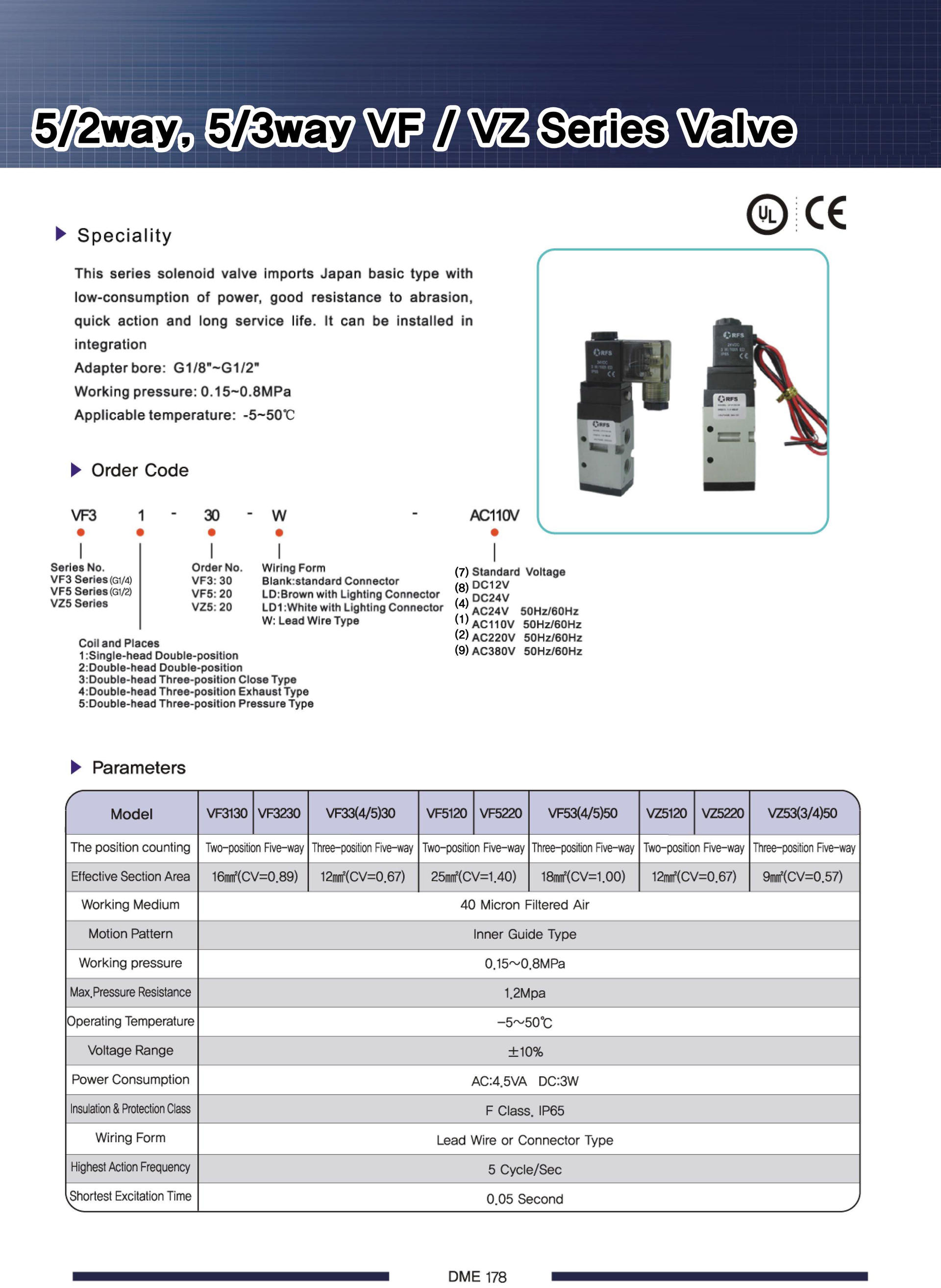

VF&VZ 3000 카탈로그  VF3130 도면

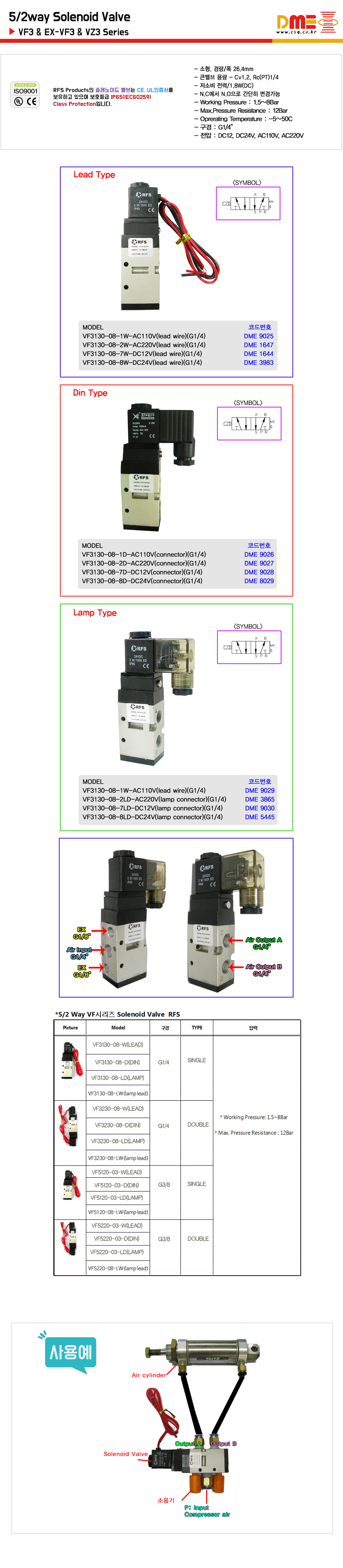

●(5/2 way, single) air solenoid valve (G1/4 F) (AC220V)

●국내 솔레노이드밸브 제품과 크기, 사이즈,코일 호환됩니다

●VF3130-08-2W-AC220V (lead) (DME1647)

●VF3130-08-2D-AC220V (DIN) (DME9027)

●VF3130-08-2LD-AC220V (DIN lamp) (DME3865)

●VF3130-08-(2LW=SB442)-AC220V (lamp lead) (G1/4 F) (csq2705)

●(5/2 way, single) air solenoid valve (G1/4 F) (AC110V)

●VF3130-08-1W-AC110V (lead ) (DME9025)

●VF3130-08-1D-AC110V (DIN) (DME9026)

●VF3130-08-1LD-AC110V (DIN lamp) (DME9029)

●VF3130-08-(1LW=SB442)-AC110V (lamp lead) (G1/4 F)

●(5/2 way, single) air solenoid valve  (G1/4 F) (DC24V)

●VF3130-08-8W-DC24V (lead ) (DME3983)

●VF3130-08-8D-DC24V (DIN) (DME8029)

●VF3130-08-8LD-DC24V (DIN lamp ) (DME5445)

●VF3130-08-(8LW=SB442)-DC24V (lamp lead) (CSQ2704)

●(5/2 way, single) air solenoid valve (G1/4 F) (DC12V)

●VF3130-08-7W-DC12V (lead) (DME1644)

●VF3130-08-7D-DC12V (DIN) (DME9028)

●VF3130-08-7LD-DC12V (DIN lamp ) (DME9030)

●VF3130-08-(7LW=SB442)-DC12V (lamp lead)

●(Explosion Proof, 방폭) (5/2 way, single) air solenoid valve (G1/4 F)

●Ex-VF3130-08-2W-(SB280)-AC220V (CSQ0079)

●Ex-VF3130-08-1W-(SB280)-AC110V (CSQ0080)

●Ex-VF3130-08-8W-(SB280)-DC24V (CSQ0079)

●(5/2 way, double) air solenoid valve (G1/4 F) (AC110V)

●VF3230-08-1W-AC110V (lead) (DME1651)

●VF3230-08-1D-AC110V (DIN ) (DME9033)

●VF3230-08-1LD-AC110V (DIN lamp)

●VF3230-08-(1LW=SB442)-AC110V (lamp lead)

●(5/2 way, double) air solenoid valve (G1/4 F) (AC220V)

●VF3230-08-2W-AC220V(lead) (DME1653)

●VF3230-08-2D-AC220V (DIN ) (DME9034)

●VF3230-08-2LD-AC220V (DIN lamp) (DME9237)

●VF3230-08-(2LW=SB442)-AC220V (lamp lead) (csq2707)

●(5/2 way, double) air solenoid valve (G1/4 F) (DC12V)

●VF3230-08-7W-DC12V (lead) (DME7149)

●VF3230-08-7D-DC12V (DIN) (DME9035)

●VF3230-08-7LD-DC12V (DIN lamp) (DME9236)

●VF3230-08-(7LW=SB442)-DC12V (lamp lead)

●(5/2 way, double) air solenoid valve (G1/4 F) (DC24V)

●VF3230-08-8W-DC24V (lead) (DME1652)

●VF3230-08-8D-DC24V (DIN) (DME8028)

●VF3230-08-8LD-DC24V (DIN lamp) (DME1650)

●VF3230-08-(8LW=SB442)-DC24V (lamp lead) (csq2706)

●(Explosion Proof ,방폭) (5/2 way, double) air solenoid valve (G1/4 F)

●Ex-VF3230-08-2W-(SB280)-AC220V

●Ex-VF3230-08-1W-(SB280)-AC110V

●Ex-VF3230-08-8W-(SB280)-DC24V

●(5/3 way, Center close) air solenoid valve (G1/4 F) ( AC110V)

●VF3330-08-1W-AC110V (lead) (DME9007)

●VF3330-08-1D-AC110V (DIN) (DME9012)

●VF3330-08-1LD-AC110V (DIN lamp) (DME9018)

●VF3330-08-(1LW=SB442)-AC110V (lamp lead)

●(5/3 way, Center close) air solenoid valve (G1/4 F) (AC220V)

●VF3330-08-2W-AC220V (lead) (DME8061)

●VF3330-08-2D-AC220V (DIN) ( DME9013)

●VF3330-08-2LD-AC220V (DIN lamp)

●VF3330-08-(2LW=SB442)-AC220V (lamp lead)

●(5/3 way, Center close) air solenoid valve (G1/4 F) ( DC12V)

●VF3330-08-7W-DC12V (lead) (DME9008)

●VF3330-08-7D-DC12V (DIN) (DME9014)

●VF3330-08-7LD-DC12V (DIN lamp) (DME9020)

●VF3330-08-(7LW=SB442)-DC12V (lamp lead)

●(5/3 way, Center close) air solenoid valve (G1/4 F) ( DC24V)

●VF3330-08-8W-DC24V (lead) (DME9009)

●VF3330-08-8D-DC24V (DIN) (DME9015)

●VF3330-08-8LD-DC24V (DIN lamp) (DME9021)

●VF3330-08-(8LW=SB442)-DC12V (lamp lead)

●(5/3 way, exhaust) air solenoid valve (G1/4 F) (AC220V)

●VF3430-08-2W-AC220V (lead) (DME9010)

●VF3430-08-2D-AC220V (DIN) (DME9016)

●VF3430-08-2LD-AC220V (DIN lamp) (DME9022)

●VF3430-08-(1LW=SB442)-AC110V (lamp lead)

●(5/3 way, pressure) air solenoid valve (G1/4 F) ( AC220V)

●VF3530-08-2W-AC220V (lead) (DME9011)

●VF3530-08-2D-AC220V (DIN) (DME9017)

●VF3530-08-2LD-AC220V (DIN lamp) (DME9023)

●VF3530-08-(2LW=SB442)-AC220V (lamp lead)

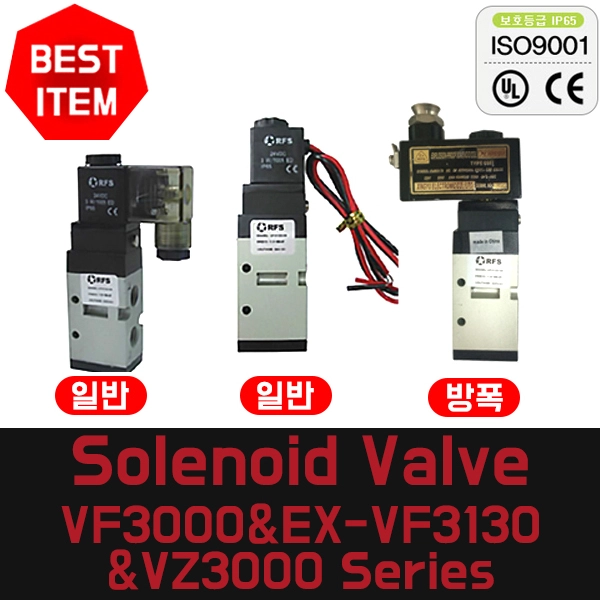

 ■RFS VF3000 / VZ3000 / EX-VF 시리즈 5포트 범용 & 방폭형 공압 솔레노이드 밸브 (5/2-Way & 5/3-Way Solenoid Valve / Explosion-Proof)는 글로벌 산업 표준인 SMC VF3000 (VF3130/VF3230 등) 및 VZ3000 (VZ3130) 시리즈와 100% 규격 및 성능이 호환되는 중·대형 공압 제어용 5포트 솔레노이드 밸브 라인업입니다.

표준형 모델뿐만 아니라, 석유화학, 가스, 분진 등 가연성 폭발 위험 구역에 적용 가능한 방폭 등급 옵션(EX-VF3130 / EX-VF3230)과 다양한 중립 위치 기능을 제공하는 5/3-Way(3위치) 스풀 구조까지 완벽히 지원합니다.

■주요 사양 및 성능 특성

1. SMC VF3000 / VZ3000 시리즈 Complete 1:1 호환 (VF3130, VZ3130 대응)

   • 취부 홀 간격, 베이스 피치, 포트 규격 및 코일 전원 사양이 SMC VF3000 / VZ3000 계열과 동일하므로, 기존 자동화 설비 및 제어반의 1:1 교체 및 유지보수가 용이합니다.

2. G 1/4" 포트 & 안정적인 고압 공압 범위 (G 1/4 F, 1.5 ~ 8 bar)

   • G 1/4" 암나사(Female) 포트를 채택하여 Ø8, Ø10, Ø12mm 공압 튜브 및 대유량 배관 연결이 용이합니다.

   • 1.5 ~ 8 bar (0.15 ~ 0.8 MPa)의 확장된 작동 압력 범위를 제공하여 중·대형 공압 실린더를 더욱 강력하고 신속하게 구동합니다.

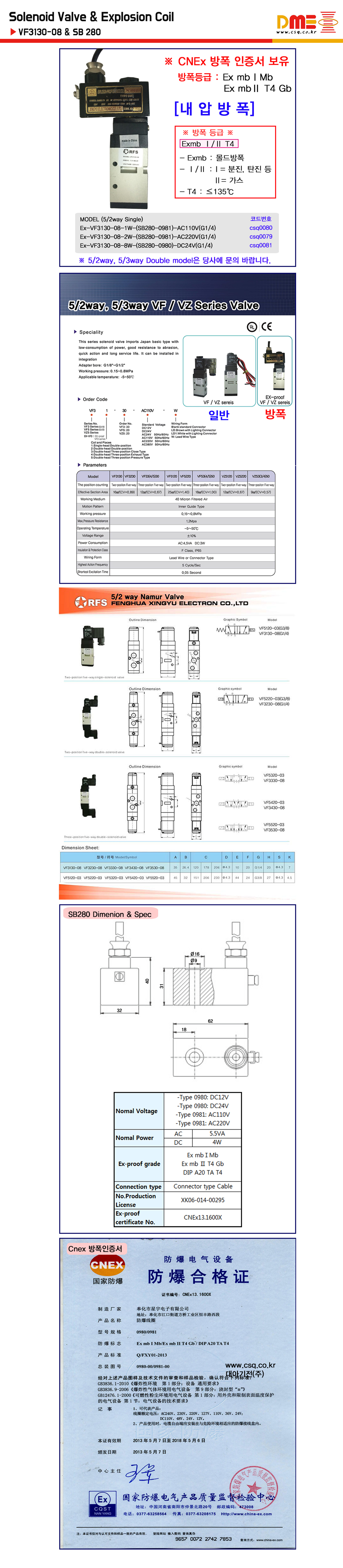

3. 가연성/위험 구역을 위한 방폭 코일 옵션 (EX-VF 시리즈)

   • EX-VF3130 / EX-VF3230: 내압 방폭(Explosion-Proof) 코일 하우징을 적용하여 화학 플랜트, 가스 분배 설비, 도장 공정, 분진 발생 지역 등 인화성 폭발 위험 환경에서도 안전하게 전동 스위칭을 수행합니다.

4. 5/2-Way (2위치) 및 5/3-Way (3위치 중립 제어) 풀 라인업

   • 5/2-Way: 복동 실린더의 기본 전진·후진 동작 제어

   • 5/3-Way (VF3330/3430/3530): 정전이나 신호 차단 시 실린더를 원하는 위치에 비상 정지시키거나 유압/공압을 배기 및 유지하는 정밀 중립 포지션 제어

■VF3000 / VZ3000 시리즈 모델별 동작 방식 및 기능 구분

■주요 적용 분야

• 가연성/폭발 위험 구역 (방폭 라인): 석유화학 플랜트, 도장공장, 가스 저장소, 화학 물질 이송 설비

• 중·대형 공압 실린더 정밀 제어: 내경 Ø50 ~ Ø100mm 복동 실린더 및 무로드 실린더

• 비상 정지 및 중간 정지 시스템: 5/3-Way 스풀(VF3330/3430/3530)을 이용한 공압 픽앤플레이스 위치 제어

• 산업용 범용 공압 제어반 (Control Panel): G 1/4" 대유량 배관 집중 제어 모듈

■국내 솔레노이드밸브 제품과 크기,사이즈,코일 호환됩니다

●SF4101, SF4201, SF4301, SF4401, SF4501 (YCP)●TVF3120, TVF3220, TVF3330, TVF3430, TVF3530 (TPC)

●SV210,SV220,SV230 ,SV240,SV250 (신영제어기)●KP3130 ,KS320S, KS320D, KS330D, KS340D (KCC)

●DH3100, DH3200, DH3300, DH3400 (FTEC)●PHS320S, PHS320D, PHS320C, PHS320E,  PHS320P (Parker)
