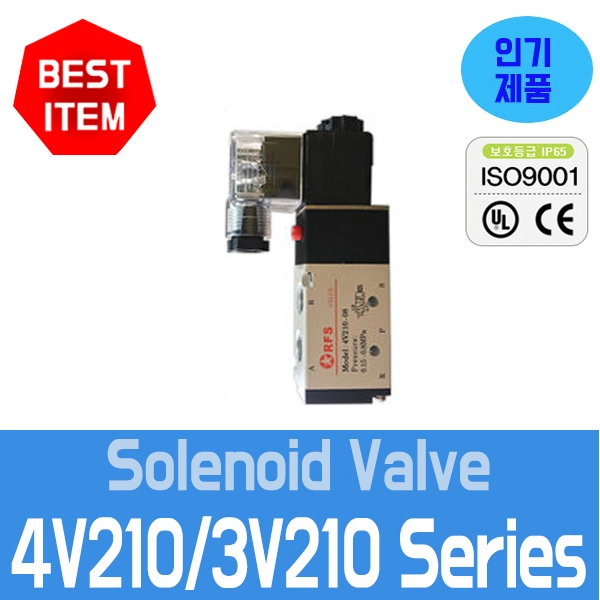

4V200●4V210●4V220●4V230C●4V230E●4V230P●3V210●3V220●4A2●3A2●5/2way 3/2way air Solenoid Valve●5/3way Pneumatic control valve●에어 솔레노이드 밸브●에어 콘트롤 솔레노이더 밸브●(G1/4 F)●(1.5~8bar)●(RFS)

BEST

관련자료 (CLICK)

●(5/2way, Single) air solenoid valve (AC220V)

●4V210-08-2W-AC220V (lead wire) (G1/4 F) (DME9355)

●4V210-08-2D-AC220V (DIN) (G1/4 F) (DME1630)

●4V210-08-2LD-AC220V (DIN lamp) (G1/4 F) (DME1625)

●4V210-08-2LW-AC220V (lead wire with lamp) (G1/4 F)

●(5/2way, single) air solenoid valve (DC24V)

●4V210-08-8W-DC24V (lead wire) (G1/4 F) (csq1177)

●4V210-08-8D-DC24V (DIN) (G1/4 F)

●4V210-08-8LD-DC24V (DIN lamp) (G1/4 F) (csq1576)

●4V210-08-8LW-DC24V (lead wire with lamp) (G1/4 F)

●(5/2way, double) air solenoid valve (AC220V)

●4V220-08-2W-AC220V (lead wire) (G1/4 F) (DME9356)

●4V220-08-8D-DC24V (DIN) (G1/4 F)

●4V220-08-8LD-DC24V (DIN lamp) (G1/4 F)

●4V220-08-8LW-DC24V (lead wire with lamp) (G1/4 F)

●(5/2way, double) air solenoid valve (DC24V)

●4V220-08-8LW-DC24V (lead wire with lamp) (G1/4 F)

●(5/2way, double) air solenoid valve (AC24V)

●4V220-08-8LD-DC24V  (DIN lamp) (G1/4 F) (DME1629)

●(5/3way, center close) air solenoid valve (AC220V)

●4V230C-08-2W-AC220V (lead wire) (G1/4 F) (DME9357)

●4V230C-08-7LD-DC12V  (DIN lamp) (G1/4 F) (csq4039)

●4V230C-08-8LD-DC24V  (DIN lamp) (G1/4 F) (csq4857)

●(5)/3way, Center exhaudt) air solenoid valve (AC220V)

●4V230E-08-2W-AC220V (lead wire) (G1/4 F) (DME9369)

●(5/3way, Center pressure P-AB) air solenoid valve (AC220V)

●4V230P-08-2W-AC220V (lead wire) (G1/4 F) (DME9370)

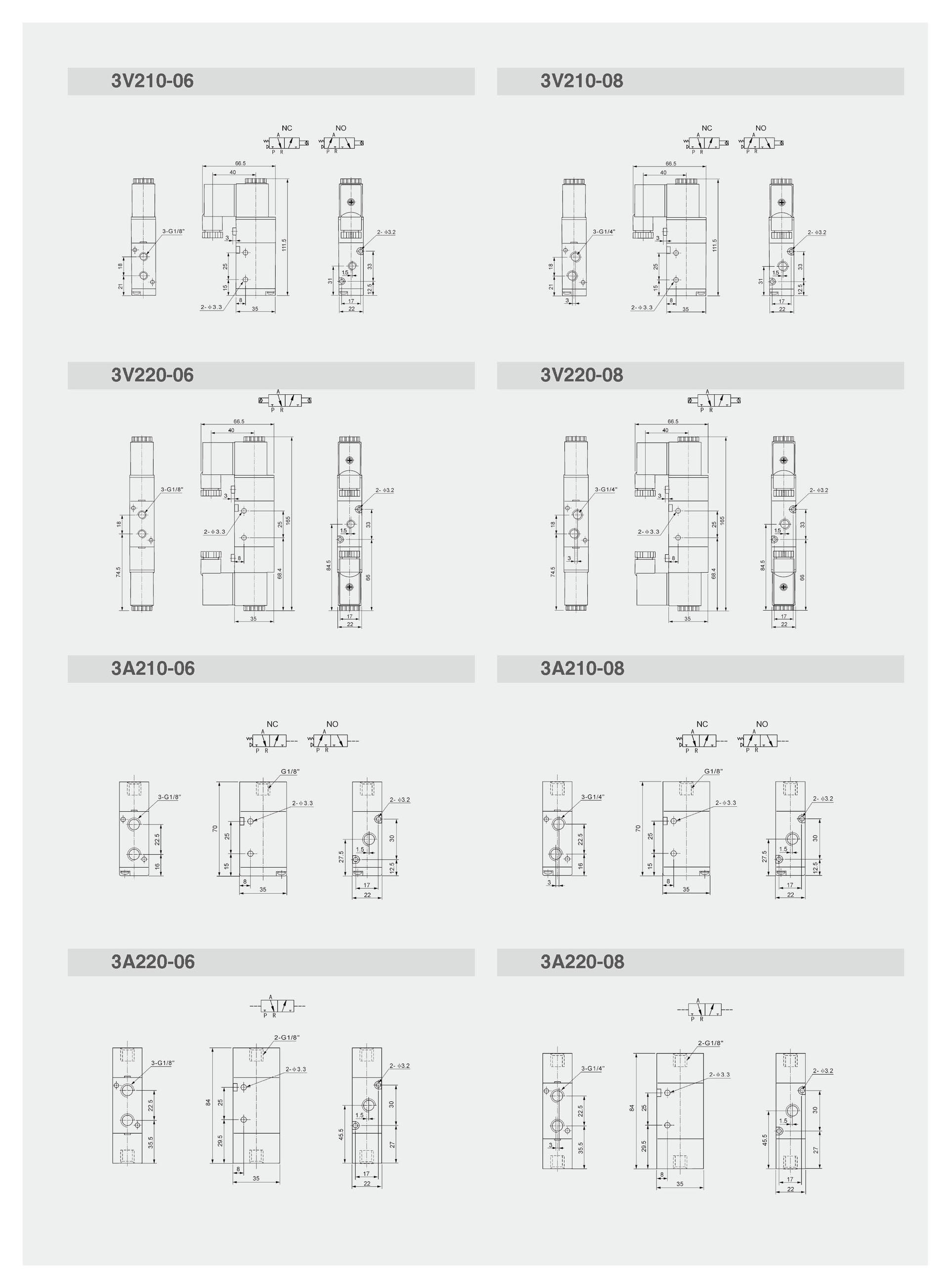

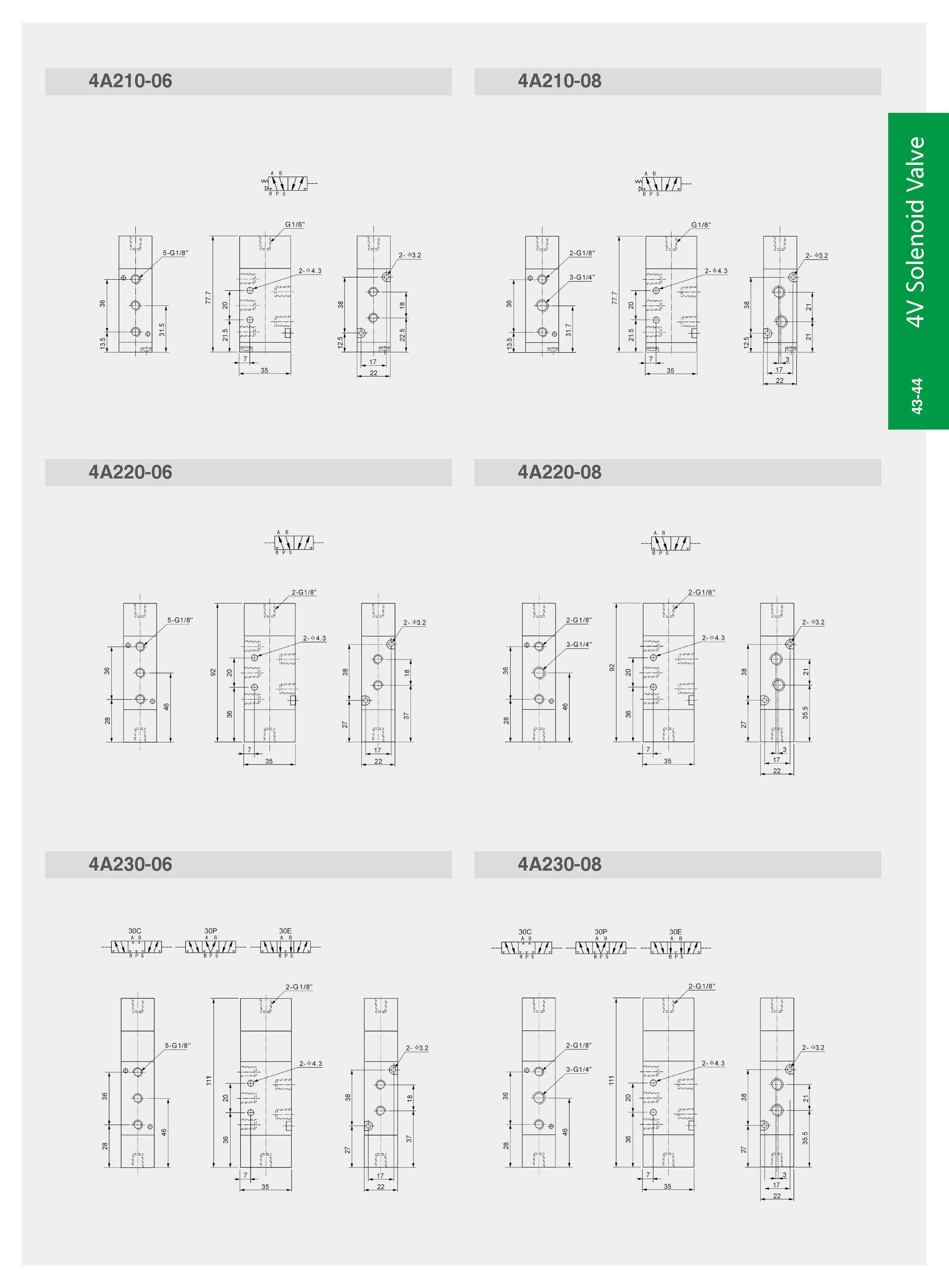

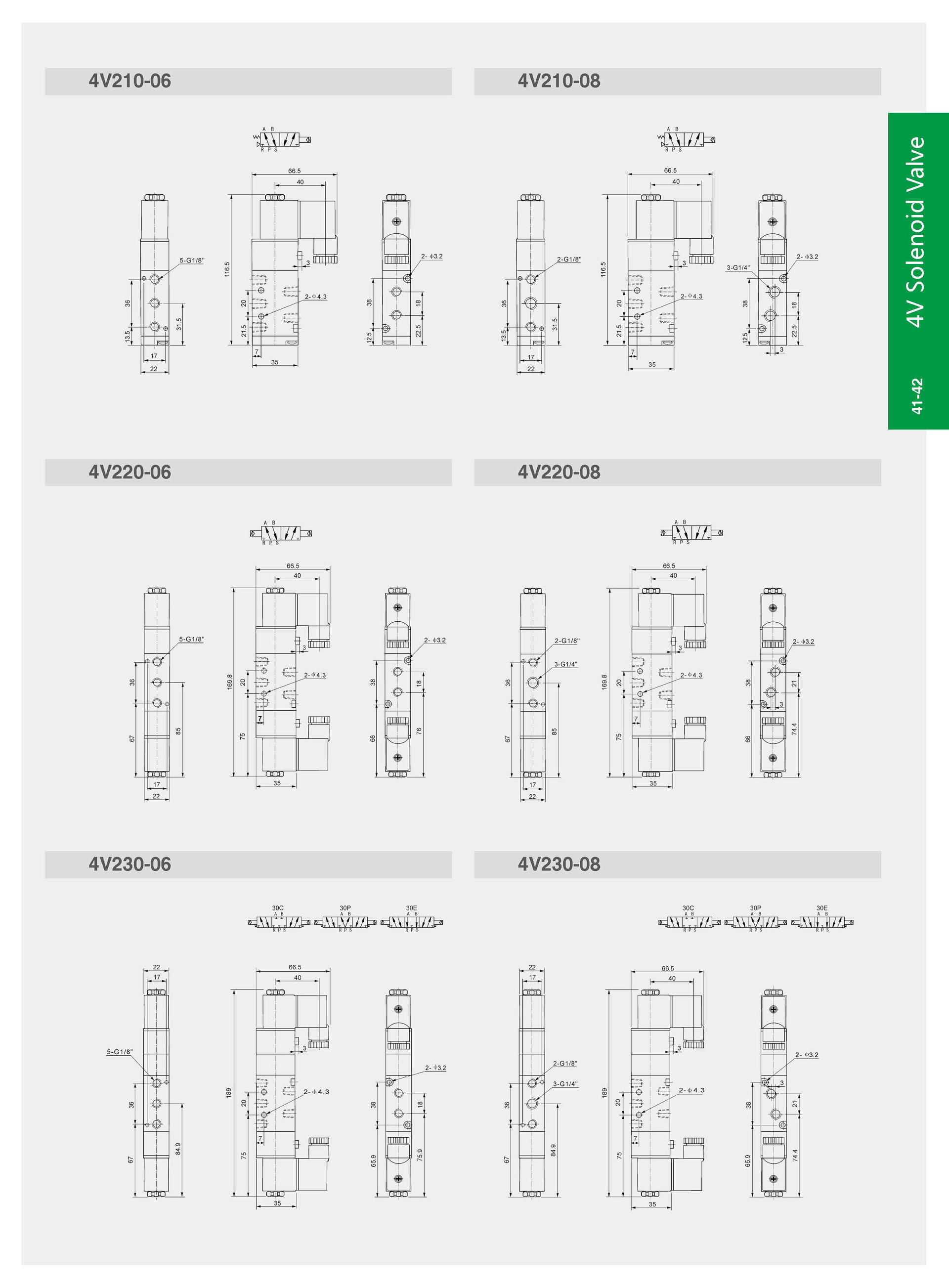

●4V210-06 ●4V220-06 ●4V230C-06 ●4V230E-06 ●4V230P-06●4A210-06 ●4A220-06 ●4A230C-06 ●4A230E-06 ●4A230P-06●4A210-08 ●4A220-08 ●4A230C-08 ●4A230E-08 ●4A230P-08●3V210-06 ●3V220-06 ●3A210-06 ●3A220-06●3V210-08 ●3V220-08 ●3A210-08 ●3A220-08

●(V5211-06-E4-LD) (DME1615)  ●(V5221-08-E2-D) (DME1630) ●(V5221-08-E2-F(DME1627)

●4V21O-08 (사이즈동일 new model 5V210-08) ●4V22O-08 (사이즈동일 new model 5V220-08)

●4V11O-06 (사이즈동일 new model 5V110-06) ●4V12O-06 (사이즈동일 new model 5V120-06)

●4V31O-10 (사이즈동일 new model 5V310-10) ●4V32O-10 (사이즈동일 new model 5V320-10)

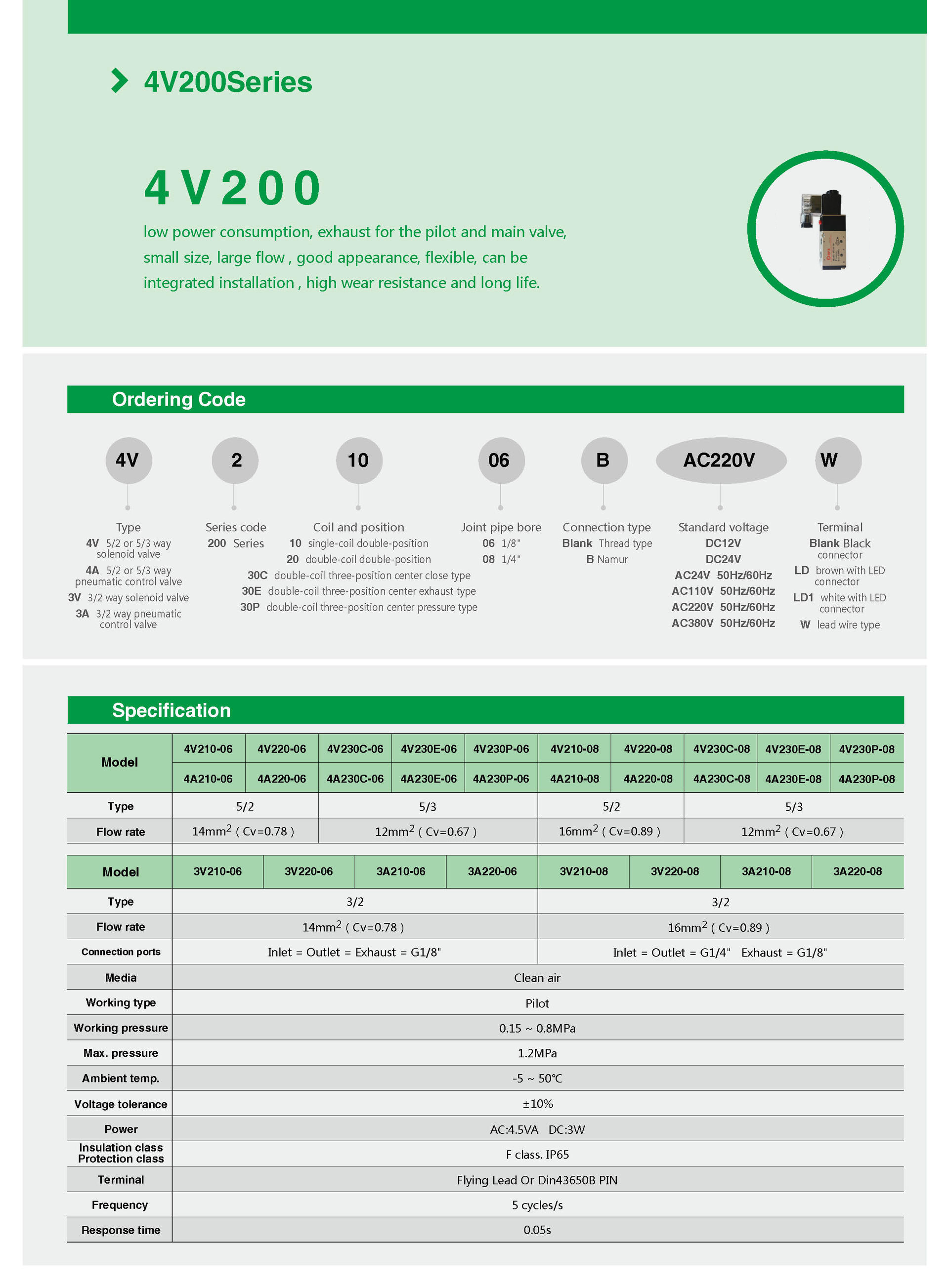

■주요 기술 사양

• 사용 유체: 공기 (40미크론 이하 필터링된 에어)

• 작동 방식: 내부 파이롯트 방식 (Internal Pilot)

• 밸브 타입: 5포트 2위치 싱글 솔레노이드 (5/2Way Single Solenoid, 스프링 리턴)

• 사용 압력 범위: 1.5 ~ 8 bar (0.15 ~ 0.8 MPa)

• 보증 압력: 12 bar (1.2 MPa)

• 사용 온도: -20°C ~ 70°C

• 포트 규격:

  • P(IN) / A, B(OUT): G 1/4" (PT 1/4")

  • R, S(EXH): G 1/8" (PT 1/8")

• 유효 단면적 (Cv값): 16 mm² (Cv = 0.89)

• 적용 코일 전압 옵션:

  • DC 24V / DC 12V /AC 220V / AC 110V

• 전선 접속 방식: DIN 커넥터 (IP65 보호등급) 또는 리드선(Grommet) 타입

■핵심 특성

• 공압 자동화 표준 사이즈: 1/4" 포트 규격을 채택하여 일반적인 중소형 복동 공압 실린더(튜브 내경 Ø32~Ø63mm 등) 제어 시 최적의 유량을 제공합니다.

• 매니폴드(Manifold) 베이스 조립: 200M 시리즈 매니폴드 블록을 사용해 여러 개의 밸브를 일렬로 수직 집적 장착할 수 있어 제어반 내부 배관을 깔끔하게 단축할 수 있습니다.

• 수동 조작 버튼(Manual Override): 전원 공급 없이도 밸브 작동 상태를 테스트하거나 비상 시 실린더를 전·후진시킬 수 있는 수동 버튼이 기본 탑재되어 있습니다.

• ---
