VFA3130●VFA3230●VFA3330●VFA3430●VFA3530●5/2way 5/3way Pneumatic control Solenoid Valve●RFS 에어 콘트롤 솔레노이드 벨브●RFS 마스타 솔레노이드 밸브●RFS 마스타 솔레노이드 밸브●에어 콘트롤 솔레노이드 벨브●뉴마틱 콘트롤 솔레노이드 밸브●(G1/4 F)●(RFS)

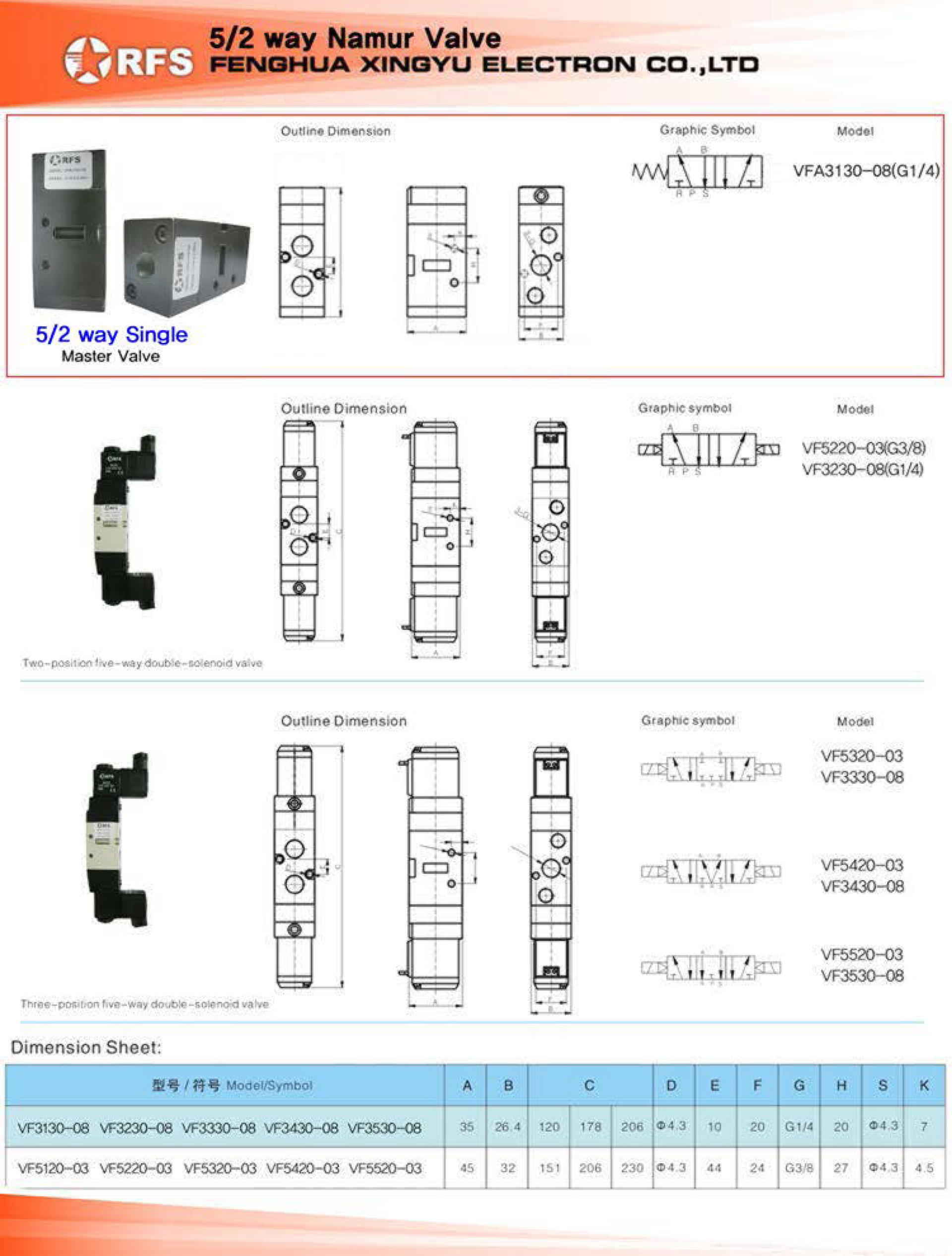

VFA3130-08 카탈로그

●(5/2way, single) Pneumatic control air Solenoid Valve

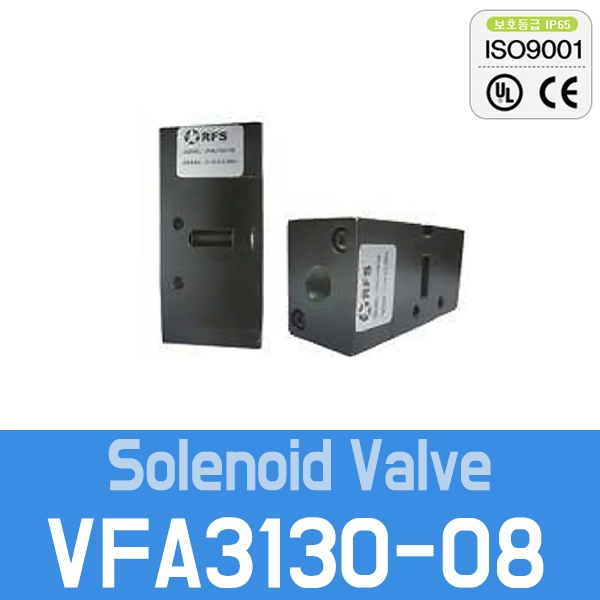

●VFA3130-08 (G1/4 F) (DME1664)

●VFA3130-02 (PT1/4 F) (DME1665)

●(5/2way, double) Pneumatic control air Solenoid Valve

●VFA3230-08 (G1/4 F)

●(5/3way, close) Pneumatic control air Solenoid Valve

●VFA3330-08 (G1/4 F)

●(5/3way, exhaust) Pneumatic control air Solenoid Valve

●VFA3430-08 (G1/4 F)

●(5/3way, pressure) Pneumatic control air Solenoid Valve

●VFA3530-08 (G1/4 F)

■RFS사의 VFA3000 시리즈는 전기가 아닌 공압 파일롯 신호(Air Pilot Signal)로 작동하는 5포트 에어 콘트롤 밸브(Air Operated Valve / Pneumatic Pilot Valve)입니다. 전기 코일(솔레노이드) 대신 공압 신호 포트에 에어를 공급하여 스풀을 전환하는 방식입니다.

■모델명 식별 및 작동 방식 (VFA3000 시리즈)

• VFA: 에어 파일롯 구동 방식 (Air Operated Solenoid Valve Body)

• 3130 ~ 3530 (스풀 구조 및 작동 위치 구분):

  • VFA3130: 5포트 2위치 에어 파일롯 싱글 (신호 에어 차단 시 내부 스프링으로 복귀)

  • VFA3230: 5포트 2위치 에어 파일롯 더블 (양쪽 신호 포트 A/B 교대 가압으로 위치 유지)

  • VFA3330: 5포트 3위치 클로즈드 센터(Closed Center) (신호 없을 때 모든 포트 차단)

  • VFA3430: 5포트 3위치 이그조스트 센터(Exhaust Center) (신호 없을 때 A/B 포트 배기)

  • VFA3530: 5포트 3위치 프레셔 센터(Pressure Center) (신호 없을 때 A/B 포트 가압)

■주요 사양 비교

■VFA 시리즈의 핵심 장점 (에어 파일롯 방식)

• 본질 안전 방폭 (Ex-Proof): 전기를 전혀 사용하지 않고 순수 압축공기 신호로만 작동하므로 화학, 도장, 인화성 가스 구역 등 폭발 위험이 있는 방폭 구역에 안전하게 설치됩니다.

• 노이즈 및 전자파 영향 없음: 전기적 노이즈(EMI/PMC)나 과열 걱정이 없으며, 수중이나 습기가 많은 환경에서도 안정적으로 구동됩니다.

• SMC VFA3000 완전 호환: SMC VFA3000 계열과 배관 포트 규격(Rc 1/4" 등) 및 취부 피치가 동일하여 1:1 대체 설치가 가능합니다.
