DIN43650C●(Distance=9.4mm)●(DIN43650C, SB208)●(DIN43650C, SB209)●RFS DIN Connectors●RFS 소형 솔레노이드밸브 콘넥터●RFS 공압 솔레노이드밸브 콘넥터 ●RFS 공압 밸브 콘넥타●(RFS)

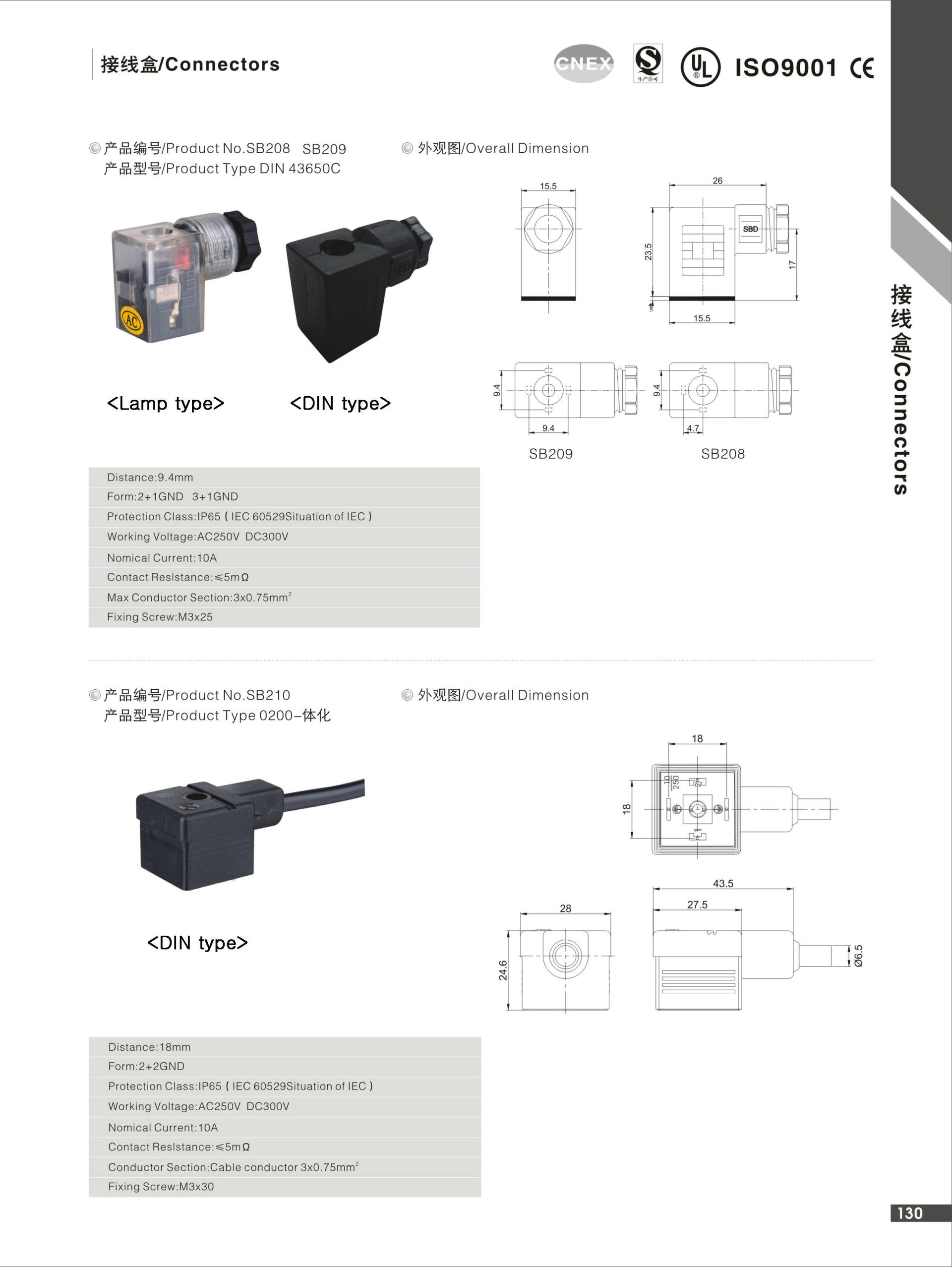

DIN43650C(SB208) 카탈로그

●DIN Connectors (DIN43650C, 3PIN) (Distance=9.4mm)

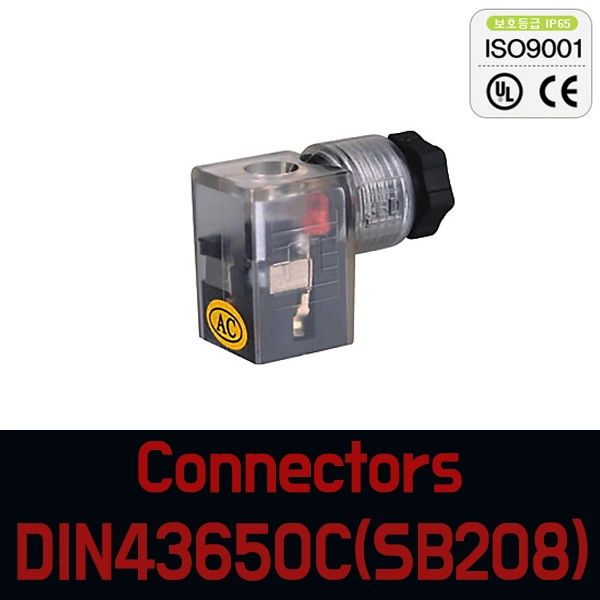

●SB208-3P (SB208) (DIN43650C-BLACK) (DME8165)

●SB209-3P (SB209) (DIN43650C-AC-L) (DME4074)

●SB209-3P (SB209) (DIN43650C-DC-L) (DME4075)

■RFS DIN43650C (핀 간격 9.4mm) 소형 솔레노이드 밸브 전용 DIN 커넥터 (SB208 / SB209 시리즈) 사양 및 주요 특징입니다. 초소형 공압 솔레노이드 밸브, 매니폴드 밸브 및 정밀 유체 제어 장치의 코일에 표준으로 사용되는 초소형 규격(Form C)의 방수/방진(IP65) 전문 커넥터 제품군입니다.

■주요 모델 라인업 및 비교

■기술 사양 (Specifications)

• 표준 규격: DIN 43650 Form C / Industrial Standard

• 핀 간격 (Terminal Distance): 9.4 mm (Form C 초소형 표준 핀 간격)

• 보호 등급: IP65 (방수 및 완전 방진 - 가스켓 밀봉 시)

• 정격 전류 / 전압: 최대 6A / AC220V, AC110V, DC24V, DC12V 대응

• 케이블 접속 방식: PG7 케이블 글랜드 (스크류 터미널 결선 방식)

• 적용 유체/기기: 초소형 공압 밸브, 서보/비례 제어 밸브, 의료/음료용 미세 솔레노이드 밸브

■핵심 유용성 및 특징

1. 초소형 DIN 43650 Form C (9.4mm) 표준:

   • Form A(18mm) 및 Form B(11mm)보다 훨씬 컴팩트한 9.4mm 핀 간격 설계로, 제어반 내 설치 공간이 협소하거나 초소형 매니폴드 블록에 조립되는 밸브에 적합합니다.

2. IP65 방진/방수 및 케이블 밀폐:

   • 전용 고무 가스켓과 PG7 케이블 글랜드 밀폐 구조를 통해 기름 미스트, 분진, 습기가 많은 현장 환경에서도 접속 부위의 부식이나 단선을 방지합니다.

3. 작동 상태 LED 인디케이터 (SB209 옵션):

   • SB209 모델은 전원 통전 시 내장된 LED가 점등되어, 초소형 밸브의 통전 신호 인가 여부를 현장에서 바로 확인할 수 있습니다.

■주요 적용 분야

• 초소형 공압 제어 시스템: 미니 공압 밸브, 초소형 3/2-Way & 5/2-Way 솔레노이드 밸브

• 음료 및 의료/분석 기기: 음료 자판기(POU 등), 정밀 솔벤트/연료 밸브(F17 등), 의료용 공압 장비

• 자동화 센서 및 제어반: 소형 압력 스위치, 차압 센서, 소형 신호 변환기 결선부
