SB125●2/2way NC Freon Solenoid Valve●(coil SB040)●RFS 프레온 솔레노이드 밸브●RFS 냉매 밸브●RFS 냉매 솔레노이드 밸브●RFS FREON Solenoid Valve●RFS 프레온가스 솔레노이드 벨브●RFS 프레온 가스 전자 밸브●(G1/4 F~G1/2 F)●(0.3~21bar)●(RFS)

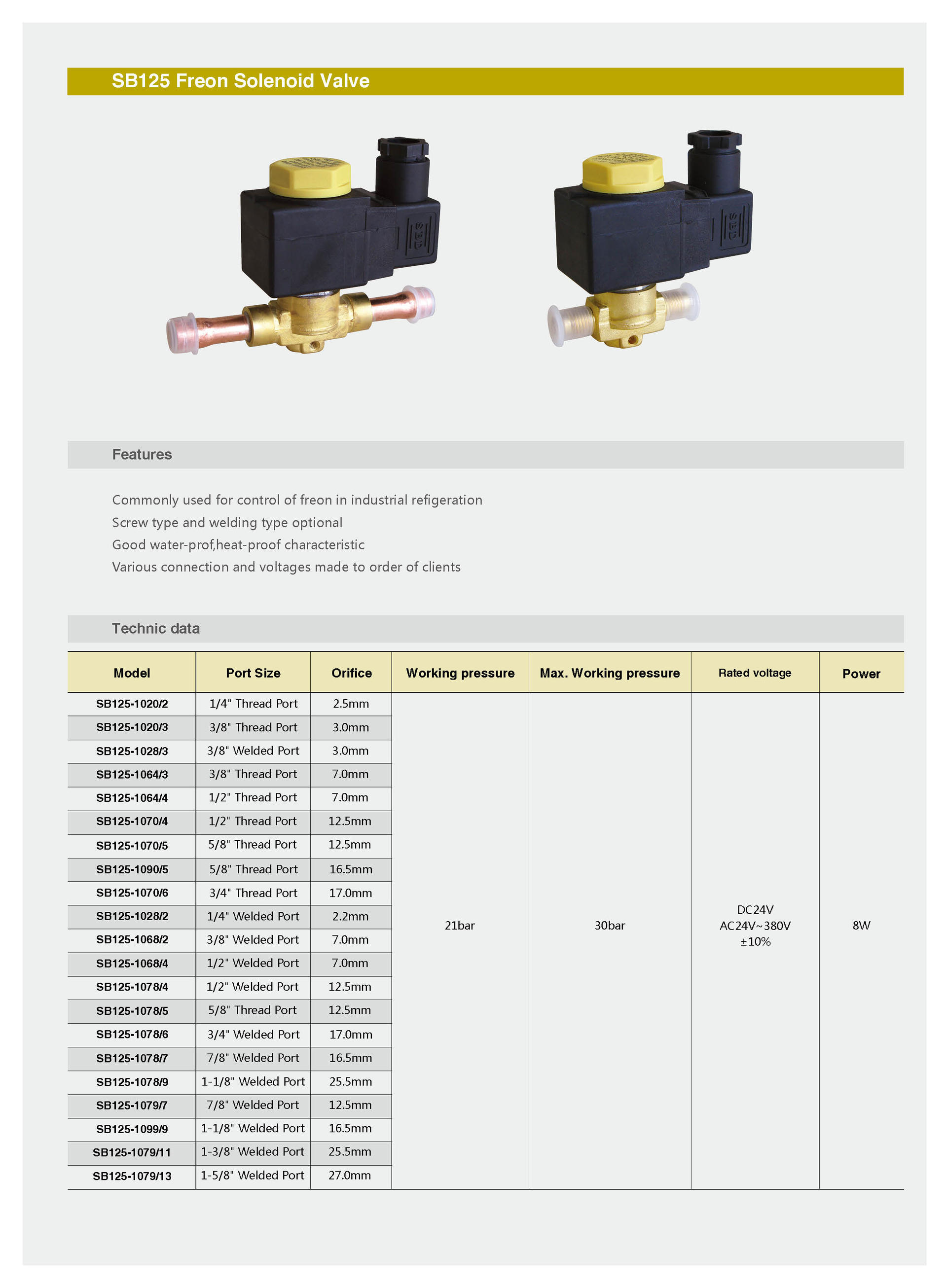

                  SB125 Series 카탈로그  SB125 Series 도면

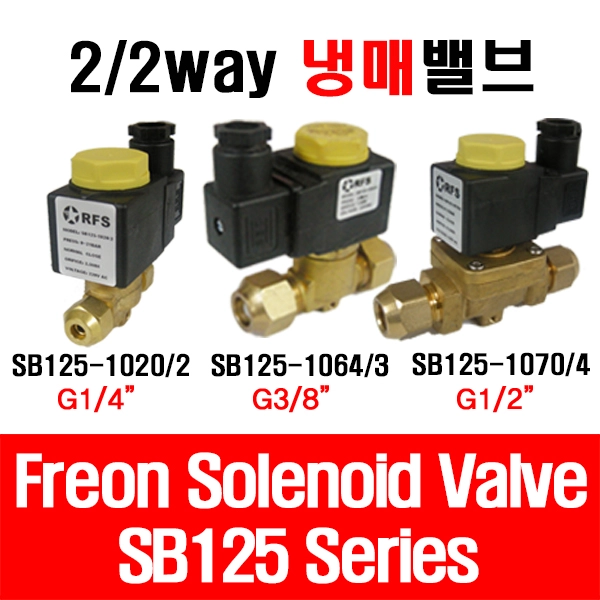

●(2/2way, NC) Freon Solenoid Valve (orifice=(2.5mm) (with 2 nut)

●SB125-1020/2-2D-AC220V (G1/4 F) (DME5596)

●SB125-1020/2-8D-DC24V (G1/4 F) (CSQ2563)

●(2/2way, NC) Freon Solenoid Valve (orifice=7mm) (with 2 nut)

●SB125-1064/3-2D-AC220V (G3/8 F) (DME 5597)

●SB125-1064/3-7D-DC12V (G3/8 F) (CSQ1798)

●SB125-1064/3-8D-DC24V (G3/8 F) (CSQ2580)

●(2/2way, NC) Freon Solenoid Valve (orifice=12.5mm) (with 2 nut)

●SB125-1070/4-1D-AC110V (G1/2 F) (DME8127)

●SB125-1070/4-2D-AC220V (G1/2 F) (DME5598)

●SB125-1070/4-8D-DC24V (G1/2 F) (DME8126)

●SB125-1020 ●SB125-1028 ●SB125-1064

●SB125-1070 ●SB125-1068 ●SB125-1078

●SB125-1079 ●SB125-1099 ●SB125-1090

●적용 Coil=(SB040 ,DIN43650A)

■RFS사의 SB125 시리즈 (SB040 코일 체결형)는 냉동기, 냉동창고, 에어컨 및 공조 시스템(HVAC)의

프레온 냉매 라인 제어에 특화된 2포트 2위치 상시 닫힘형(2/2-Way NC) 프레온/냉매 전용 솔레노이드 밸브입니다.

포트 규격 G 1/4" 암나사(G1/4 F) ~ G 1/2" 암나사(G1/2 F)를 지원하며, 0.3 bar에서 최대 21 bar(2.1 MPa)의

고압 프레온 가스 및 액체 냉매 압력 조건에서 안정적인 차단/개방 동작을 수행합니다.

■모델명 및 품번 구성

• SB125: RFS 프레온/냉매 가스 전용 솔레노이드 밸브 메인 시리즈

• SB040 (Coil): 냉매 밸브 전용 고내열·방수형 에폭시 몰딩 솔레노이드 코일 유닛

• 2/2-Way NC: 2개 포트(In/Out), Normally Closed (전원 Off 시 상시 차단)

• 배관 포트 규격: G 1/4" F, G 3/8" F, G 1/2" F (암나사 체결 방식)

• 작동 압력: 0.3 ~ 21 bar (0.03 ~ 2.1 MPa) — 냉매 액관(Liquid Line) 및 가스관(Gas Line) 대응

■주요 기술 사양

■프레온/냉매 전용 밸브(SB125)의 핵심 기술 장점

1. 프레온 오일(PAG/POE) 및 냉매 화학적 침식 방지: 일반 공압/수압용 밸브에 사용되는 NBR 씰은 프레온 가스와 냉동유에 노출되면 부풀어 오르거나(Swelling) 경화되어 누설이 발생합니다. SB125는 냉매 전용 PTFE/특수 합성 고무 씰을 채택하여 화학적 변형이 전혀 없습니다.

2. 저온 결빙 및 고온 토출 가스 대응 (-30°C ~ 105°C): 팽창밸브 후단이나 칠러 내부의 극저온 조건(-30°C) 및 압축기 토출측 고온 가스 라인에서도 기밀성을 일관되게 유지합니다.

3. SB040 방수 및 고내열 코일: 냉동기 내부 서리, 응결수, 습기 침투로 인한 코일 단선 및 누전을 차단하는 IP65 등급 방수 코일(SB040)이 조합됩니다.

4. 고압 차압(MOPD) 차단성: 최대 21 bar에 달하는 냉매 응축 압력 차압 조건에서도 코일 전원 인가 시 고속 개폐를 보장합니다.
