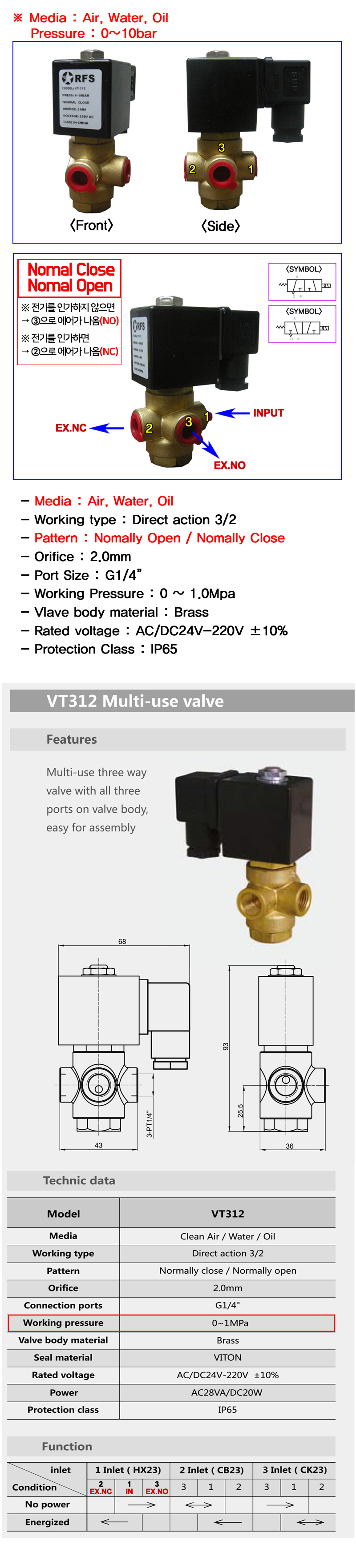

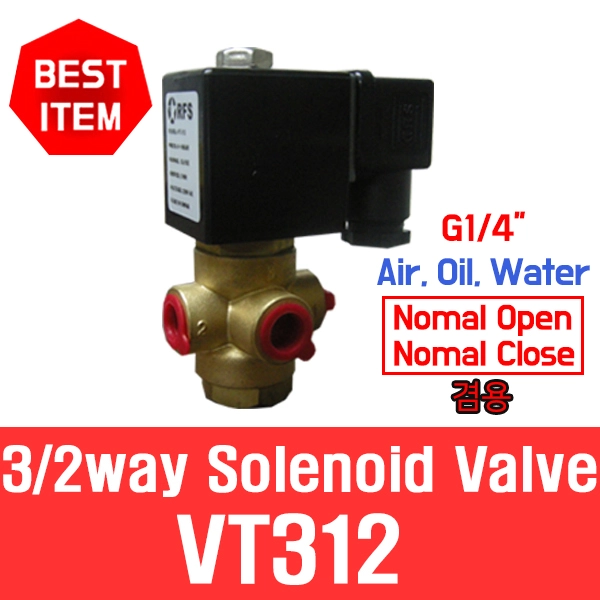

VT312●3/2way NC+NO Multi-use Solenoid Valve●Nomal Open Solenoid Valve●NC+NO 멀티 연결 솔레노이드 밸브●RFS 노말 오펀 솔레노이드밸브●(media=air water oil)●(SB125 coil)●(G1/4 F)●(0~10bar)●(RFS)

VT312 카탈로그

●(3/2way NC, 3/2way NO) Multi-use valve  Solenoid Valve

●(2/2way NC, 2/2way NO) Multi-use valve  Solenoid Valve

(pressure=0~10 Bar) (orifice=2mm)

(media=air, water, oil) (seal=viton) (body=Brass)

●VT312-1-In (HX23)-(NC+NO)-2D-AC220V (G1/4 F) (DME8472)

●VT312-1-In (HX23)-(NC+NO)-1D-AC110V (G1/4 F) (DME4878)

●(coil=SB257)

■RFS VT312-1-In (HX23) 멀티 연결 솔레노이드 밸브는 3포트 2위치 소형 밸브 개별체를

전용 매니폴드 베이스(Manifold Base)에 연립(Gang-mounted) 형태로 다수 연결하여

공통 공급 (P) 및 공통 배기 (R) 포트로 일괄 제어하는 집합형 공압 밸브 시스템입니다.

■형번 구조 분해 및 상세 사양

■멀티 연결(매니폴드) 구성의 핵심 특징

●배관 절감 및 공간 최적화:

1, 각 밸브마다 메인 에어 라인 (P)과 배기 포트 (R)를 개별 배관할 필요 없이, 매니폴드 블록 내부의 공통 유로 하나로 통합 처리합니다.

2, 제어반 및 기구부 내부의 배관 정리 상태가 깨끗해지고 장착 공간을 획기적으로 줄여줍니다.

●NC / NO 자유로운 혼용 구성:

3포트 밸브 특성을 활용하여 동일한 매니폴드 베이스 상에 NC (Normal Close) 밸브와 NO (Normal Open) 밸브를 혼합 배치할 수 있습니다.

●유지보수 편의성:

특정 밸브 코일이나 내부 다이아프램 / 시트에 문제가 발생할 경우, 배관 전체를 해체하지 않고

해당 위치의 밸브 상부 체결 볼트만 풀어서 신속히 단품 교체할 수 있습니다.

■주요 용도

●다중 싱글 액팅 공압 실린더 집중 제어반

●반도체 / LCD 장비의 다채널 에어 블로잉 및 진공 파괴 (Vacuum Breaker) 신호 분배반

●공압 액추에이터 시퀀스 제어 블록
