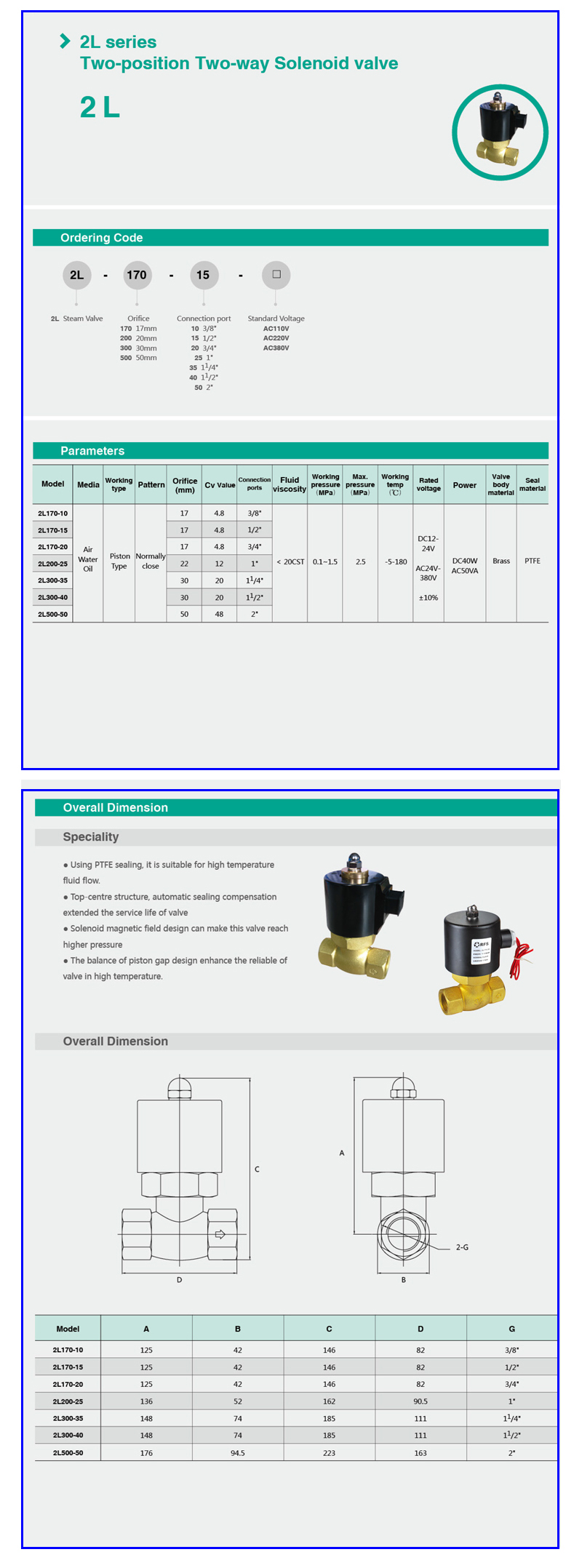

2L 카탈로그

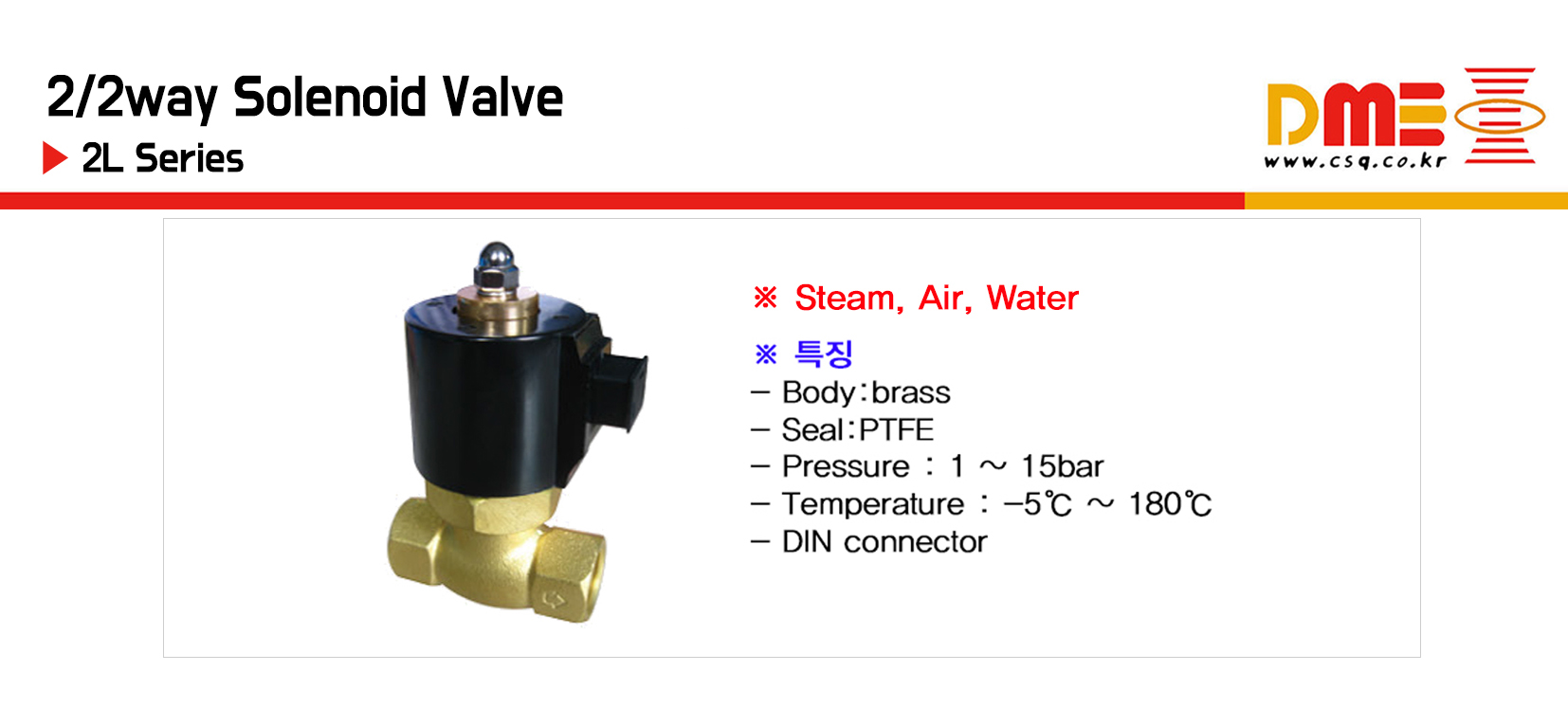

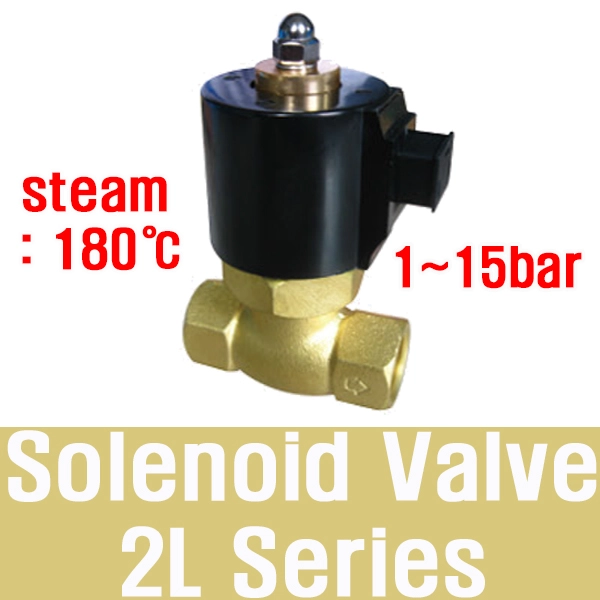

●(2/2way, NC, DIN) Steam Solenoid Valve (steam=180ºc)

(body=brass) (seal=PTFE)

(media=air, water, steam) (pressure=0.1~15bar)

●2L-170-10-2D-AC220V( G3/8 F) (CSQ1782)

●2L-170-15-2D-AC220V( G1/2 F) (CSQ1659)

●2L-170-20-2D-AC220V( G3/4 F) (CSQ1783)

●2L-200-25-2D-AC220V (G1 F) (DME1920)=(DME1929)

●2L-300-35-2D-AC220V (G11/4 F) (CSQ1784)

●2L-300-40-2D-AC220V (G11/4 F) (CSQ1785)

●2L-500-50-2D-AC220V (G2 F) (CSQ1786)

●(2/2way ,NC, water proof) Steam Solenoid Valve (steam=180ºc)

(body=brass) (seal=PTFE)

(media=air, water, steam) (pressure=0.1~15bar)

●2L-500-50-WP-8W-DC24V (G2 F) (DME5499)

■coil  SB298 (for 2L-170) (for 2L200) (for 2L300) (for 2L500)

■RFS 2L 시리즈(2L-170 / 2L-200 / 2L-300 / 2L-500) 고온/고압 스팀 솔레노이드 밸브 사양 및 주요 규격입니다. 최대 180℃ 고온 증기(Steam) 및 온수 라인 제어용으로 설계된 피스톤 구동 방식의 2/2-Way NC(Normal Closed) 대유량 스팀 전문 밸브 제품군입니다.

■주요 모델 라인업 및 배관 접속 규격

■기술 사양 (Specifications)

• 밸브 형식: 2포트 2위치 NC (2/2-Way Normal Closed - 통전 시 열림, 단전 시 닫힘)

• 구동 방식: 파일럿 피스톤 작동 방식 (Pilot Piston Type - 차압 구동)

• 사용 압력 범위: 0.5 ~ 15.0 bar (0.05 ~ 1.5 MPa)

• 최고 사용 온도: 최대 180 ℃

• 시트/패킹 재질: 고온 내열 PTFE (테프론) 씰 및 특수 피스톤 링

• 사용 유체: 고온 증기(Steam), 고온수(Hot Water), 열매체유 및 고온 공기

• 사용 전압: AC220V, AC110V, DC24V (H종 내열 솔레노이드 코일 적용)

■핵심 유용성 및 특징

1. 내열 PTFE 피스톤 구조 (최대 180℃):

   • 일반 다이어프램 밸브와 달리 고온 내열 PTFE 피스톤링 및 시트를 적용하여, 180℃ 고온 증기 및 온수 장시간 사용 시 발생할 수 있는 패킹 변형, 열화, 누설 현상을 방지합니다.

2. 15 bar 고압 스팀 대응 & 대유량 토출:

   • 최대 15 bar 고압 스팀 보일러 라인까지 대응하며, G 3/8"부터 G 2"(오리피스 최대 50mm)까지 선택 폭이 넓어 보일러 메인 배관 및 대형 온수 공급 라인에 충분한 유량을 제공합니다.

3. 우수한 기밀성 및 차단 성능:

   • 피스톤 구조 특유의 강한 차단력으로 작동 중 스팀 물방울 튀김(Dropping)이나 잔여 스팀 누설을 차단합니다.

■주요 적용 분야

• 보일러 스팀 배관: 산업용 스팀 보일러 메인 및 분지 배관, 스팀 헤더 개폐 제어

• 목욕탕 / 사우나 / 숙박시설: 대용량 온수 가열 설비, 열교환기 스팀 투입 라인, 온수 순환 제어

• 산업용 가열 공정: 식품/화학 스팀 재킷, 의류 프레스, 세탁 공장, 스팀 멸균기 및 소독기
