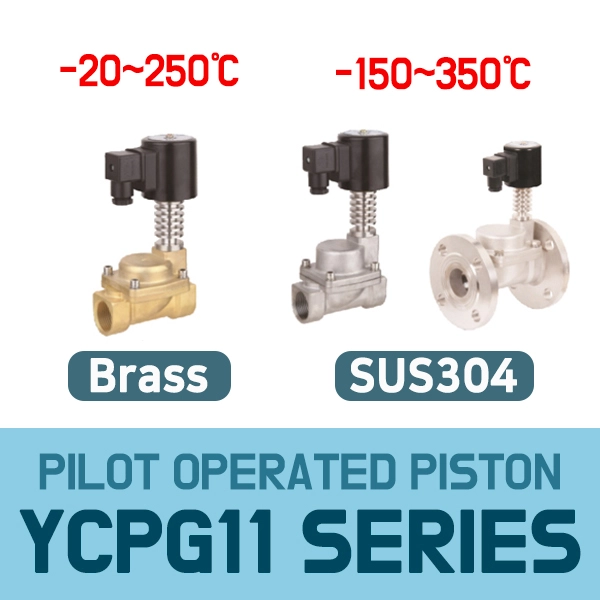

YCPG11●2/2way NC Pilot operated piston,High temperatur●대유량 초 고온 스팀 밸브●대유량 초 고온 스팀 밸브●초고온 스팀솔레노이드밸브●​Hot water,air,water,oil●(PTFE=-20℃~200℃)●PEEK=-20℃~350℃●pressure=0.5~16bare●(G1/2 F~2 F)●(YONG,DME)

202,000원

관련자료 (CLICK)



●(2/2way, NC, bress, Steam 200℃) high temp solenoid valve

(seal=PTFE, temp=-20~200℃) (pressure=0.5~16bar )

(Medum=Hot water, air, water, oil)

●YCPG11-12-G-B-P-Y21H-1 (AC220V) (G3/8 F)

■YCPG11-15-G-B-P-Y21H-1 (AC220V) (G1/2 F) (NPT1/2 F) (csq1629)

●YCPG11-20-G-B-P-Y21H-1 (AC220V) (G3/4 F)

●YCPG11-25-G-B-P-Y21H-1 (AC220V) (G1 F)

●YCPG11-32-G-B-P-Y21H-1 (AC220V) (G11/4 F)

●YCPG11-40-G-B-P-Y21H-1 (AC220V) (G11/2 F)

●YCPG11-50-G-B-P-Y21H-1 (AC220V) (G2 F)


●(2/2way, NC, SUS304, Steam 200℃) high temp solenoid valve

(seal=PTFE, working temp= -20~180℃) (pressure=0.5~16bar)

(Medum=Hot water, air, water, oil)

●YCPG11-12-G-S-P-Y21H-1 (AC220V) (G3/8 F)

●YCPG11-15-G-S-P-Y21H-1 (AC220V) (G1/2 F) (csq1617)

●YCPG11-20-G-S-P-Y21H-1 (AC220V) (G3/4 F) (csq1618)

●YCPG11-25-G-S-P-Y21H-1 (AC220V) (G1 F) (csq1619)

●YCPG11-32-G-S-P-Y21H-1 (AC220V) (G11/4 F) (csq1620)

●YCPG11-40-G-S-P-Y21H-1 (AC220V)(G11/2 F)(csq1621)

●YCPG11-50-G-S-P-Y21H-1 (AC220V) (G2 F) (csq1622)


●(협의요망)

(2/2way, NC,  SUS304, Steam 350℃) high temp solenoid valve

(seal=PEEK, working temp=-60~300℃) (pressure=0.5~16bar)

(Medum=Hot water, air, water, oil)

●YCPG11-15-G-S-T-Y21H-1 (AC220V) (G1/2 F) (csq1623)


●(2/2way, NC) (body SUS304) (2wire)

Steam high temp solenoid valve (xinzhou valve)

(seal=carbon fibre Metal. temp=-30~400℃)

●2LB11HC (0.5~16bar) (G1/2 F) (CSQ5330)


■YCPG11 시리즈는 고온·고압 환경에서 대유량 스팀 및 액체·기체 유체를 제어하기 위해 특화된 2포트 2위치 상시 닫힘형(2/2-Way NC) 파일럿 피스톤 구동식 고온 솔레노이드 밸브 (Pilot Operated Piston Type High-Temperature Solenoid Valve)입니다.

일반 다이어프램 밸브로는 견디기 힘든 고온 스팀(Steam), 열매체유(Hot Oil), 고온수(Hot Water) 및 공기, 물 라인에 적용되며, 내부 씰 재질(PTFE 또는 PEEK) 선택에 따라 최대 350℃의 극초고온 환경에서도 안정적으로 동작하는 대유량 스팀 전용 솔레노이드 밸브입니다.

■YCPG11 시리즈 주요 사양 요약

항목상세 사양비고 / 특징
제조사 / 브랜드YONG / DME고온/고압 솔레노이드 밸브
모델명YCPG11 시리즈Pilot Operated Piston Solenoid Valve
밸브 형식2/2-Way NC (Normally Closed - 상시 닫힘형)전원 인가 시 열림 / 차단 시 닫힘
구동 구조Pilot Operated Piston Type (파일럿 피스톤 구동 방식)내부 차압을 활용하여 대유량 개폐
작동 압력 범위0.5 ~ 16 bar (약 0.05 ~ 1.6 MPa)최소 차압 0.5 bar 필요
연결 포트 규격G 1/2" ~ G 2" Female (G나사 / 암나사)G1/2, G3/4, G1, G1-1/4, G1-1/2, G2
사용 매체Steam, Hot Water, Hot Air, Water, Oil고온 스팀, 열매체유, 고온수, 공기 등
내부 씰 / 온도PTFE: -20℃ ~ 200℃ / PEEK: -20℃ ~ 350℃사용 온도 조건에 따른 씰 사양 선택
본체 재질Bronze (청동) 또는 Stainless Steel (SUS304/SUS316)고온/고압 내구성 확보
사용 전압AC220V, AC110V, DC24V 등고온 전용 H종/F종 절연 코일 적용

■주요 특징 및 핵심 장점

  1. 내부 씰 사양별 압도적인 고온 대응력 (최대 350℃):

    • PTFE 씰 (-20℃ ~ 200℃): 일반 산업용 스팀(100~180℃), 고온수, 열풍 라인 표준 사양

    • PEEK 씰 (-20℃ ~ 350℃): 초고온 과열 스팀(Superheated Steam), 열매체유(Hot Thermal Oil), 고온 가스 라인 특화 사양

  2. 파일럿 피스톤(Pilot Piston) 대유량 구조:

    • 고온에 취약한 고무 다이어프램 대신 피스톤 링 및 링 씰(PTFE/PEEK) 방식을 채택하여 대구경 포트(최대 G 2")에서도 뛰어난 유량 계수(Cv)를 제공하며 고온 열변형에 강합니다.

  3. 고온 방열 및 H종 절연 코일 채택:

    • 유체 온도가 코일로 전달되어 소손되는 것을 방지하기 위해 밸브 바디와 솔레노이드 코일 사이에 방열 탑 구조(Heat Sink Neck)를 적용하고, 고온 견딤성이 뛰어난 절연 코일을 장착하였습니다.

  4. 대유량 배관 라인 대응 (G 1/2" ~ G 2"):

    • 소형 기계 내부 배관(G 1/2")부터 보일러 메인 스팀 라인 및 대형 열교환기 라인(G 2")까지 넓은 규격을 지원합니다.

■주요 적용 분야 (Applications)

  • 보일러 및 산업용 스팀 설비 (Boiler & Steam Systems):

    • 보일러 스팀 메인 공급 라인, 열교환기 스팀 차단, 스팀 멸균기/세척기, 염색/섬유 가공기

  • 열매체유 및 고온수 순환 라인 (Hot Water & Thermal Oil Lines):

    • 산업용 열매체유 가열 라인, 고온 온수 순환 라인, 사출 성형기 온조기

  • 고온 가스 및 열풍 제어 (Hot Air & Gas Control):

    • 건조로, 건조기, 고온 공기 및 가스 배관 라인의 자동 개폐 제어

■설치 및 운용 유의사항

  1. 최소 동작 차압(0.5 bar) 확보:

    • 본 밸브는 파일럿 피스톤(Pilot Piston) 구조이므로, 정상적으로 완전히 열리고 닫히기 위해 입력 측과 출력 측 사이 최소 0.5 bar 이상의 차압(ΔP ≧0.5 bar)이 존재해야 합니다. (차압이 0인 무압력 탱크 드레인 등에는 직동식 밸브 사용 권장)

  2. 유체 내 이물질 제거 (스트레이너 설치 필수):

    • 스팀 및 고온 배관 특성상 배관 내부의 녹, 스케일, 이물질이 파일럿 오리피스 구멍을 막거나 피스톤 씰을 손상시킬 수 있습니다. 밸브 입력 전단에 Y형 스트레이너(Strainer - 80~100 mesh)를 반드시 설치하십시오.

  3. 수직 직립 설치 권장:

    • 고온 피스톤의 스무스한 상하 작동과 내구성 확보를 위해 솔레노이드 코일이 위로 향하도록 수평 배관에 수직 직립 설치하는 것을 권장합니다.

  4. 씰 재질 선택 (PTFE vs PEEK):

    • 사용 유체의 최고 온도 및 스팀 압력( saturated steam pressure )을 확인하여 200℃ 이하일 경우 PTFE, 200℃~350℃ 구간 및 열매체유 라인은 반드시 PEEK 사양을 선택해야 합니다.
