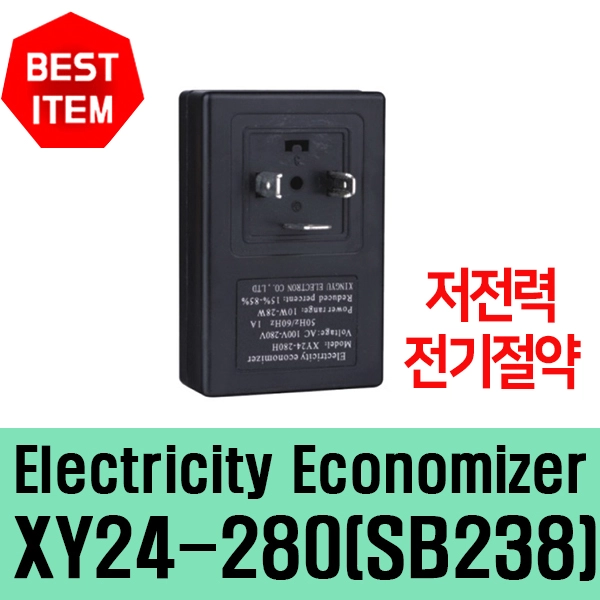

XY24-280 (SB238)●(XY24280)●RFS Electricity Economizer●저전력●전기 절약●전기 절감●전기 절약으로 솔레노이드 노말 오픈 사용이 용이함(NO)●솔레노이드밸브 코일 전기절약●솔레노이드밸브코일 전기절약●(Energy efficiency=15%~85%)●(RFS)

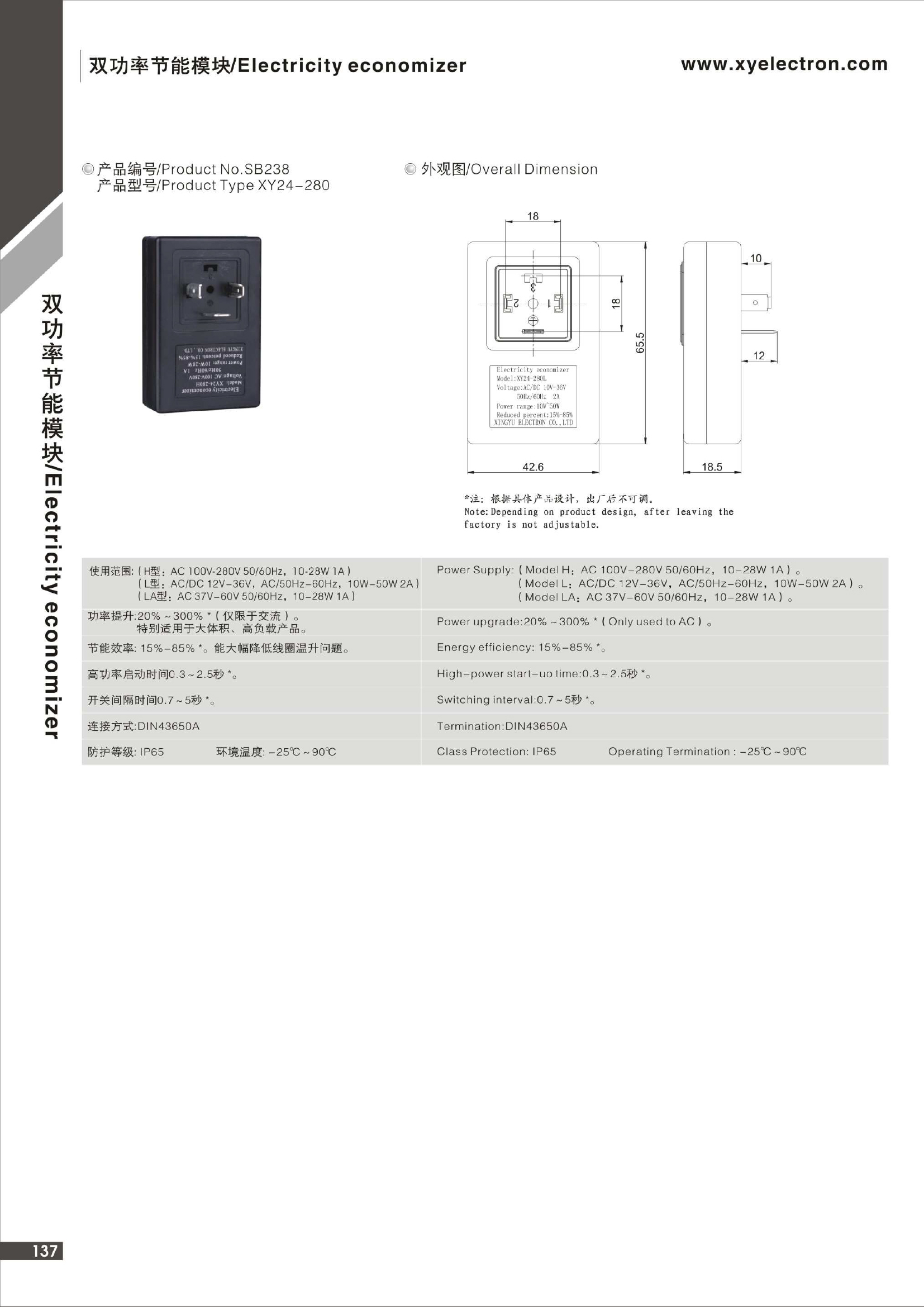

XY24-280 카탈로그

●Electricity Economizer (Terrniation=DIN43650A)

(Energy efficiency=15%~85%)

●XY24-280H (SB238) (AC100~280V) (10W~28W 1A) (DME2046)

●XY-280L (SB238) (AC/DC12~36V) (10W~50W 2A) (DME5428)

(AC110~220V용만 생산  DC는 단종 )

●XY24-280LA (SB238) (AC37~60V) (10W~28W 1A) (DME5429)           (AC110~220V용만 생산) DC는 단종

●Electricity Economizer

(SB238) 과  (DIN43650A 단자를가진 Solenoid  valve Coil)에

연결하여  전기를계속 인가 하여도 코일은 손상을입지 않습니다

그리고 전기절약이 15%~85% 됩니다.

●Electricity Economizer

(SB238) 과  (DIN43650A 단자를가진 Solenoid  valve Coil)에연결하여

(Normal Close type) 의 솔레노이드밸브에 계속전기를 인가하여도

코일이 손상을입지않아므로  (Normal Open type) 으로 사용해도 됩니다.

■RFS XY24-280 (SB238) 솔레노이드 밸브 전력 절감 모듈 (Electricity Economizer) 사양 및 제품 기능입니다. 연속 통전 시 발생하는 코일 발열을 억제하고 소비 전력을 획기적으로 낮춰주는 에너지 절감형 스마트 제어 모듈입니다.

■주요 사양 및 모델 개요

■기술 원리 및 동작 특성

1. 초기 기동 & 수동 유지 전환 (Pick-up & Hold 제어)

   • 솔레노이드 밸브는 기동 시(스풀을 당길 때)에만 큰 전류가 필요하고, 일단 끌어당긴 위치를 유지(Hold)할 때 필요한 전류는 기동 전류의 10~20% 수준입니다.

   • XY24-280 모듈은 초기 인가 시 100% 전압/전류로 밸브를 확실하게 작동시킨 후, 정해진 시간 내에 전류를 자동 감축하여 최소 유지 전력으로 구동합니다.

2. 발열 극소화 및 코일 수명 연장

   • 코일의 내부 저항에 의한 열 손실($P = I^2R$)을 대폭 줄여 장시간 통전 시 발생하는 코일 타버림(Burn-out) 현상과 절연 파괴를 예방합니다.

3. 노말 오픈(NO) 환경 대체 용이성

   • 상시 통전이 필요한 NC(Normal Closed) 밸브에 적용할 경우, 전기 절감 효과를 통해 장시간 전원 인가 상태를 유지할 수 있어 고가의 NO(Normal Open) 전용 밸브를 대체하여 사용하기 수월해집니다.

■주요 적용 분야

• 장시간 전원을 켜두어야 하는 공압/유압 솔레노이드 밸브 제어 라인

• 코일 발열로 인한 화재 위험이나 작동 오류(소음, 진동)를 방지해야 하는 설비

• 에너지 절감(전기요금 절감)이 필요한 자동화 라인 및 제어반 Internal Module
