RD50016-15G 카탈로그 RD50016-15G 코드번호

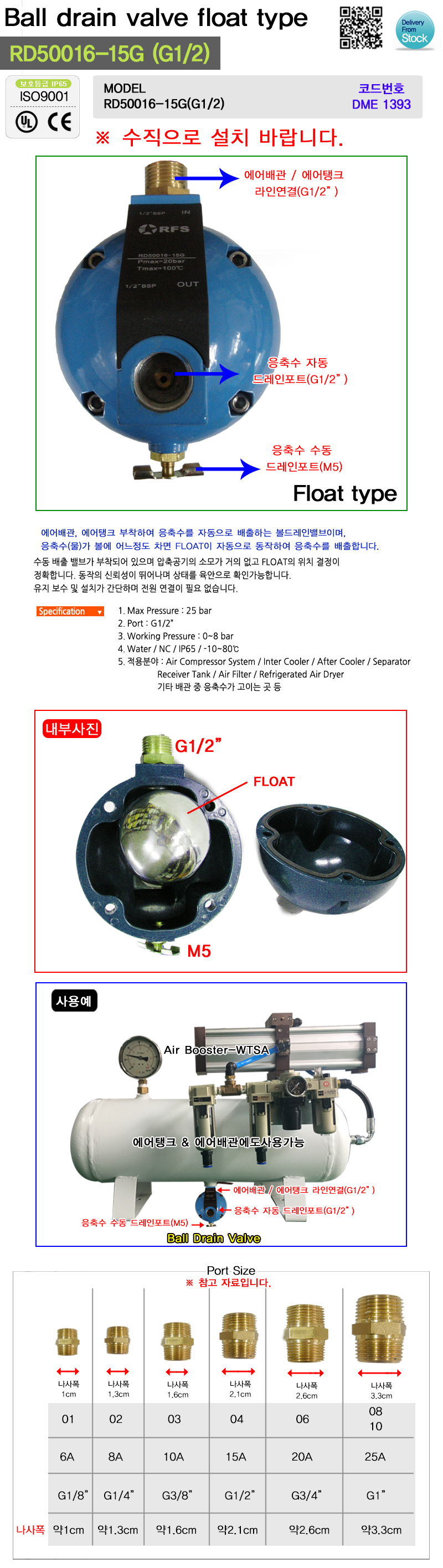

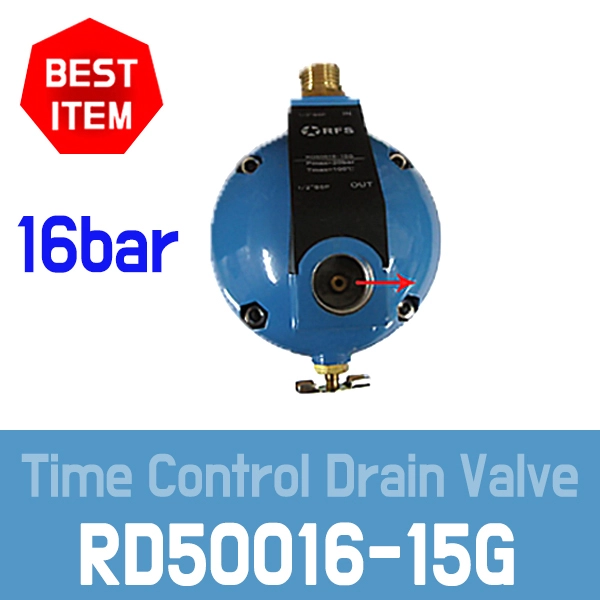

●(Flost type) Time Control Drain Valve
●RD50016-15G-(Working pressure=0~16bar) (body=AI) (DME1393)
(Max Pressure=20bar) (air line=G1/2 M) (water outlet=G1/2 F)
●(Flost type) Time Control Drain Valve
●RD50016-15G-(Working pressure=0~16bar) (body=AI) (DME1393)
(Max Pressure=20bar) (air line=G1/2 M) (water outlet=G1/2 F)
■RFS RD50016-15G 오토 드레인 밸브 (Auto Drain Valve) 사양 및 주요 특징입니다. 에어 컴프레서, 에어 리시버 탱크, 에어 드라이어 및 필터 하우징 하부에 설치하여 누적되는 응축수(드레인)를 자동으로 배출하는 기식/전자식 복합 제어 밸브입니다.

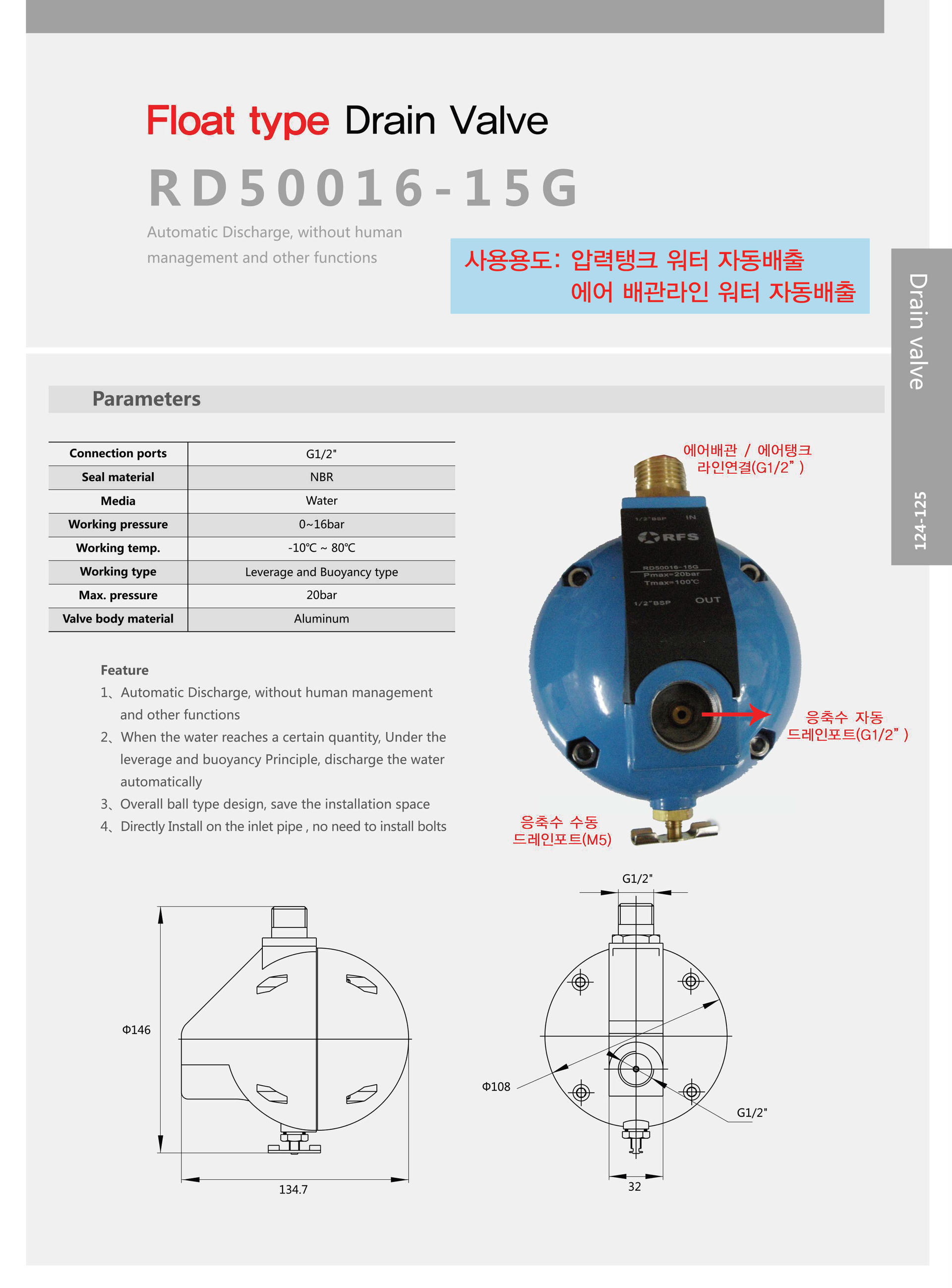

■주요 사양 및 규격
| 항목 | 상세 사양 |
| 모델명 | RD50016-15G |
| 제조 / 유통 브랜드 | RFS |
| 작동 및 구조 타입 | Float Type (플로트/부유식) + Ball Valve Structure |
| 제어 방식 | Time Control (시간 제어형 오토 드레인) |
| 사용 압력 범위 | 0 ~ 16 bar (0 ~ 1.6 MPa, 고압 라인 대응) |
| 포트 접속 규격 | 15G (G 1/2" Female / PT 1/2" 호환 규격) |
■핵심 동작 원리 및 특징
플로트(Float) + 볼 밸브(Ball Valve) 복합 제어 방식
볼 밸브 토출 구조: 기존의 수직 스풀/디스크 구동 방식에 비해 개구부가 넓은 볼 밸브 메커니즘을 적용하여, 응축수 내의 스케일, 슬러지, 유분(오일 슬러지)에 의한 막힘 현상을 획기적으로 줄였습니다.
플로트 및 타이머 제어: 하우징 내부 수위에 따른 플로트의 감지 기능과 함께 전자 타이머(Time Control)에 의해 정해진 주기 및 시간 동안 구동 모터/솔레노이드가 볼 밸브를 확실하게 개폐합니다.
최대 16 bar 내압 설계
일반 공압용(10 bar 이하) 드레인 밸브와 달리 최대 16 bar 고압 환경에서도 안전하게 작동하여 고압 컴프레서 및 대용량 에어 탱크 라인에 최적화되어 있습니다.
압축공기 손실 극소화
수위가 낮거나 응축수가 없을 때는 밸브를 닫힌 상태로 유지하므로, 배출 시 발생하는 불필요한 압축공기 누설(Air Loss)을 막아 에너지 절감 효과를 제공합니다.
■주요 설치 및 적용 위치
에어 리시버 탱크 (Air Receiver Tank) 하부
에어 드라이어 (Air Dryer - 냉동식/흡착식) 응축수 배출구
메인 에어 필터 및 대용량 유수분리기 하부
공압 배관 라인 최저점 (Low Point Drain)
원산지 Made in China
무게 1kg
