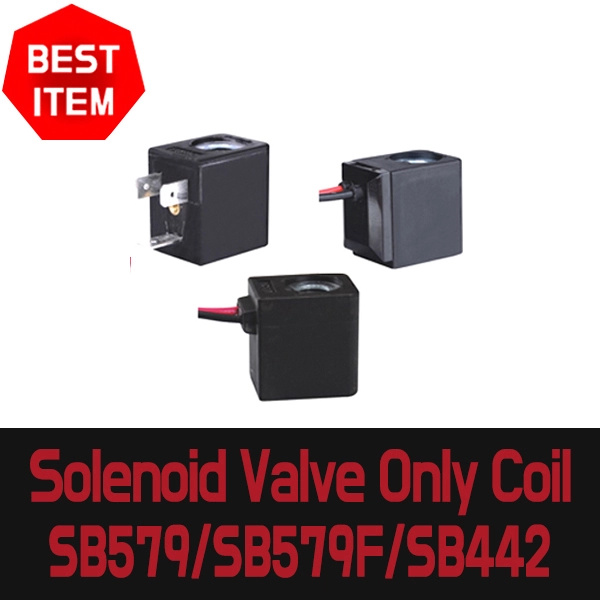

SB579(DIN43650B)●SB579F(lead wire)●SB442(for 3130E)(lamp+lead wire)●Solenoid Valve Coil●솔레노이드 밸브 코일●(for VF3130,VF5120,4V410,4V310,4V310B,4V210,2P,3V,SB115,SB116)●(RFS)

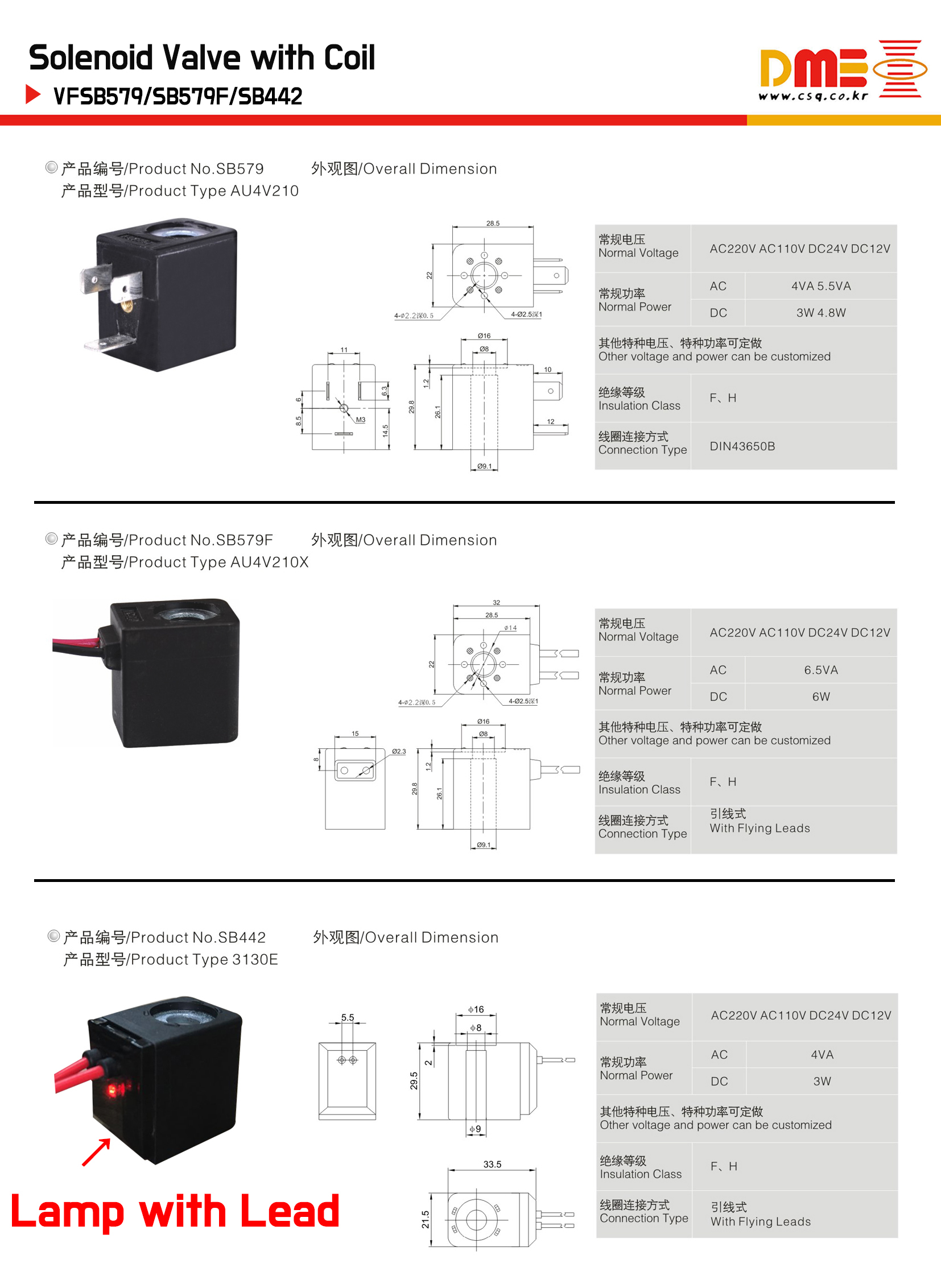

SB579 Series & SB442 카탈로그 SB579 Series & SB442 코드번호

●(for VF3130. VF5120, 4V410. 4V310, 4V310B, 4V210)

●(for 2P025, 3V,SB115, SB157, SB165, V5211, R23-WT, R23WT)

●(Only Coil, Solenoid Valve) (AC220V)

(bottom dai=9.1mm) (top dai=8mm, 18mm ) (height=29.8mm)

●SB579F-AC220V (lead wire) (DME3690)

●SB579-AC220V (DIN43650B black DIN) (DME6569)

●SB579-AC220V (DIN43650B lamp DIN) (DME3689)

●(Only Coil  Solenoid Valve) (AC110V)

(bottom dai=9.1mm) (top dai=8mm, 18mm ) (height=29.8mm)

●SB579F-AC110V (lead wire) (DME3693)

●SB579-AC110V (DIN43650B black DIN) (DME6568)

●SB579-AC110V (DIN43650B lamp DIN) (DME3692)

●(Only Coil, Solenoid Valve) (DC24V)

(bottom dai=9.1mm) (top dai=8mm, 18mm ) (height=29.8mm)

●SB579F-DC24V (lead wire) (DME3698)

●SB579-DC24V(DIN43650B black DIN) (not connector) (DME3700)

●SB579-DC24V (DIN43650B black DIN) (DME4212)

●SB579-DC24V (DIN43650B lamp DIN)( DME1340)

●(Only Coil, Solenoid Valve) (DC12V)

(bottom dai=9.1mm) (top dai=8mm, 18mm ) (height=29.8mm)

●SB579F-DC12V (lead wire) (DME3699)

●SB579-DC12V (DIN43650B black DIN) (DME3701)

●SB579-DC12V (DIN43650B lamp DIN)( DME6564)

●(Only Coil, Solenoid Valve) (AC12V)

(bottom dai=9.1mm) (top dai=8mm, 18mm ) (height=29.8mm)

●SB579F-AC12V (lead wire) (DME3697)

●SB579-AC12V (DIN43650B blackDIN) (DME3696)

●SB579-AC12V (DIN43650B lamp DIN) (DME6565)

●(Only Coil, Solenoid Valve) (AC24V)

(bottom dai=9.1mm) (top dai=8mm, 18mm ) (height=29.8mm)

●SB579F-AC24V (lead wire) (DME3695)

●SB579-AC24V (DIN43650B black DIN) (DME6566)

●SB579-AC24V (DIN43650B lamp DIN) (DME6567)

●(Only Coil, Solenoid Valve) (with lamp+lead)

(bottom dai=9.1mm) (top dai=8mm, 18mm ) (height=29.8mm)

●SB442-AC220V (for VF3130E) (lamp+lead wire) (DME9412)

●SB442-AC110V (for 3130E) (lamp+lead wire) (DME9414)

●SB442-DC24V (for 3130E) ( lamp+lead wire) (DME9413)

●SB442-AC24V (for 3130E) (lamp+lead wire) (DME9415)

●SB442-AC12V (for 3130E) (lamp+lead wire) (DME9416)

■RFS 솔레노이드 밸브용 공용 교체 코일 시리즈 정보 정리입니다.

RFS 브랜드의 대표적인 공압 솔레노이드 밸브(SB115, SB116 및 국산/외산 표준 밸브 4V, VF 시리즈 등)에 호환 적용되는 코일 및 결선 방식별 주요 제원입니다.

■결선/접속 방식별 모델 구분

■주요 호환 밸브 사양 및 사양

• 제조/공급사: RFS

• 주요 적용 호환 밸브 시리즈:

  • RFS 소형/미니 시리즈: SB115, SB116

  • 4V 공압 시리즈: 4V210, 4V310, 4V310B, 4V410

  • VF / 3V 시리즈: VF3130, VF5120, 2P, 3V 시리즈 등

• 적용 유체/환경: 산업용 공압 솔레노이드 밸브 구동부

■교체/선정 시 확인 사항

코일 교체 시에는 접속 형태(DIN 커넥터 vs Lead Wire) 외에도 구동 전압(DC24V, AC110V, AC220V 등) 및 AC/DC 전류 종류가 기존 코일 명판과 일치하는지 반드시 확인 후 적용하시기 바랍니다.
