WTSA80-4-A(Ratio=4:1)●WEITAI Air Booster●WEITAIAir Booster●에어 증압기●WEITAI 에어 부스터●WEITAI 가스 부스터●WEITAI 에어 증압기●웨이타이 가스 부스터●(drive air input pressure=2~8bar)●(fluid output pressure=8~32bar●(4배)●(WEITAI)

자료실

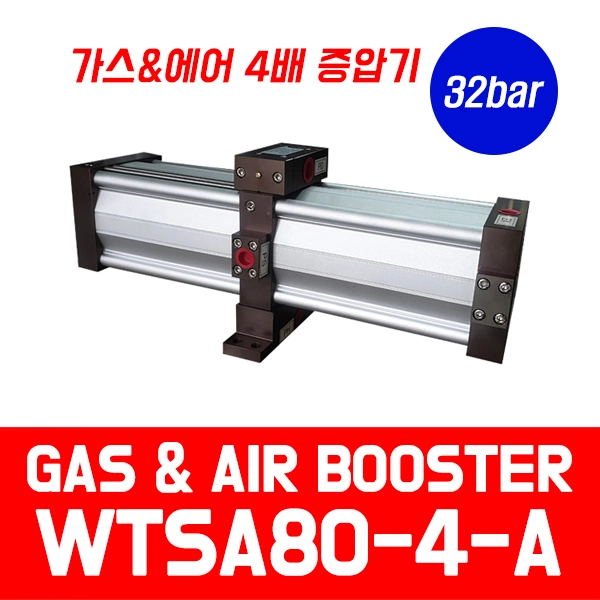

●Air booster,Gas booster (WTSA80-4-A) (Ratio=4:1)

●PD=(air drive input pressure=2~8bar)

●PH=(gas output pressure=8~32bar)

●PS=(gas input=air,He,CO2,H2,Ar,N2,etc)

●WTSA80-4-A (csq1597)

(토출유량 at 5bar=3L/min) (에어소비량 at 5bar flow=900L/min ANR)

■WTSA80-4-A는 국내 공압 증압기 / 유압 및 수압 증압기 전문 회사 대아기전(주)에서 취급하는

에어 증압기(Air Booster / 에어 부스터) 제품 시리즈의 명칭입니다.

■주요 사양

●시리즈 (WTSA80): 80mm 실린더 구경을 갖춘 공압식 에어 증압기

●증압비 (1:4) 입력 압력 대비 최대 4배까지 승압 (예: 일반 배관 에어 5~7 bar 입력 시 최대 20~28 bar 출력 가능)

●제어 방식 (-A): 자동 왕복 방식(Auto Reciprocating) – 전기적 신호 없이 밸브의 자체 공압 구조로 자동 연속 운전

■특징 및 용도

●전기 불필요: 별도의 전기 동력 없이 기공급되는 에어(Air) 압력만으로 동작하여 폭발 위험이 있는 방폭 구역이나 야외 현장에서 안전하게 사용됩니다.

●압력 증강: 공장의 일반 배관 압력(5~8 bar)으로 고압이 필요한 국소 부위나 특정 설비에 부분적으로 높은 압력을 공급할 때 적용됩니다.

●주요 용도: 고압 기밀 시험, 기공 시험(Leak Test), 고압 밸브 작동, 밸브 / 유압 액추에이터 구동, 액체 증압 펌프 드라이브 등.

●가스 증압기 ●가스 충전기 ●질소 충전기 ●산소 충전기

●Air충전기 ●He 충전기 ●Co2 충전기 ●H2 충전기 ● Ar 충전기 ●N2 충전기

●에어 파워 부족 전원 불필요 방폭 지역에서 에어 증압이 필요할때

●에어 라인 압력 저하에 따른 파워 부족을 에어부스터로  증압하여 파워보충

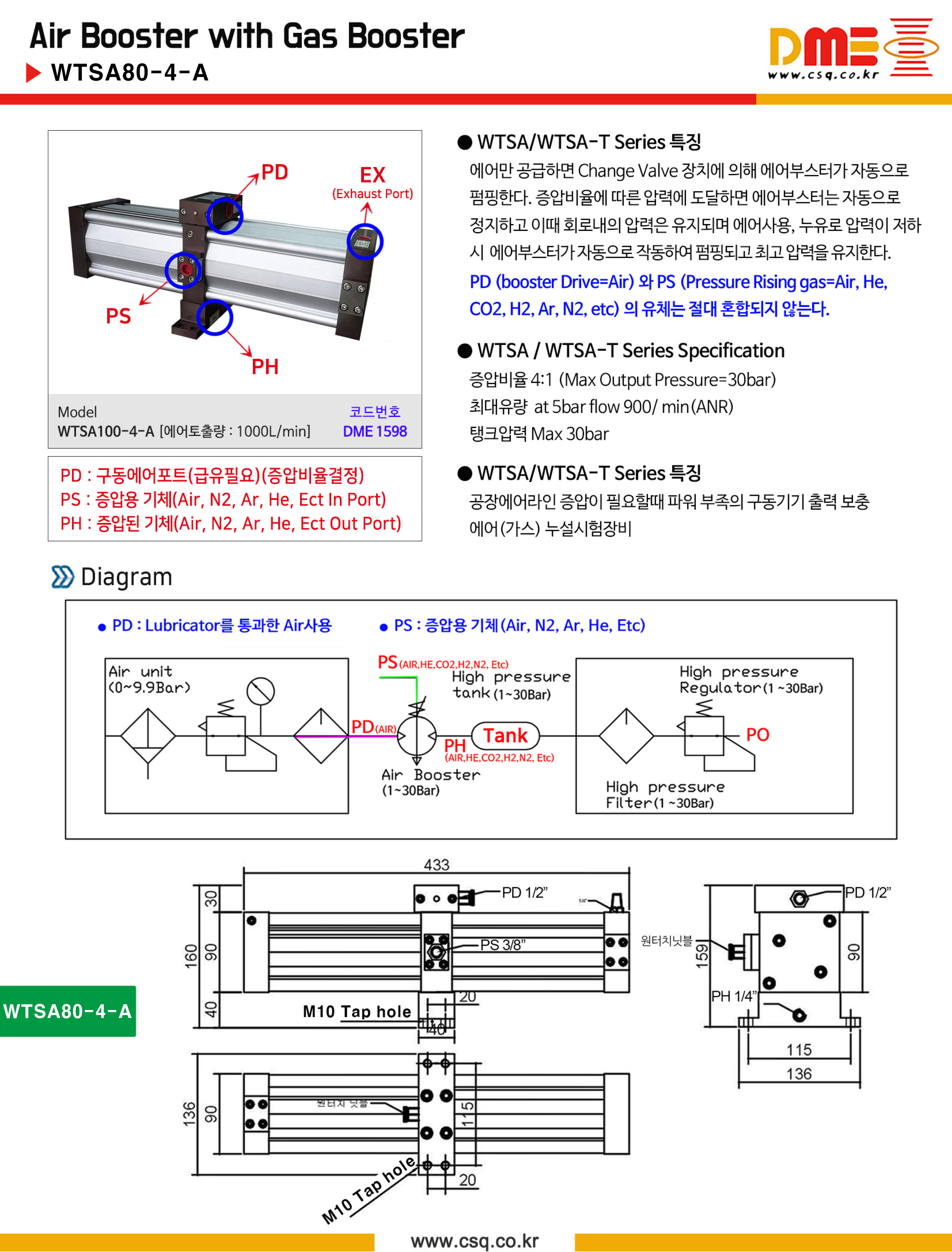

■WTSA-A series 특징

에어만 공급하면 Automatic valve 장치에 의해 가스부스터(에어부스터) 가 자동으로 작동하여 펌핑한다.

증압비율에 따른 압력에 도달하면 가스부스터 (에어부스터) 는 자동으로 정지하고

이때, 회로내 압력은 유지되며  가스 (에어) 사용  누유로 압력이 저하 되면

가스부스터(에어부스터)가  자동으로 작동하여 펌핑되고 최고 압력을 유지한다.

■PD (booster Drive=Air) 와 PS (gas Pressure Rising= Air, He, CO2, H2, Ar, N2, etc)의

유체는절대 혼합되지 않는다.
