Air Unit 카탈로그

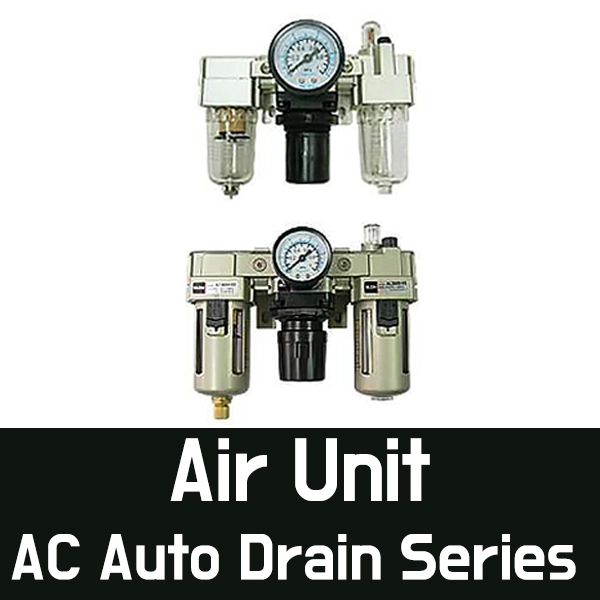

●(Auto drain)  Air unit (F + R + L) (3점set)

●AC2000-02DBG (G1/4 F) (auto drain) (DME4419)

●AC3000-03DBG (G3/8 F) (auto drain) (DME3855)

●AC4000-04DBG (G1/2 F) (auto drain) (DME4420)

●AC5000-10DBG (G1 F) (auto drain) (DME4421)

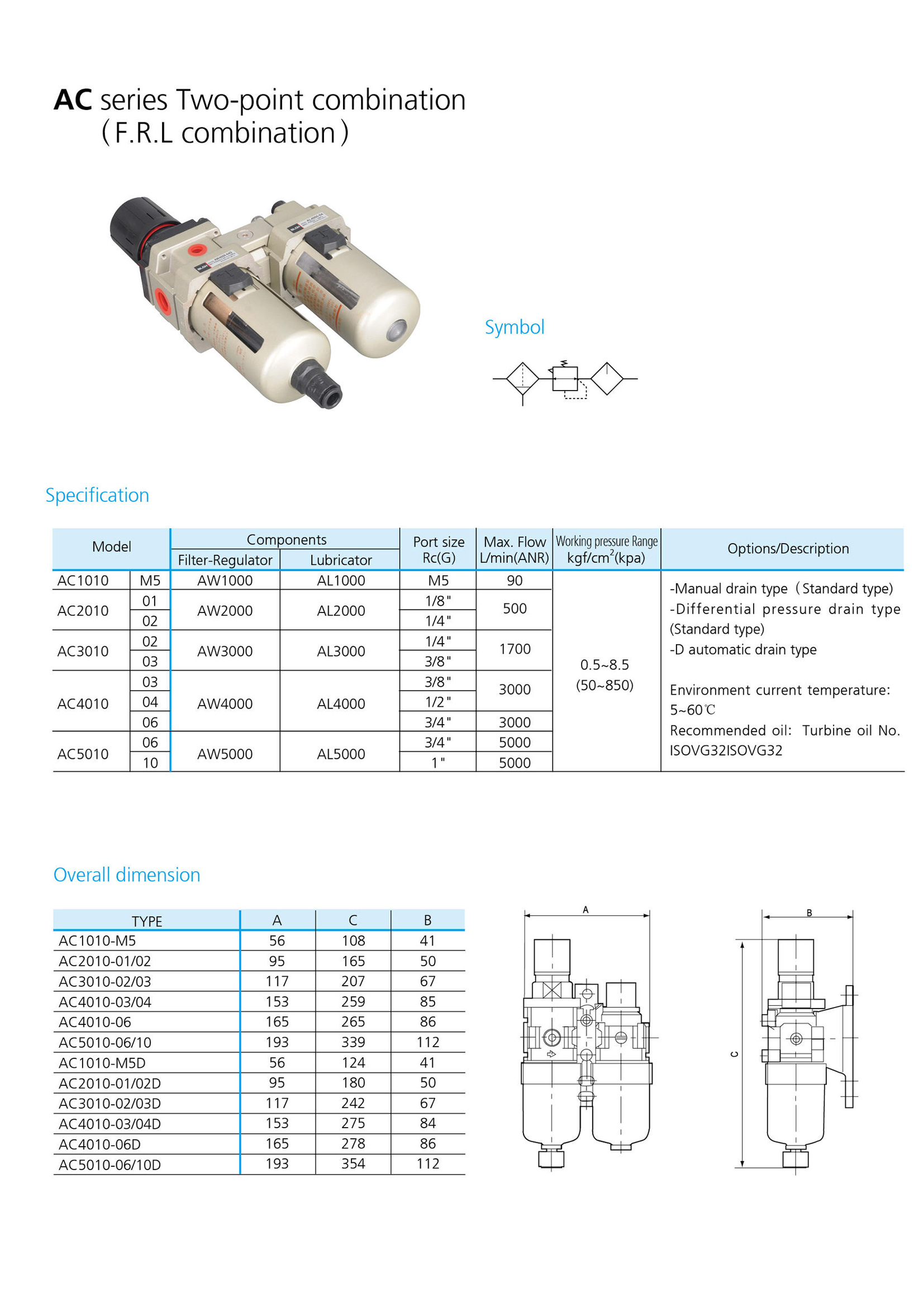

●(Auto drain)  Air unit (FR + L) (2점set)

●AC2010-02DBG (G1/4 F) (auto drain) (DME4422)

●AC3010-03DBG (G3/8 F) (auto drain) (DME4423)

●AC4010-04DBG (G1/2 F) (auto drain) (DME4424)

●AC5010-10DBG (G1 F) (auto drain) (DME4425)

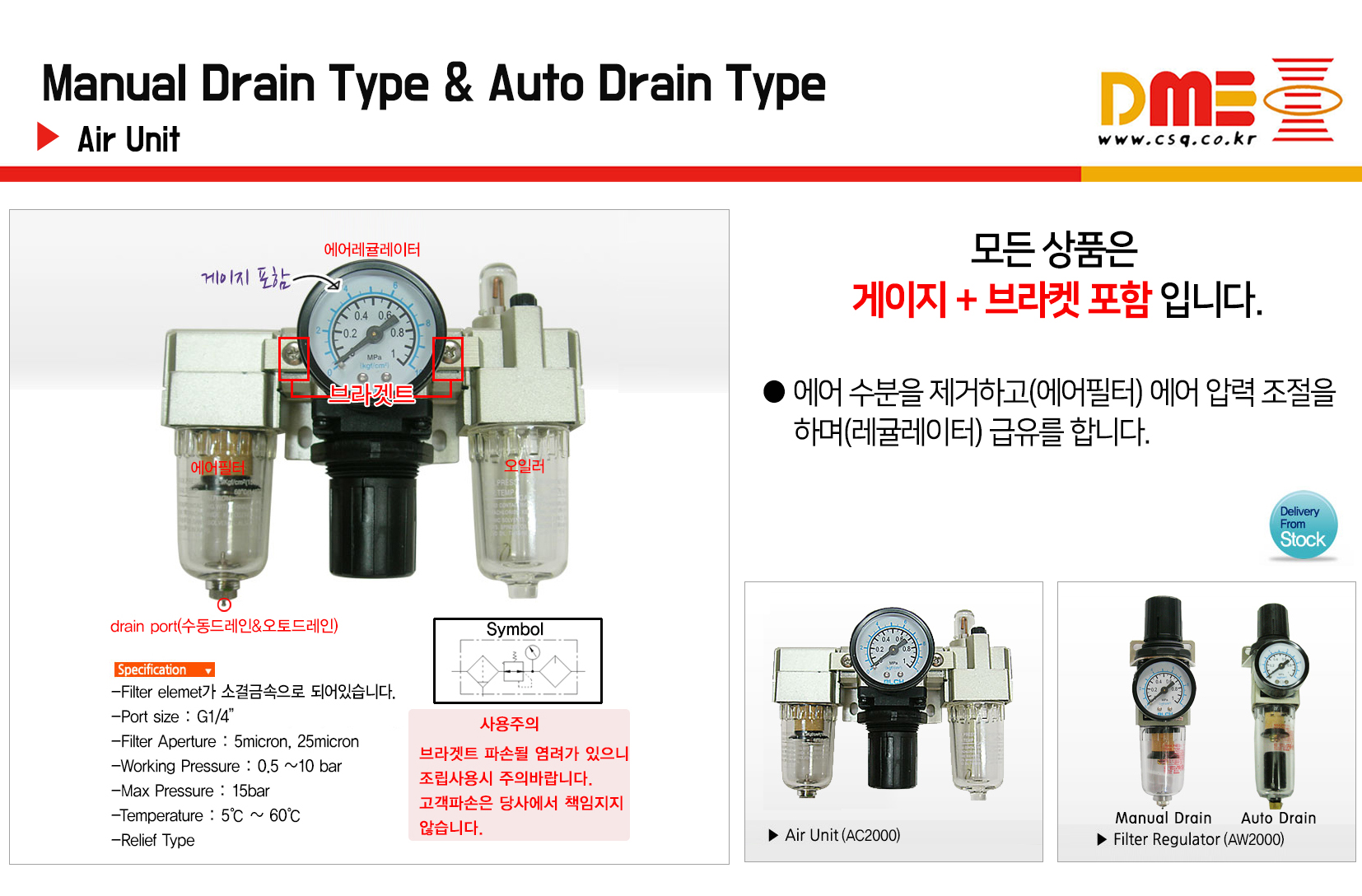

■제품은 오토 드레인(Auto Drain) 기능이 부착된 에어 유니트(Air Unit) AC 시리즈입니다.

이전 수동 배출(Manual Drain) 방식과 달리, 필터 보울(Bowl) 하부에 자동 배출 밸브가 내장되어 있어

축적된 수분과 이물질을 자동으로 배출해 주는 에어 전처리 장치(F.R.L Unit)입니다.

■모델별 바디 사이즈 및 접속 구경 (Port Size)

■오토 드레인(Auto Drain)의 주요 특징 및 장점

1. 자동 수분 배출

   • 보울 내부의 부자(Float)가 수위 상승에 따라 올라가면서 밸브를 열어 응축수를 자동으로 배출합니다.

   • 작업자가 일일이 수동으로 물을 빼줄 필요가 없어 유지보수가 매우 편리합니다.

2. 후단 설비 보호 및 관리 편의성

   • 수분 배출 타이밍을 놓쳐 후단 공압 밸브나 실린더로 수분이 넘어가는 사고를 사전 예방합니다.

   • 접근이 어려운 높은 곳이나 구석진 위치에 에어 유니트를 설치할 때 필수적인 옵션입니다.

■오토 드레인 동작 방식 구분 (선택 사항)

• N.O. (Normally Open, 상시 개방형):

  • 공기압이 공급되지 않을 때(퇴근 후 콤프레샤 정지 시) 드레인 밸브가 열려 내부 잔여 응축수가 완전 배출됩니다.

  • 적용: 대형 라인 및 메인 에어 배관

• N.C. (Normally Closed, 상시 폐쇄형):

  • 공기압이 없어도 밸브가 닫혀 있으며, 공기압이 들어온 상태에서 수분이 차오를 때만 열려 배출됩니다.

  • 적용: 소형 라인 및 에어 소모를 극소화해야 하는 설비

■ 핵심 구성요소 (F.R.L)

• Filter (필터): 5㎛ 엘리먼트로 이물질 및 응축수 1차 여과 + 오토드레인 배출

• Regulator (레귤레이터): 설정 압력으로 2차 압력 제어 및 유지

• Lubricator (루브리케이터): 에어 흐름을 타고 정량 오일 미스트 공급 (기계 마모 방지)
