AR1000●AR2000●AR3000●AR4000●AR5000●Air Regulator●에어 레귤레이터●(M5 F~G1 F)●(10bar)●(BLCH)

AR Series 카탈로그

●Air Regulator

●AR1000-M5-BG (pressure=0.5~7bar) (M5 F) (DME1427)

●AR2000-02BG (pressure=0.5~8bar) (G1/4 F) (DME1525)

●AR3000-03BG (pressure=0.5~8bar) (G3/8 F) (DME1526)

●AR4000-04BG (pressure=0.5~8bar) (G1/2 F) (DME1528)

●AR5000-10BG (pressure=0.5~8bar) (G1 F) (DME1529)

●(only, dia 40mm, not oil, back type) Pressure gauge

●40-10K-B-(back G1/8 Male) (DME2906)

(for AW2000,AR2000,AW3000,AR3000,IR1020,IR2020,IR3020,QTYSS)

●(only, dia 50mm, not oil, back type) Pressure gauge

●Y50-10K-B-(back G1/4 Male) (DME1397)

(for AC4000,AC5000,AW4000,AW5000,AR4000,AR5000)

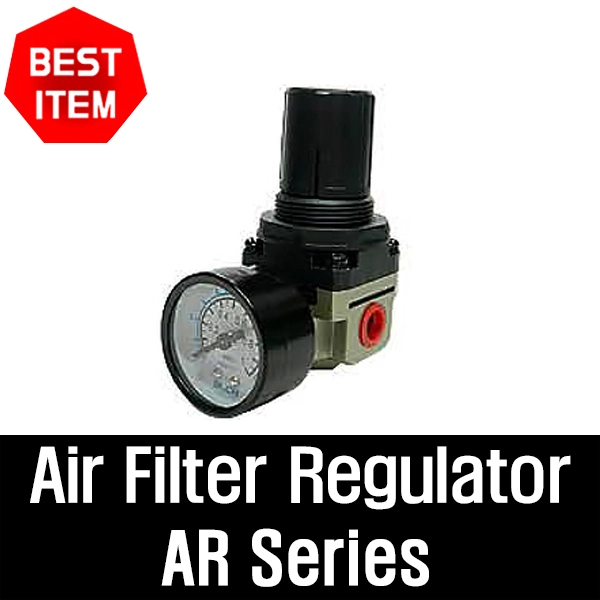

■제품은 에어 레귤레이터(Air Regulator) AR 시리즈입니다.

공장 메인 배관이나 콤프레샤에서 공급되는 불안정한 입력 압력(1차 압력)을 감압하여, 공압 실린더나 솔레노이드 밸브 등

후단 장비가 요구하는 일정한 사용 압력(2차 압력)으로 정밀하게 제어 및 유지시켜주는 공압 핵심 부품입니다.

■모델별 바디 사이즈 및 접속 구경 (Port Size)

■ 주요 기술 사양

• 최대 사용 압력: 10 bar (1.0 MPa / 약 10.2 kgf/cm²)

• 설정 압력 범위: 0.5 ~ 8.5 bar (0.05 ~ 0.85 MPa, 일반 표준 규격)

• 사용 온도 범위: -5 ~ 60℃ (동결 없는 상태)

• 구조 방식: 릴리프형 (Relieving Type)

  • 설정한 압력보다 후단 압력이 높아지면 상부 핸들 내부 릴리프 구멍을 통해 에어를 대기로 자동 배출하여 압력을 안전하게 유지함.

■ 주요 특징 및 사용 방법

1. 원터치 락킹 노브 (Locking Knob):

   • 압력을 설정할 때는 압력 조절 핸들(노브)을 위로 당긴(UP) 후 시계 방향(+) 또는 반시계 방향(-)으로 돌려 압력을 맞춥니다.

   • 조절 완료 후 핸들을 아래로 밀어 넣으면(DOWN) 진동이나 외부 충격으로 인한 압력 변동을 방지(Lock)할 수 있습니다.

2. 압력계(Gauge) 포트 내장:

   • 정면 또는 후면에 압력계를 부착할 수 있는 포트가 기본 마련되어 있어 실시간 압력 확인이 가능합니다.

3. 설치 방향 주의:

   • 바디 측면에 표시된 공기 흐름 방향 화살표(IN → OUT)에 맞춰 배관을 연결해야 정상 작동합니다.
