    AD&AH Series 카탈로그

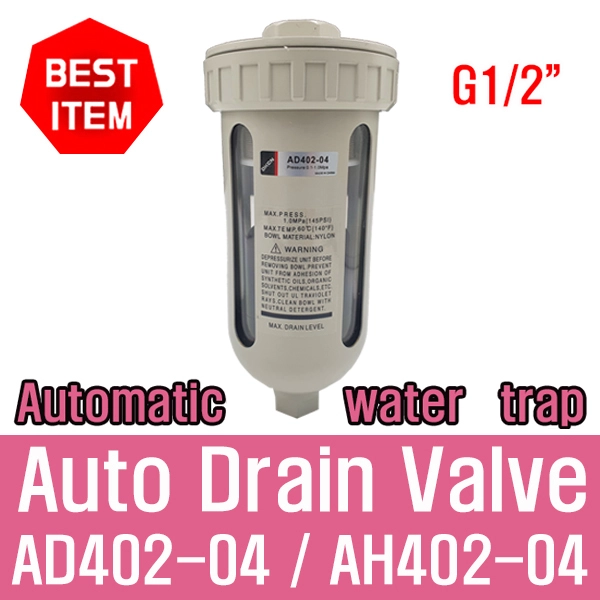

●(AD402) Auto Drain (Automatic water trap)

●AD402-04 (drain G3/8 F) (connection G1/2 F) (DME1572)

●(AH402) Auto Drain (Automatic water trap)

●AH402-04 (drain G3/8 F) (connection G1/2 F) (DME9566)

●Auto Drain●Automatic water Trap●오토 드레인 트랩●수분 자동 배출 트랩

●물 자동 배출기 트랩●오토 드레인 밸브●압축공기 라인에 물 배출●오토마틱 물 트랩

●에어 필타 물 자동 배출 트랩

■AD402는 에어 컴프레서 라인이나 에어 드라이어, 에어 필터 하단에 설치하여 배관 내부의 응축수(수분)를 자동으로 배출해 주는 플로트식 오토 드레인 밸브(Auto Drain Valve)입니다

■동작 원리 및 주의사항

1. 플로트 메커니즘: 내부 보울에 응축수가 고이면 부표(Float)가 떠오르며 오리피스를 열어 수분을 외부로 자동 배출합니다.

2. 최소 작동 압력: 정상적인 차단 동작을 위해 최소 0.1 MPa (약 1 bar) 이상의 공압이 라인에 공급되어야 합니다. (압력이 전혀 없을 때는 밑으로 에어가 계속 새는 것이 정상 작동 스펙입니다.)

3. 유지 보수: 에어 라인의 오일 슬러지나 이물질로 인해 내부 밸브 시트가 막히면 상시 누설이 발생할 수 있으므로 정기적인 내부 세척이 필요합니다.

   ■상세 차이점 및 특징

   ●AD402 (표준형)

   1,내부 응축수가 수위 기준치에 도달했을 때만 플로트가 떠올라 자동으로 배출됩니다.

   2,별도의 수동 조작 부품이 없어 구조가 단순하고 외관이 깔끔합니다.

   3, 작업자가 직접 드레인을 여닫을 필요가 없는 완전 자동화 라인에 적합합니다.

   ●AD402-D (수동 드레인 코크 부착형)


   1,하부에 손으로 돌리거나 누를 수 있는 수동 드레인 코크(-D)가 부착되어 있습니다.

   2,에어 라인 정비 시: 라인 차단 후 보울 내부에 남아 있는 잔여 압력과 응축수를 즉시 수동으로 배출시킬 수 있습니다.

   3,이물질 배출 시: 플로트에 이물질이 끼어 일시적인 작동 불량이 발생했을 때, 수동 코크를 열어 이물질을 강제로 불어낼(Blowing) 수 있어 유지보수가 용이합니다.

   ■선택 가이드

   ●AD402-D 수동형: 주기적인 점검이 필요하거나, 라인 정비 시 내부 응축수를 즉시 수동으로 강제 배출해야 하는 설

   ●AD402 표준형: 배관이 손이 닿지 않는 높은 곳에 위치하거나, 상시 완전 자동 배출만 필요한 라인



   ---
