FS 카탈로그 FS 코드번호

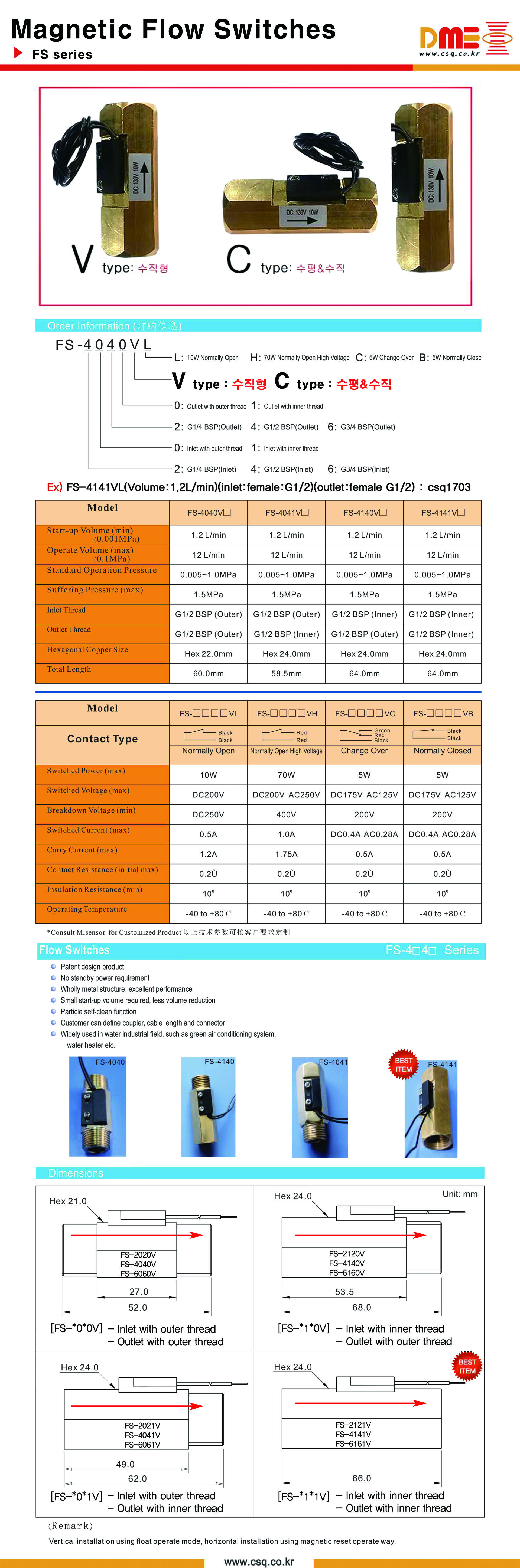

FS Series 전체 카탈로그

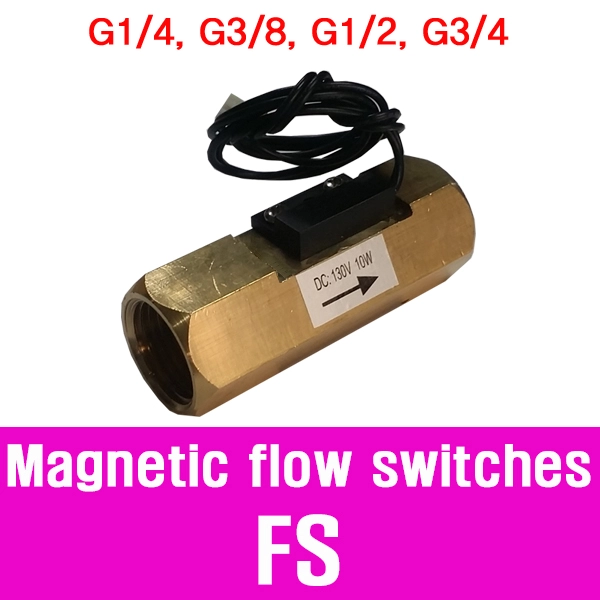

●( horizontal + vertical) Magnetic flow switches (madia=water, air)

●FS-2121CL (inlet,outlet G1/4 Female) (csq2176)

●FS-4141CL (inlet,outlet G1/2 Female) (csq2178)

●FS-6161CL (inlet,outlet G3/4 Female) (csq2177)

● (vertical type) Magnetic flow switches (madia=water, air)

●FS-2121VL (inlet,outlet G1/4 Female) (csq1702)

●FS-4141VL (inlet,outlet G1/2 Female)  (csq1703)

●FS-6161VL (inlet,outlet G3/4 Female)  (csq1704)

●only switche with bolt (normally open, 10W)

●(for FS-2121, FS-4141, FS-6161) (csq5251)

●(horizontal + vertical) Magnetic flow switches (madia=water, air)

●FS-4040CL ●FS-4140CL ●FS-4041CL

■DME FS 마그네틱 유량 스위치 (Magnetic Flow Switch)는 사출 성형 금형의 냉각수 라인, 냉동기, 열교환기 등

유체 배관 내에 냉각수나 액체의 흐름 여부를 마그네틱 (자성) 피스톤 방식으로 감지하여 제어반 (PLC)에 신호를 전달하는 유량 감지용 스위치입니다.

■작동 원리 및 특징

• 마그네틱 피스톤 감지 방식: 배관 내부로 냉각수가 흐르면 내부 플로트 (피스톤)가 밀려 올라가며, 피스톤에 내장된 영구자석이 스위치 바디 외부에 장착된 리드 스위치 (Reed Switch)를 작동시켜 ON/OFF 신호를 보냅니다.

• 배관 및 설비 보호: 냉각수 공급 중단, 배관 막힘, 범프 고장 등으로 유량이 단절될 때 즉시 경보 신호를 발생시켜 금형 과열 및 사출 성형품의 불량을 방지합니다.

• 신뢰성 높은 밀폐 구조: 유체가 흐르는 내부 배관부와 전기 스위치 접점 부위가 완전히 격리되어 있어 누수 및 단선 위험이 적고 슬러지나 이물질에 강합니다.

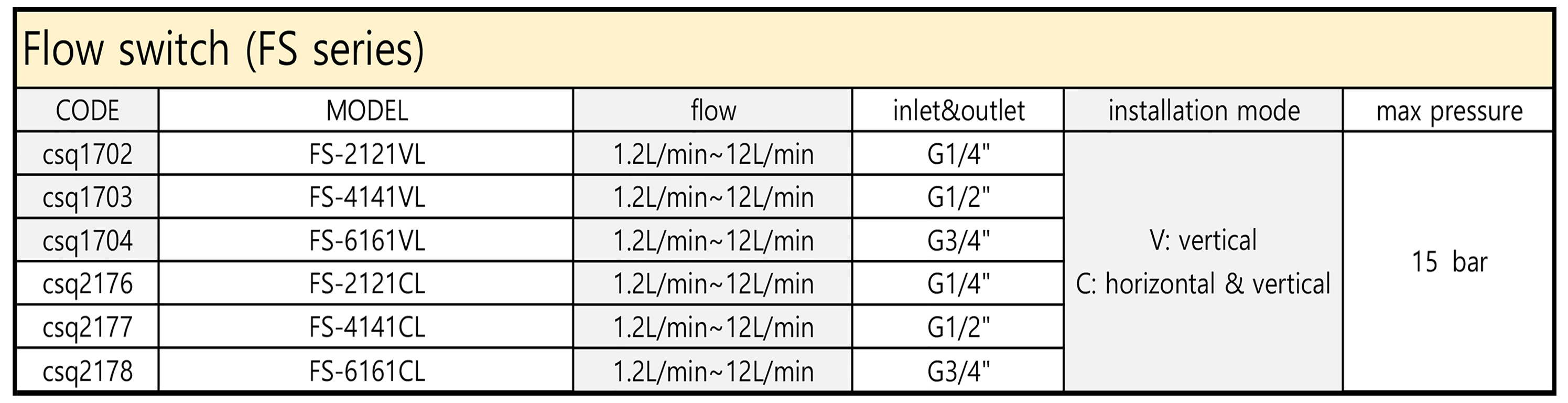

■주요 사양 및 규격

■설치 및 사용 시 유의사항

1. 유량 방향 확인: 바디 표면에 표시된 화살표 방향과 실제 냉각수 흐름 방향이 일치하도록 배관을 연결해야 정상 동작합니다.

2. 이물질 및 철분 제거: 내부에 자석 피스톤이 내장되어 있으므로, 배관 내 금속 가루나 철분 이물질이 붙어 피스톤 작동이 멈추지 않도록 전단에 스트레이너 (Strainer) 및 필터 설치를 권장합니다.

3. 수직 / 수평 설치 방향: 제품 모델에 따라 수직 설치 전용이거나 수평 설치 겸용 방식이 구분되므로 사양서의 설치 방위각을 준수해야 합니다.
