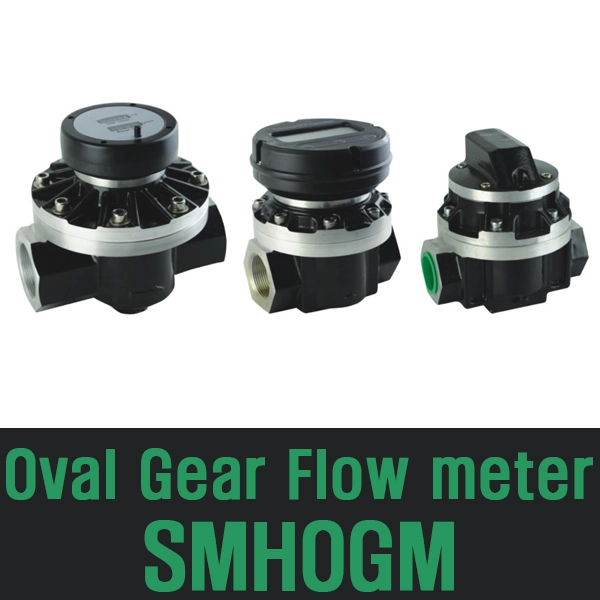

SMHOGM-A(E)●SMHOGM-A●SMHOGM-E●Oval Gear Flow meter●오발 유량계●오발 가어 유량계●오발 기어 플루우 메타●(G1 F~G2 F)●(0.5%)●(0.03%)●(SAN,DME)

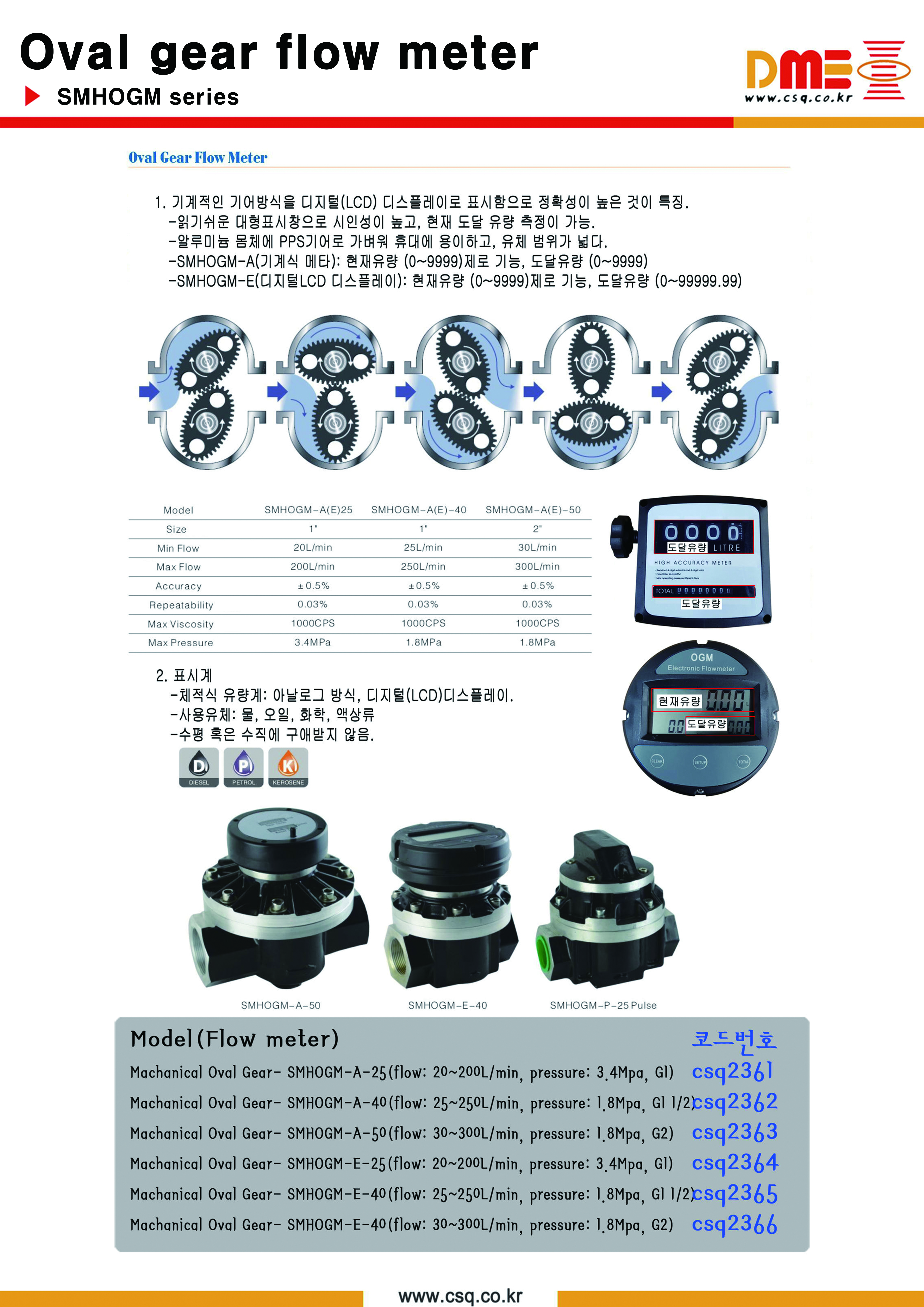

SMHOGM 카탈로그

SMHOGM 매뉴얼 SMHOGM 약식매뉴얼

●SMHOGM-A(E)25 ●SMHOGM-A(E)-40 ●SMHOGM-A(E)-50

●Machan1cal Oval Gear Flow Meter (0.5%) (0.03%)

(pressure=3.4Mpa) (media=물,오일,화학,액상류)

●SMHOGM-A-25 (G1 F) (csq2361)

(Flow=20~200L/min) (viscosity=1000CPS)

●SMHOGM-A-40 (G11/2 F) (csq2362)

(Flow=25~250L/min) (viscosity=1000CPS)

●SMHOGM-A-50 (G2 F) (csq2363)

(Flow=30~300L/min) (viscosity=1000CPS)

●(Digital)Machan1cal Oval Gear Flow Meter (0.5%) (0.03%)

(pressure=1.8Mpa) (materil=물,오일,화학,액상류)

●SMHOGM-E-25 (G1 F) (csq2364)

 (Flow=20~200L/min) (viscosity=1000CPS)

●SMHOGM-E-40 (G11/2 F) (csq2365)

(Flow=25~250L/min) (viscosity=1000CPS)

●SMHOGM-E-40 (G2 F) (csq2366)

(Flow=30~300L/min) (viscosity=1000CPS)

■SMHOGM-A / SMHOGM-E 시리즈는 타원형 기어의 회전 동작을 이용해 액체의 부피 유량을 정밀하게 측정하는 용적식 오발 기어 유량계(Oval Gear Positive Displacement Flowmeter)입니다. 윤활유, 오일, 연료 및 고점도 유체 측정에 뛰어난 신뢰성을 발휘합니다.

■주요 사양 및 특징

• 제품 모델: SMHOGM-A (기계식 카운터/지시계) / SMHOGM-E (전자식 LCD 디스플레이 및 펄스/4-20mA 출력)

• 제조/브랜드: SAN / DME

• 배관 규격: G1/2" F ~ G2" F (암나사 Thread 타입, 관경 DN15 ~ DN50)

• 정밀도 (Accuracy): ±0.5% (기본형) / ±0.2% ~ ±0.5% (고정밀 옵션)

• 재현성 (Repeatability): 0.03% 이내 (매우 뛰어난 반복 측정 정밀도)

• 측정 대상: 경유, 등유, 중유, 윤활유, 유압유, 기어유, 용제, 케미컬 및 고점도 액체

• 동작 원리: 유체가 계측 챔버를 통과할 때 정밀하게 맞물린 2개의 타원형(Oval) 기어가 회전하며, 1회전당 정량 이송되는 유체의 부피를 센싱하여 기계식 펄스 또는 전자 신호로 변환·측정

• 주요 장점:

  • 점도 영향 최소화: 점도가 높아질수록 기어 사이의 누설(Slip)이 줄어들어 고점도 유체일수록 정밀도 향상

  • 전후단 직관부 불필요: 직관부 길이에 지장을 받지 않아 협소한 배관 설치 환경에 유용

  • 우수한 재현성: 0.03% 수준의 높은 재현성으로 오일 정량 정율 투입 및 정밀 디스펜싱 시스템에 적합

■모델별 구분 (SMHOGM-A vs SMHOGM-E)

■기본 기술 사양 요약

■설치 및 사용 시 주의사항

1. 스트레이너(필터) 필수 설치: 기어 간극이 매우 정밀하므로, 배관 내 금속 가루나 이물질이 들어가지 않도록 유량계 전단에 60~100 Mesh 이상 스트레이너를 반드시 설치해야 기어 잼(Jam) 현상을 방지할 수 있습니다.

2. 에어(기체) 혼입 주의: 유체가 아닌 기체가 통과할 경우 기어가 과회전되어 센서 손상 및 측정 오차가 발생할 수 있습니다.
