PB8900 카탈로그

PB8900 사용설명서

●PB8901=2NPN (power DC24V=1번단자 with 5번단자연결)

●PB8901=NC (power DC24V=1번단자 with 5번단자연결)

●초기화모드를 절대사용하면않됩니다(SP-3)

사용시 당사에반드시 문의하세요 (calibration)

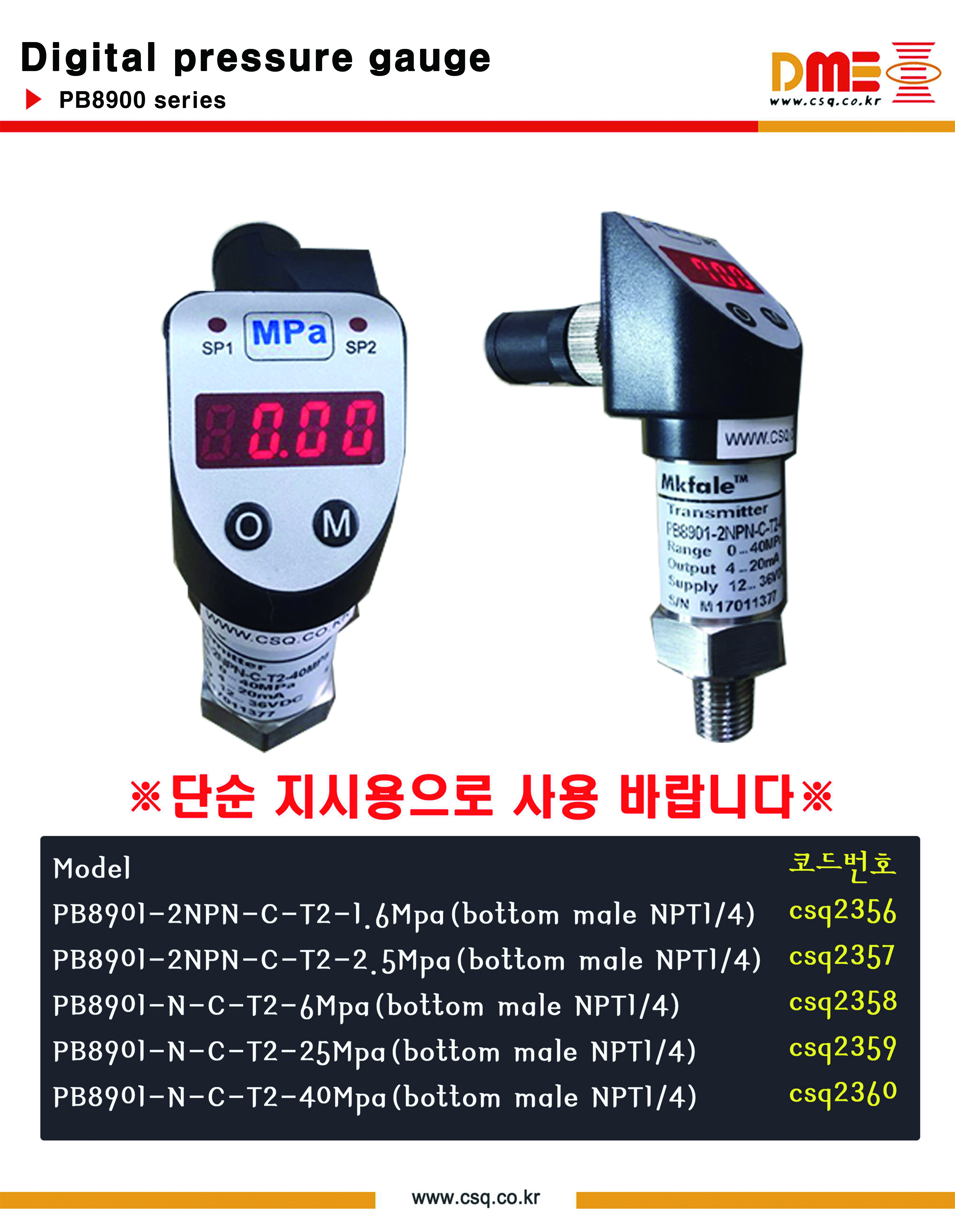

●Transmitter pressure switch (output=2NPN) (0.2%FS)

●PB8901-2NPN-C-T2-(1.6Mpa) (NPT1/4 M) (csq2356)

●PB8901-2NPN-C-T2-(2.5Mpa) (NPT1/4 M) (csq2357)

●Transmitter pressure switch (output=2NPN) (0.2%FS)

●PB8901-2NPN-C-T2-(6Mpa) (NPT1/4 M) (csq2358)

●PB8901-2NPN-C-T2-(25Mpa) (NPT1/4 M) (csq2359)

●PB8901-2NPN-C-T2-(40Mpa) (NPT1/4 M) (csq2360)

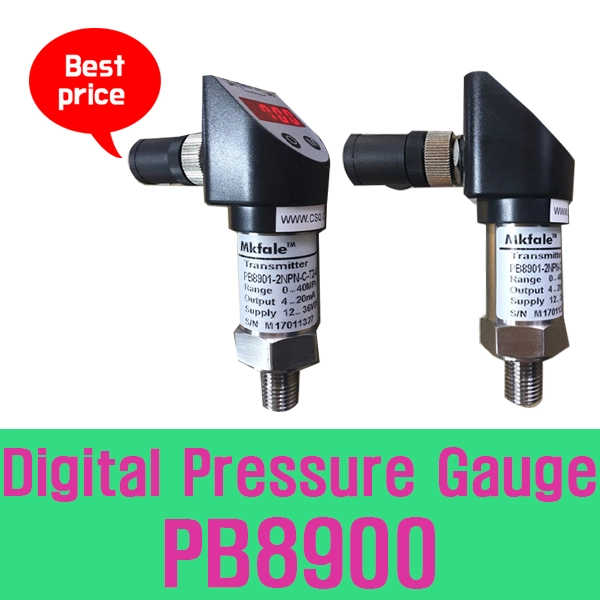

■PB8900 / PB8901 시리즈 (PB8901-2NPN 등)는 가스, 공기, 유압, 유류 및 액체 배관의 압력을 정밀하게 측정하고 상·하한 제어를 수행하는 고정밀 디지털 압력 게이지 / 압력 스위치(Digital Pressure Switch & Gauge)입니다.

■주요 사양 및 특징

• 제품 모델:

  • PB8900: Display Only (단순 디지털 현장 지시형 압력 게이지)

  • PB8901: Digital Pressure Switch (디지털 지시 + 2SET 출력 제어형)

  • PB8901-2NPN: 2SET NPN 오픈 콜렉터 스위치 접점 출력 타입

• 제조/브랜드: SAN / DME

• 측정 정확도: ±0.2% F.S. (고정밀 압력 센서 탑재)

• 제어 출력: 2SET 스위치 출력 (PB8901 모델 - NPN / PNP 또는 릴레이 접점)

• 측정 대상: 공기, 압축공기(Air), 질소, 불활성 가스, 유압유, 오일, 물 및 기타 액체

• 주요 장점:

  • 고정밀 0.2% F.S.: 기존 아날로그 부르동관 게이지 대비 오차가 매우 적고 직관적인 디지털 표시

  • 2SET 독립 제어 (PB8901): 상한(High) 및 하한(Low) 압력을 각각 설정하여 펌프, 밸브, 알람 릴레이 독립 제어 가능

  • 히스테리시스 & 응답 속도 설정: 채터링(Chattering) 방지를 위한 히스테리시스 설정 및 디지털 필터 설정 지원

■모델별 비교 및 사양 요약

■기본 기술 사양 요약

■PB8901-2NPN 배선 및 결선 안내

• V+ (갈색 / Brown): DC +24V 전원 Input

• V- (파랑 / Blue): DC 0V (GND)

• OUT 1 (검정 / Black): NPN Switch Output 1 (1차 설정 압력 도달 시 0V 신호 출력)

• OUT 2 (흰색 / White): NPN Switch Output 2 (2차 설정 압력 도달 시 0V 신호 출력)
