CS720W-XY-790●XY-790H●XY-790L●CS720W-XY790●2/2way NC Timer Drain Valve)●RFS 타이머 드레인 밸브●RFS 자동 드레인 밸브●RFS 오토 드레인 밸브●RFS 타임 드레인 밸브●RFS 타이마 드레인 밸브●(G1/4 F~G1/2 F)●(0~16bar)●(0~80bar)●(RFS)

관련자료 (CLICK)

●(2/2way, NC, brass)

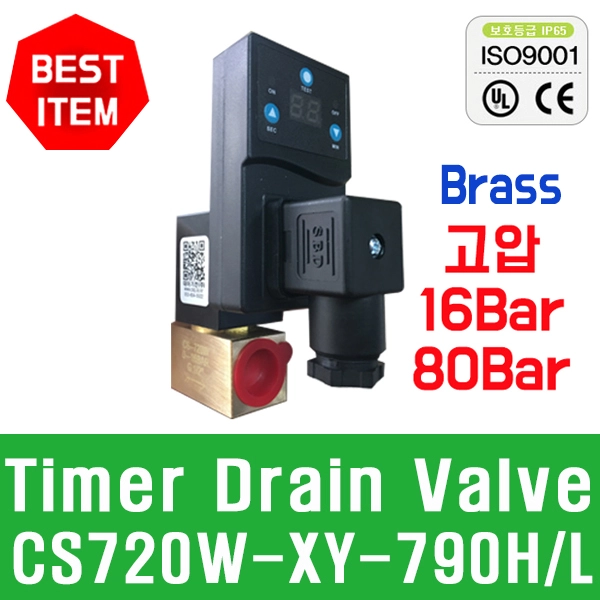

(Automatic drain valve with timer XY-790) (80bar)

(body=brass) (seal=viton) (orifice=2mm)

●CS720W-08-(XY-790H)-(80bar)-2D-AC220V(G1/4 F) (CSQ1947)

●CS720W-08-(XY-790L)-(80bar)-8D-DC24V (G1/4 F) (CSQ1949)

●(2/2way,NC, brass)

(Automatic drain valve  with timer HY-790) (16bar)

(body=brass) (seal=viton) (orifice=4.5mm)

●CS720W-15-(XY-790H)-(16bar)-2D-AC220V (G1/2 F) (CSQ1950)

●CS720W-15-(XY-790L)-(16bar)-8D-DC24V (G1/2 F) (CSQ1952)

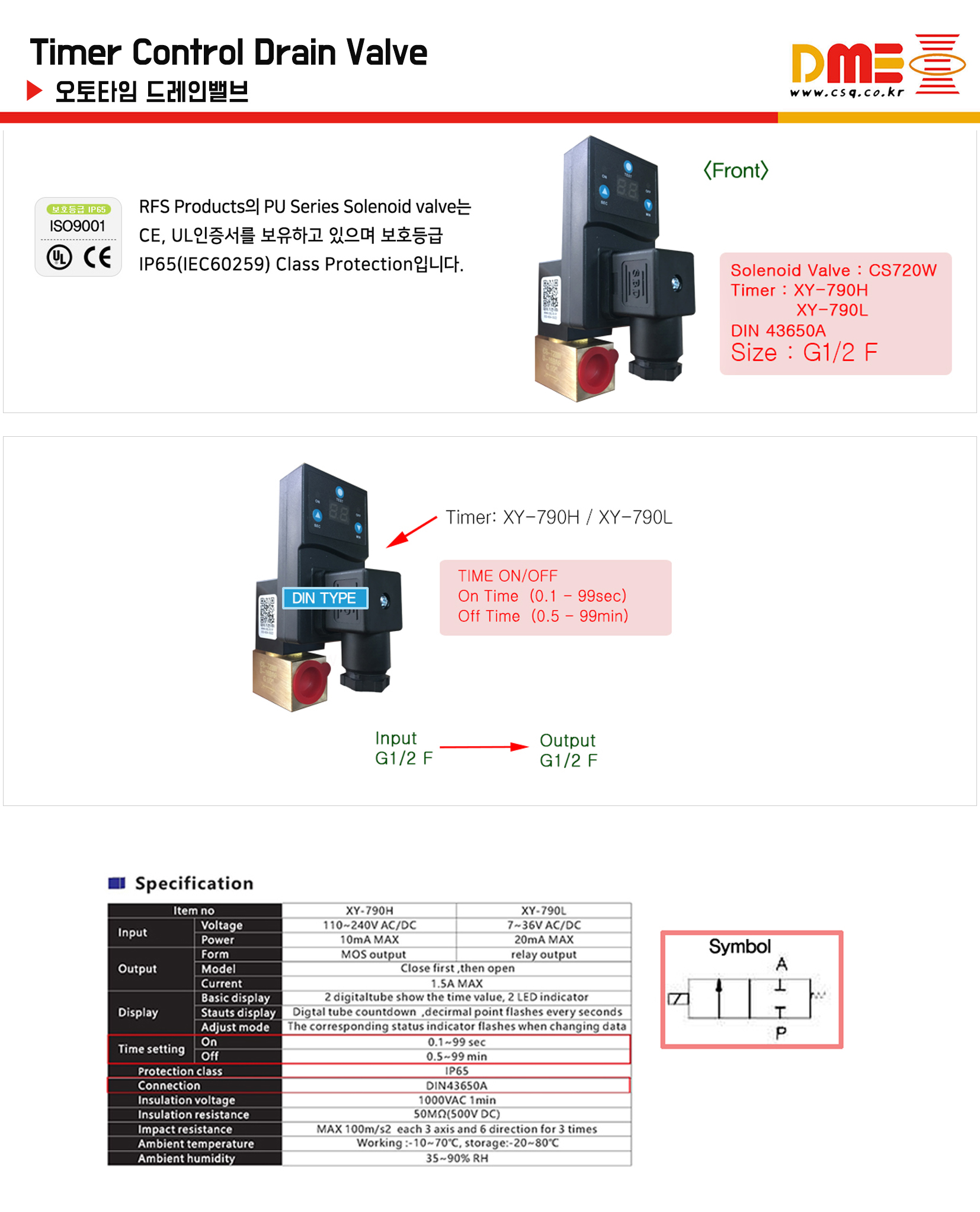

●(Only,Timer  XY-790H  or  XY-790L)

●XY-790H (100~240V AC/DC) (50~60Hz) (CSQ1945)

(On Time=0.1~99sec) (Off Time=0.5~99min)

●(Only,Timer  XY-790H  or  XY-790L)

●XY-790L (7~36V AC/DC) (50~60Hz) (CSQ1946)

(On Time=0.1~99sec) (Off Time=0.5~99min)

●(적용 coil=SB256=AC220V , SB256=AC380V , SB257=DC24V)

●AC coil UL인증품가능

■RFS (알에프에스)의 CS720W-XY-790 시리즈

(CS720W-08/15 + XY-790H / XY-790L 타이머 결합형) 일체형 타이머 자동 드레인 밸브 사양 요약입니다.

CS720W-XY-790 시리즈는 CS720W 황동 솔레노이드 밸브 바디에

고시인성 LED 라이팅이 적용된 XY-790 시리즈(XY-790H/XY-790L)

타이머 커넥터 모듈이 결합된 일체형 타이머 오토 드레인 밸브(Automatic Timer Drain Valve)입니다.

규격 및 압력 사양에 따라 표준형(0~16 bar)과 초고압용(0~80 bar)으로 구분됩니다.

■타이머 모듈 규격 (XY-790H vs XY-790L)

• XY-790H: 고전압용 타이머 모듈 (AC 110V ~ 240V 범용)

• XY-790L: 저전압용 타이머 모듈 (AC/DC 12V ~ 24V)

■주요 모델 및 배관 규격 구분

■주요 기술 사양 (Technical Specifications)

■주요 적용 분야

• 산업용 / 고압 에어 컴프레서: 토출 라인 및 드레인 포치 하부 응축수 배출

• 에어 리시버 탱크: 고압 및 표준 에어 탱크 하단 자동 드레인

• 냉동식 / 흡착식 에어 드라이어 & 메인 필터: 수분 분리 장치 하부

• PET 병 성형 라인 & 고압 공압 설비: 30bar 이상 고압 시스템 응축수 제어
