CS728A-XY-790●CS728A15A with XY790H●2/2way NC Timer Drain Valve●RFS Automatic Drain Valve●RFS time control drain valve●타이머 드레인 밸브●자동 드레인밸브●오토 드레인밸브●타이마 드레인밸브●(G1/2 F)(G1/2 M)●(0~16bar)●(RFS)

CS Series 카탈로그 CS Series 코드번호

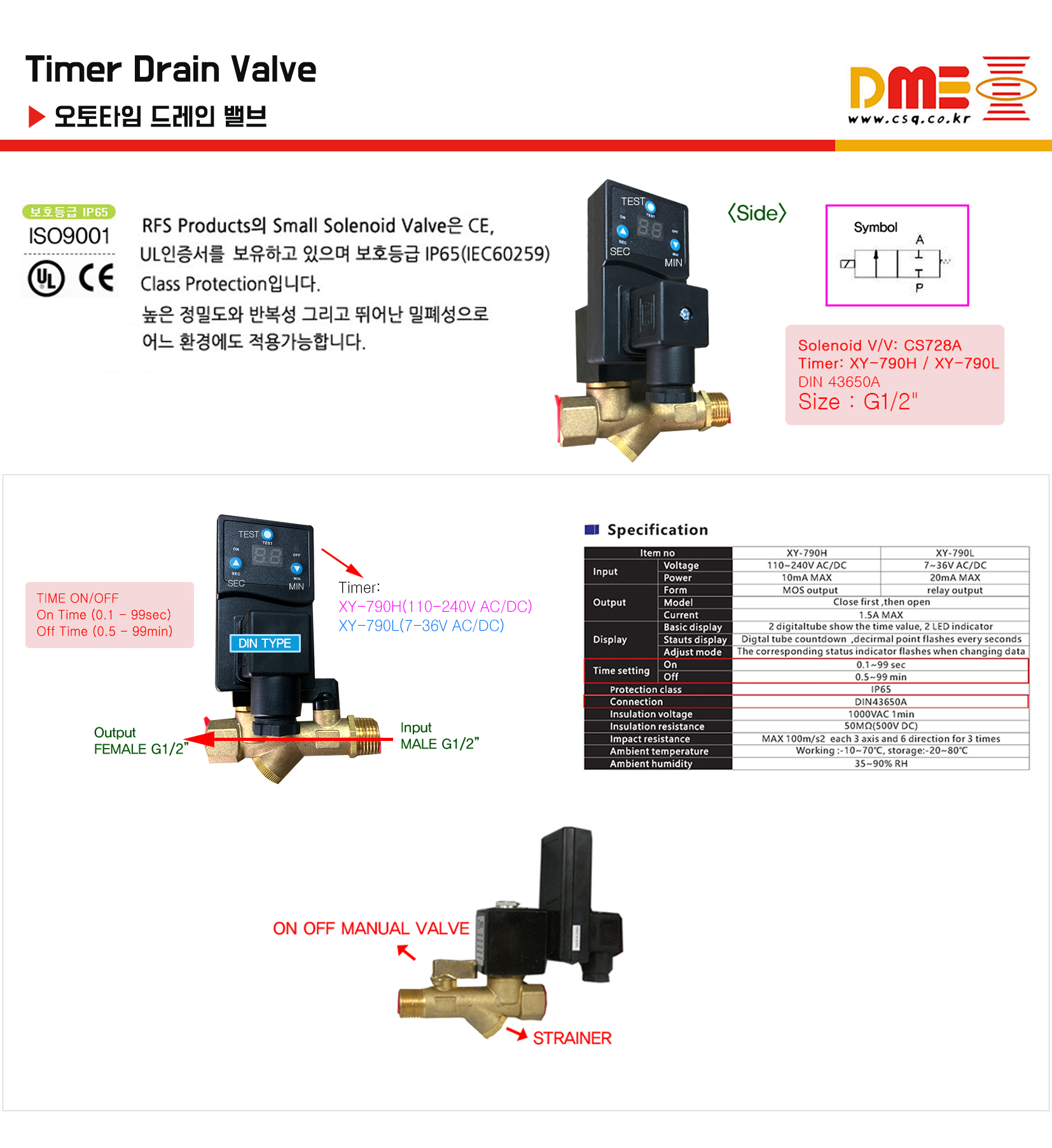

●(2/2way, NC) Automatic drain valve

(CS728A-15A with XY-790H, XY-790L)

(pressure=0~16bar) (orifice=3.5mm) (temp=0~80ºC)

(input=G1/2 M) (output=(G1/2 F)

●CS728A-15A-(XY-790H)-2D-AC220V (G1/2 M)(G1/2 F) (csq1960)

●CS728A-15A-(XY-790L)-8D-DC24V (G1/2 M) (G1/2 F) (csq1961)

●(Only, Timer  XY-790H or  XY-790L)

●XY-790H (100~240V AC/DC) (50~60Hz) (csq1945)

(On Time=0.1~99sec) ( Off Time=0.5~99min)

●XY-790L (7~36V AC/DC) (50~60Hz) (csq1946)

(On Time=0.1~99sec) (Off Time=0.5~99min)

●(only, 2/2way,NC, bress, Solenoid valve) (CS728A-15A)

(pressure=0~16bar) (orifice=3.5mm) (temp=0~80ºC)

(input=G1/2 M) (output=G1/2 F)

●CS728A-15A-2D-AC220V (G1/2 M) (G1/2 F) ( DME7289)

●CS728A-15A-8D-DC24V (G1/2 M) (G1/2 F) (DME7290)

●CS728A-15A-1D-AC110V (G1/2 M) (G1/2 F) (DME8256)

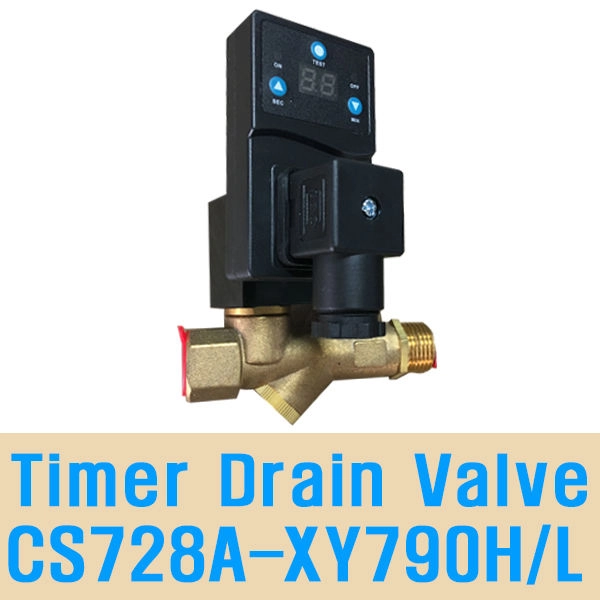

■CS728A-XY-790 (CS728A-15A + XY-790H 결합형 / 일체형 타이머 자동 드레인 밸브)

CS728A-XY-790 모델은 기존 CS728A-15A 황동 솔레노이드 밸브 바디에

 XY-790H (또는 XY790 시리즈) 고성능 타이머 커넥터 모듈이 결합된 형태의

일체형 타이머 오토 드레인 밸브(Automatic Timer Drain Valve)입니다.

G 1/2" 숫나사(Male) 및 암나사(Female) 겸용 포트 구조를 갖추고 있어 배관 직결성이 우수합니다.

■주요 기술 사양 (Technical Specifications)

■CS728A-XY-790의 핵심 특징 및 CS728A-15A-SMD와의 차이

■주요 적용 분야

• 산업용 에어 컴프레서: 토출 라인 및 드레인 포치 하부 응축수 자동 배출

• 에어 리시버 탱크 (Air Receiver Tank): 탱크 하단 응축수 고임 방지 및 자동 드레인

• 냉동식 / 흡착식 에어 드라이어: 드라이어 내부 응축수 분리기 하단

• 에어 메인 라인 필터 & 세퍼레이터: 수분 분리 필터 하부 오토드레인 밸브
