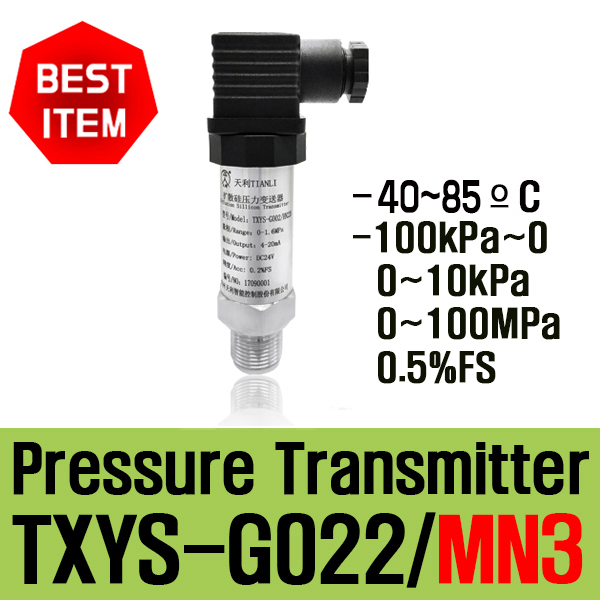

(standardtype, TXYS-G022/MN3)●Changzhou Pressure Transmitter●Changzhou 압력 트랜스미터 same WTR01●Changzhou 진공스위치●(-100kPa~0)(0~10kPa)●(0~100MPa)●(0.5%FS)●(Changzhou)

TXYS-G022  카탈로그  CS1,2-PR 0~10V 결선도

CS1,2-PR 4~20mA 결선도 Changzhou 코드표

●(output=4~20mA, 2wire) Pressure Transmitter (0.5%)

(Temp=-20~85ºC)

(connection=bottom NPT1/4 Male)

(gauge pressure)

●TXYS-G022/MN366-(4~20mA, 2wire)-(-0.1~-0Mpa)

(Vacuum) (csq2776)

●TXYS-G022/MN330-(4~20mA, 2wire)-(0.25Mpa)

●TXYS-G022/MN307-(4~20mA, 2wire)-(1.0Mpa) (csq3990)

●TXYS-G022/MN326-(4~20mA, 2wire)-(1.6Mpa) (csq2775)

●TXYS-G022/MN322-(4~20mA, 2wire)-(2.5Mpa) (csq2777)

●TXYS-G022/MN320-(4~20mA, 2wire)-(6Mpa) (csq2779)

●TXYS-G022/MN311-(4~20mA, 2wire)-(10Mpa)

●TXYS-G022/MN338-(4~20mA, 2wire)-(16Mpa) (csq2780)

●TXYS-G022/MN313-(4~20mA, 2wire)-(25Mpa) (csq2733)

●TXYS-G022/MN316-(4~20mA, 2wire)-(40Mpa) (csq2782)

●TXYS-G022/MN317-(4~20mA, 2wire)-(60Mpa) (csq2783)

●TXYS-G022/MN3Z6-(4~20mA, 2wire)-(100Mpa) (csq4813)

●(output=4~20mA, 2wire) Pressure Transmitter (0.5%)

(Temp=-20~85ºC)

(connection=bottom G1/4 Male)

(gauge pressure)

●TXYS-G042/MN313-(4~20mA, 2wire)-(25Mpa) (csq2733)

●(output=4~20mA, 2wire) Pressure Transmitter (0.1%)

(Temp=-20~85ºC)

(connection=bottom NPT1/4 Male)

(gauge pressure)

●TXYS-G022/MN1MK22 -(4~20mA, 2wire)-(2.5Mpa) (csq4876)

●( TXYS) with (CS2-PR 인디게이터 결선도) (4-20mA) (0-10V) (2wire or 3wire)

●( TXYS) with (CS1-PR 인디게이터 결선도) (4-20mA) (0-10V) (2wire or 3wire)

●WTR01 (PCM300) ●PCM300T (High Temp)

■Changzhou TXYS-G022/MN3 압력 트랜스미터는 배관 및 압력 용기의 유체·기체 압력을 감지하여

아날로그 전기 신호 (4~20mA 또는 DC 0~10V)로 변환하는 정밀 산업용 압력 전송기 (Transmitter)입니다.

■주요 사양 및 제품 스펙

■주요 특징 및 장점

• 안정적인 아날로그 전송: 실시간 압력 데이터를 표준 4~20mA 전류 신호로 전송하여 먼 거리의 PLC, DCS 또는 인버터 제어반까지 노이즈 없이 전달합니다.

• 우수한 내식성 및 내구성: 압력 수용부 다이아프램이 스테인리스 스틸 (SUS316L 등) 재질로 구성되어 오일, 물, 공압 환경에서 내구성이 우수합니다.

• 컴팩트한 원통형 하우징: 공간이 협소한 장비 내부나 유압 블록 (Hydraulic Manifold) 배관 상에 직접 체결하기 용이합니다.

■설치 및 배선 가이드

1. 결선 확인 (4~20mA 2선식): 전원 (+)선과 신호 (+)선이 통합된 2선식 배선 방식을 주로 사용하므로, DC 24V 전원과 PLC 입력 단자의 극성을 확인한 후 연결하십시오.

2. 서지 및 워터해머 보호: 유압 배관 설치 시 순간적인 스파이크 압력 (Surge)이나 워터해머로 다이아프램이 파손되지 않도록 스너버 (Snubber) 또는 감압 댐퍼 설치를 권장합니다.

3. 체결 시 전용 육각부 사용: 하우징 커넥터 부위를 잡고 돌리면 내부 기판선이 단선될 수 있으므로, 반드시 하부 육각 (Hex) 단면에 스패너를 걸어 테프론 테이프 감기 후 조여주십시오.
