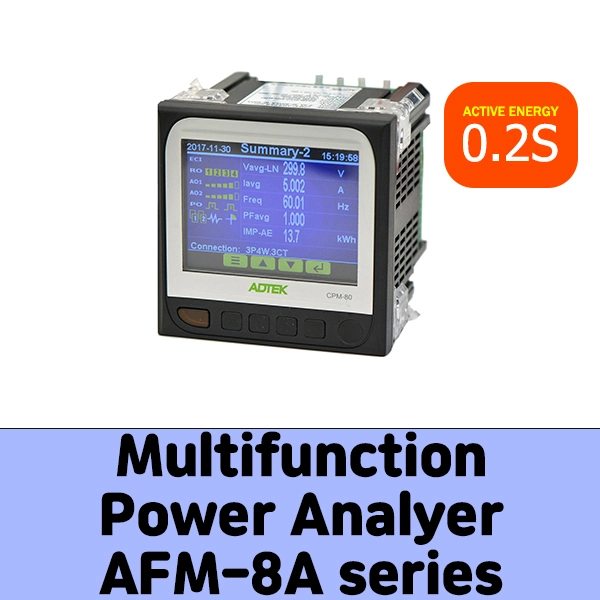

●(Panel Mounting) (3.5"TFT LCD color) High Performance Power Analyzer (자동 주파수 제어)

●AFM8A

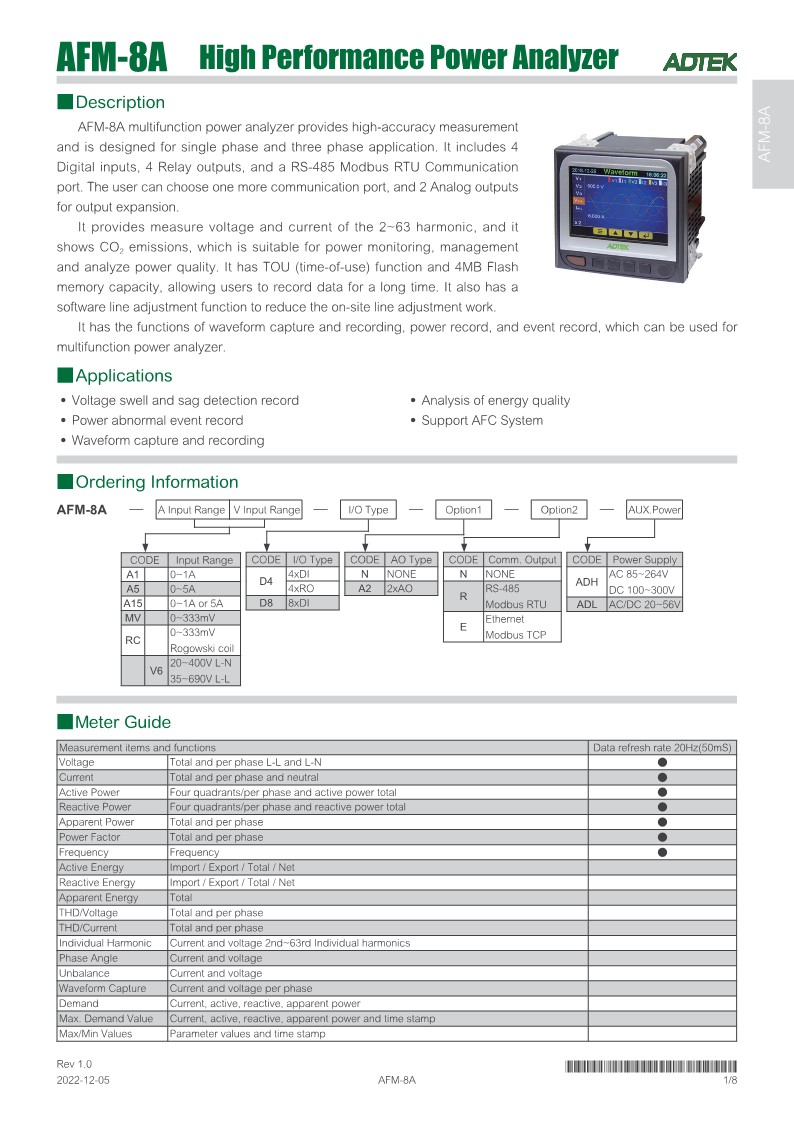

■Description

AFM-8A has Developed for AFC*(Auto Frequency Control) high performance measurement and frequency update, its update up

 quicker than 100mSec. multifunction power analyzer provides high-accuracy measurement and is designed for single phase and

 three phase application. It includes 4 Digital inputs, 4 Relay outputs, and a RS-485 Modbus RTU Communication port. The user can

 choose one more communication port, and 2 Analog outputs for output expansion.

It provides measure voltage and current of the 2~63 harmonic, and it shows CO2 emissions, which is suitable for power monitoring,

 management and analyze power quality. It has TOU (time-of-use) function and 4MB Flash memory capacity, allowing users to record

 data for a long time. It also has a software line adjustment function to reduce the on-site line adjustment work.

*Automatic Frequency Control (AFC) frequency modulation service is one of the emerging technologies, because the energy storage

 system has the characteristics of rapid charging and discharging, through the active adjustment of the charging and discharging

 action to adjust the frequency of the power system, it can help maintain the frequency drift caused by load fluctuations, which is very

 suitable as a system stability response scheme under the high proportion of renewable energy.

■Features

● High Accuracy: 0.2S

●Ethernet communication (Modbus TCP/IP)

●Swell / Sag

● Waveform Capture

● 3.5'' TFT LCD Full color screen

■Applications

●Automatic frequency control

●Swell and sag detection record

●Power abnormal event record

●Waveform capture and recording

■ADTek AFM-8A 고성능 다기능 전력 분석기 (Power Analyzer)

본 제품은 수배전반 및 변전 설비의 전면 판넬에 정밀 설치되어 계통 전력의 정밀 측정, 전력 품질(고조파/Sag/Swell), 자동 주파수 제어 및 계통 감시를 수행하는 ADTek의 최고급형 판넬 타입 다기능 전력 분석기입니다.

1. 핵심 성능 및 기술 사양

• 제조사 및 대표 모델: ADTek / AFM-8A

• 설치 구조: DIN 표준 Panel Mount 타입 (수배전반 전면 타공 설치)

• 측정 정밀도: 0.2S급 (Class 0.2S) 고정밀 계측 (정밀 전력량계 및 수전반 전력 관리 기준 충족)

• 내장 메모리: 4MB Flash Memory (전력 데이터 로깅, 트렌드 분석, 이벤트 및 고조파 데이터 저장)

• 주파수 제어 기능: 자동 주파수 추적 및 제어 (Auto Frequency Control) 기능 지원 (계통 주파수 변동 시에도 정밀 측정 유지)

■ 주요 계측 및 전력 품질 분석 기능

1. 통합 전력계측:

   • 삼상 전압(V), 전류(A), 유효/무효/피상전력(W/Var/VA), 역률(PF), 주파수(Hz) 실시간 계측

   • 유효/무효 전력량(kWh/kvarh) 정밀 누적 측정 (Class 0.2S)

2. 전력 품질 및 고조파 분석 (Power Quality Analysis):

   • 전압 및 전류 고조파 분석 (THD 및 차수별 고조파 계측)

   • 전압 순간 강하(Sag), 상승(Swell), 정전 등 전력 품질 이벤트 기록 (4MB 메모리 저장)

3. 전력 감시 및 모니터링 (Power Monitoring):

   • 저전압/과전압/과전류/고조파 경보 알람 제어

   • 수전반, 배전반, MCC(모터제어반) 전력 품질 종합 관리

■주요 특징 및 적용 분야

• 수배전반 최적화: 빌딩, 공장, 데이터센터, 변전소의 수전반 및 메인 배전반에 설치되어 계통 전력 상태를 다각도로 모니터링합니다.

• BEMS / FEMS / SCADA 연동: RS-485(Modbus RTU) 통신 및 디지털 I/O를 통해 중앙 전력 감시 시스템(SCADA)이나 에너지 관리 시스템에 대용량 정밀 데이터를 전송합니다.

• 4MB 메모리 기반 로그 관리: 정전이나 계통 이상 발생 시 4MB 내부 메모리에 전후 데이터가 저장되어 사후 원인 분석이 용이합니다.
